HYUNDAI | GDS Smart | Ethernetを必要とするECUアップグレードの失敗を解決する方法

クイックリンク

• 対象機器
• 症状
• 原因
• 解決方法
• 一般的なエラーコード
• 解決しない場合

対象機器

以下の機器を使用してEthernetベースのECUアップグレードを実行する場合に適用されます

• VCI2 + ECI（有線Ethernet接続）
• VCI3 + 19ピンUSBケーブル（USB経由のEthernet）
• GDS Smart診断機およびAndroidタブレット

症状

• エラーコード（XXXX‑XX‑XXXX）が表示され、ECUアップグレードに失敗する
• エラーコードを検索する ⧉

原因

• タブレットの固定IP設定が正しくない、または設定されていない
• Android OSまたはGoogle Playシステムアップデートのバージョンが古い
• VCI2/VCI3の電源供給が不安定、または接続が不完全
• ECUまたは車両との通信状態が不良

解決方法

ｽﾃｯﾌﾟ 1）機器が正しく接続されていることを確認する

注記：
手動で設定したEthernet設定は、システムまたはOSのアップデート時にﾘｾｯﾄされる場合があります。アップデート後は設定を確認し、必要に応じて再設定してください。

Ethernet経由のECUアップグレードに必要な正しい接続方法を確認してください。

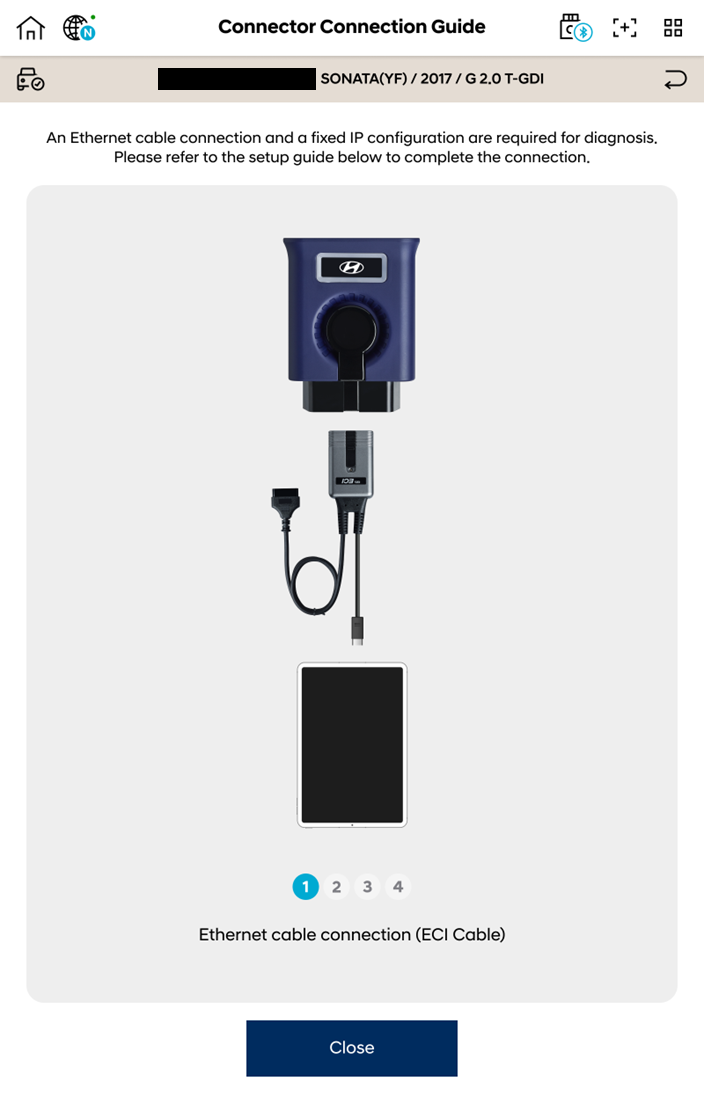

• VCI2 + ECI：OBD → ECI → VCI2 → タブレット

  注意：
  すべてのコネクターが確実に接続されており、ケーブルに折れ曲がりや損傷がないことを確認してください。

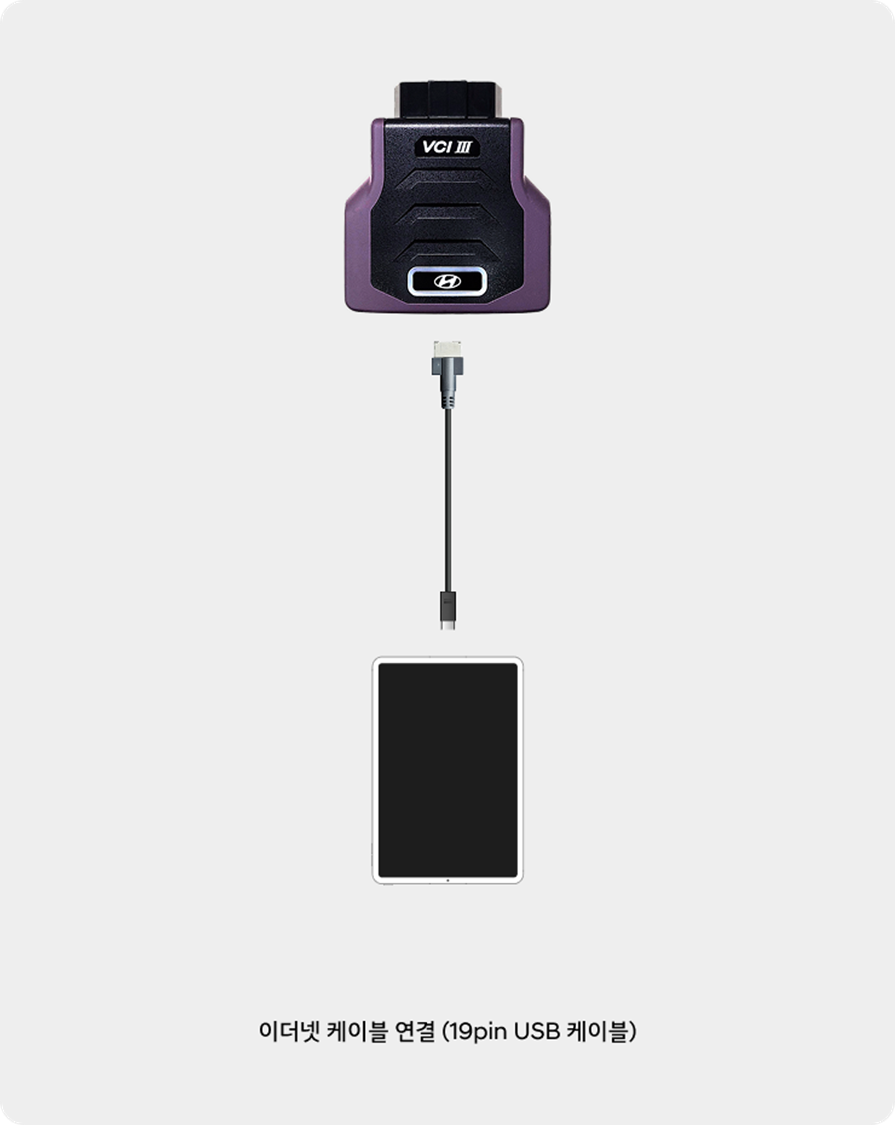

• VCI3 + 19ピンUSBケーブル：OBD → VCI3 → 19ピンUSB → タブレット

  注意：
  すべてのコネクターが確実に接続されており、ケーブルに折れ曲がりや損傷がないことを確認してください。

ｽﾃｯﾌﾟ 2）タブレットの固定IP設定を確認する

• ナビゲーションバーの履歴ボタン（□）をタップします。
• Androidの設定を開き、以下の手順で移動します。

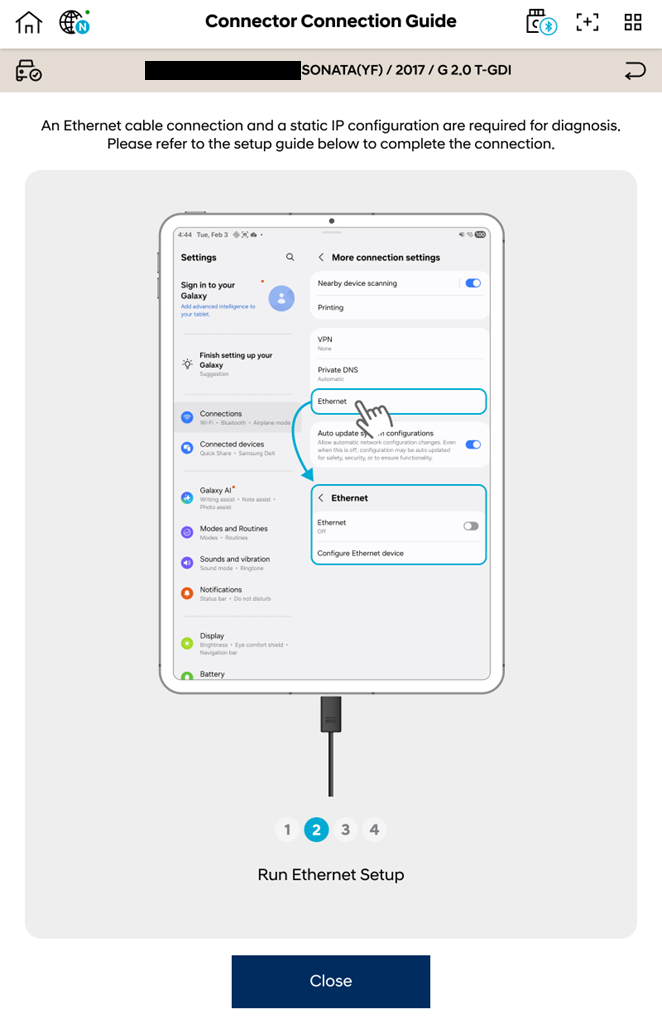

  • ｵﾌﾟｼｮﾝ A：設定 → 接続 → 詳細な接続設定 → Ethernet → Ethernetデバイスを設定
  • ｵﾌﾟｼｮﾝ B：設定 → ネットワークとインターネット → Ethernet → Ethernetデバイスを設定

  •

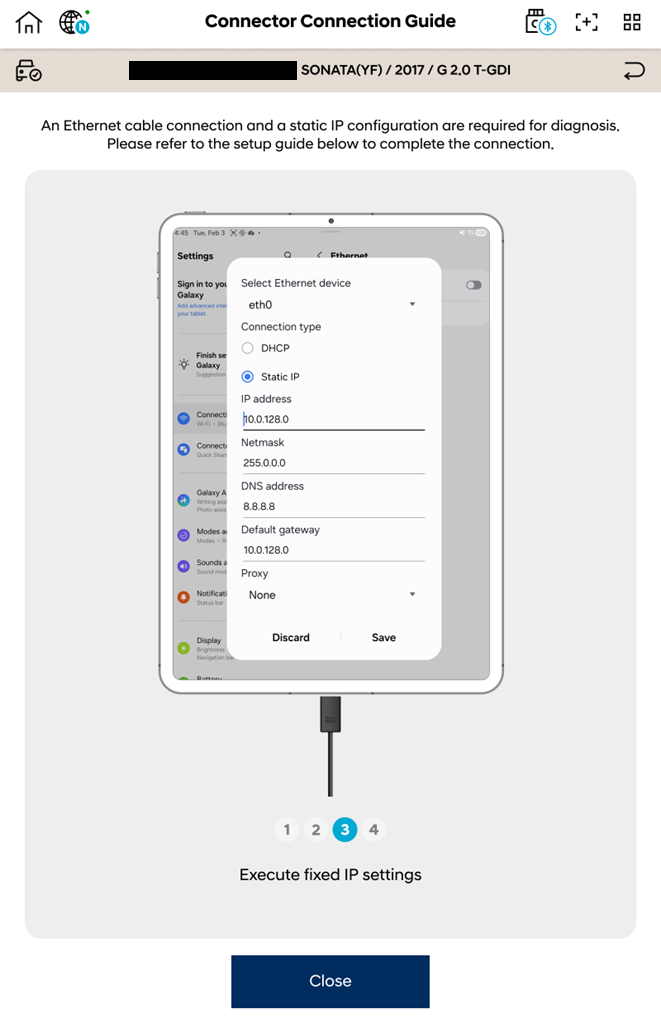

• 以下のとおり固定IPを設定し、［保存］をタップします。
  • IPアドレス：10.0.128.0
  • ネットマスク：255.0.0.0
  • DNSアドレス：8.8.8.8
  • デフォルトゲートウェイ：10.0.128.0
  • プロキシ：なし

ｽﾃｯﾌﾟ 3）アプリの権限、Android OSおよびGoogle Playシステムアップデートを確認する

A. アプリの権限 – GITMCommManagerService

ECUアップグレードの実行時に必要なアプリの権限が付与されていない場合、GDS Smartから権限を求めるメッセージが表示されます。
必ず［確認］または［許可］を選択してください。

アプリ（GITMCommManagerService）に手動で権限を付与する方法：

必須アプリ権限ガイド：GLUVログおよび無線接続の安定化 ⧉

B. Android OSおよびGoogle Playシステムアップデート

1. タブレットで設定を開きます。
2. タブレット情報 → ソフトウェア情報の順に移動します。
3. Google Playシステムアップデートを選択します。
4. タブレットが最新の状態であることを確認します（最低要件：Android OS 13 + Google Playシステム2024以降）。

ｽﾃｯﾌﾟ 4）ｽﾃｯﾌﾟ 1～3の実施後もECUアップグレードに失敗する場合

警告：車両バッテリーの取り外しは、安全な作業環境で行ってください。

1. 車両バッテリーを取り外します。
2. すべてのECUの電源が完全に切れるまで、5分以上待ちます。
3. バッテリーを再接続し、ECUアップグレードを2～3回再試行します。

ｽﾃｯﾌﾟ 5）症状が続く場合はタブレットを再起動する

1. タブレットの電源を完全に切ります。
2. 約10秒待ちます。
3. 再度電源を入れ、アップグレードを再試行します。

一般的なエラーコード

解決しない場合

Ethernet通信が引き続き開始されない場合は、VCIファームウェア、ECIハードウェア、または特定の車両状態に関連する問題である可能性があります。以下の情報をご用意のうえ、GITカスタマーサポートセンターにお問い合わせください。

• VIN
• イベント番号
• エラーコード（XXXX‑XX‑XXXX）

• タブレットのアプリログ（ご依頼時）
  GDS Smartを使用してタブレットからECUログを抽出する方法 ⧉



GITカスタマーサポートセンター
