KIA | KDS 2.0 | トラブルシューティング：イーサネット必須のECUアップグレード失敗

クイックリンク

• 対象
• 症状
• 原因
• 解決策
• よくあるエラーコード
• それでも解決しない場合

対象

以下を使用したイーサネット必須のECUアップグレードワークフロー：

• VCI2 + ECI（有線イーサネット経路）
• VCI3 + 9ピンUSBケーブル（USB経由イーサネット）
• KDS 2.0診断機器およびAndroidタブレット

症状

• ECUアップグレードがエラーコード（XXXX‑XX‑XXXX）で失敗する
• エラーコードを確認する ⧉

原因

• タブレットの固定IP設定が誤っているか設定されていない
• Android OSまたはGoogle Playシステムのアップデートが古い
• VCI2/VCI3の電源が不安定、または接続が不完全
• 一時的なECU/車両側通信停止により電源リセットが必要

解決策

ステップ1）正しいイーサネットハードウェア接続を確認

注意：
システムまたはOSのアップデートにより手動設定したイーサネット設定がリセットされる場合があります。アップデート後は必要に応じて設定を確認し再設定してください。

イーサネットアップグレードに必要な正確な接続方法を確認してください：

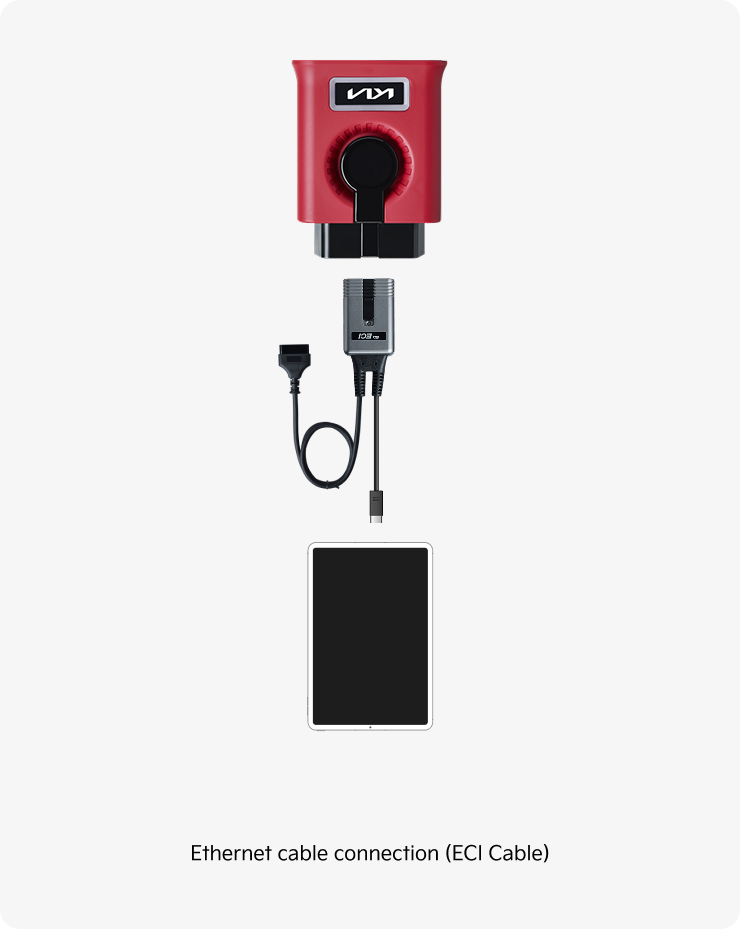

• VCI2 + ECI：OBD → ECI → VCI2 → タブレット

  ご注意：
  すべてのコネクターが確実に接続されており、ケーブルが曲がっていたり損傷していないことを確認してください。

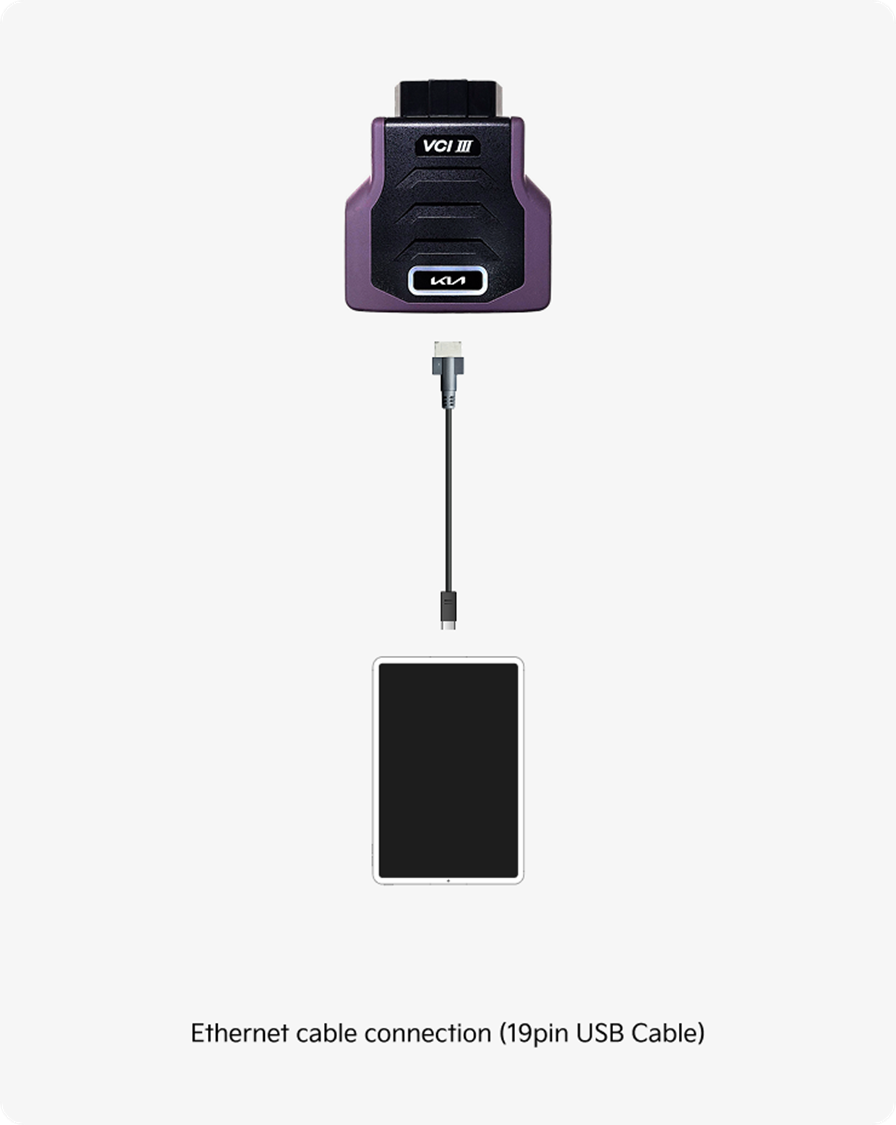

• VCI3 + 9ピンUSBケーブル：OBD → VCI3 → 9ピンUSB → タブレット

  ご注意：
  すべてのコネクターが確実に接続されており、ケーブルが曲がっていたり損傷していないことを確認してください。

ステップ2）タブレット設定で固定IP設定を確認

• ナビゲーションバーの最近使ったアプリボタン（□）をタップします。

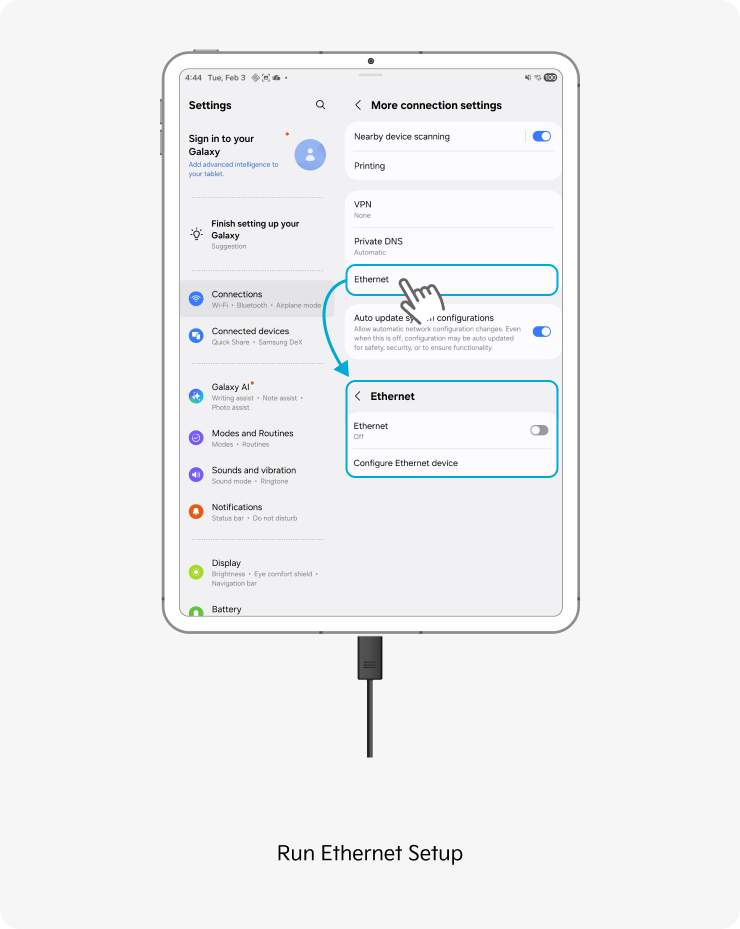

• Android設定を開き、以下に移動します：
  • バリアントA：設定 → 接続 → その他の接続設定 → イーサネット → イーサネットデバイスの設定
  • バリアントB：設定 → ネットワークとインターネット → イーサネット → イーサネットデバイスの設定

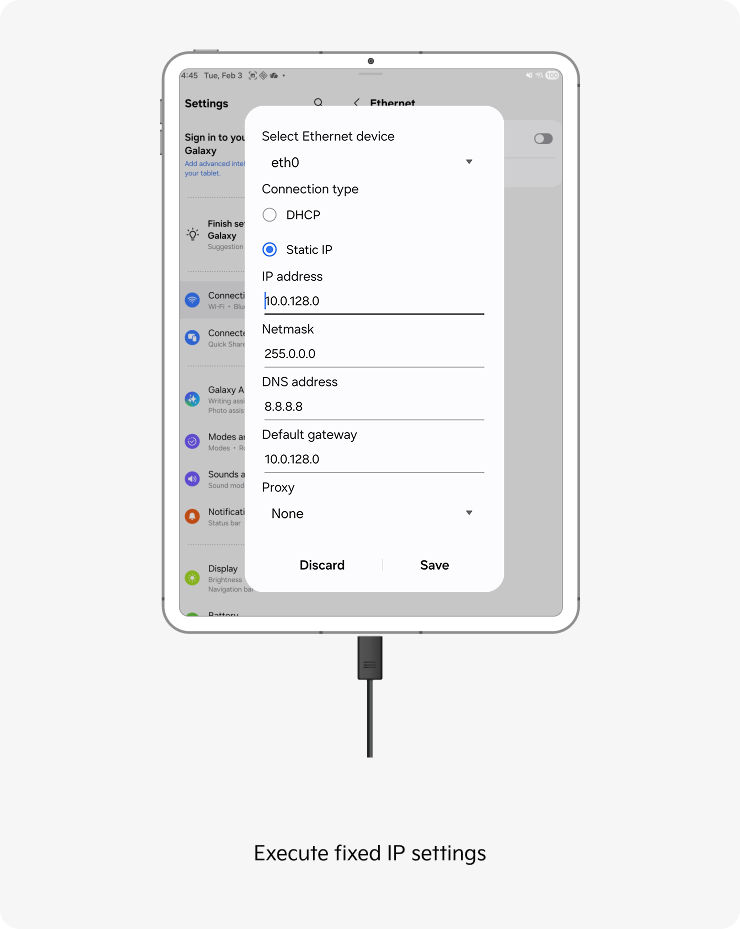

• 以下の固定IPを設定し、[保存]をタップします：
  • IPアドレス：10.0.128.0
  • ネットマスク：255.0.0.0
  • DNSアドレス：8.8.8.8
  • デフォルトゲートウェイ：10.0.128.0
  • プロキシ：なし

ステップ3）アプリ権限およびAndroid OS & Google Playシステムアップデートを確認

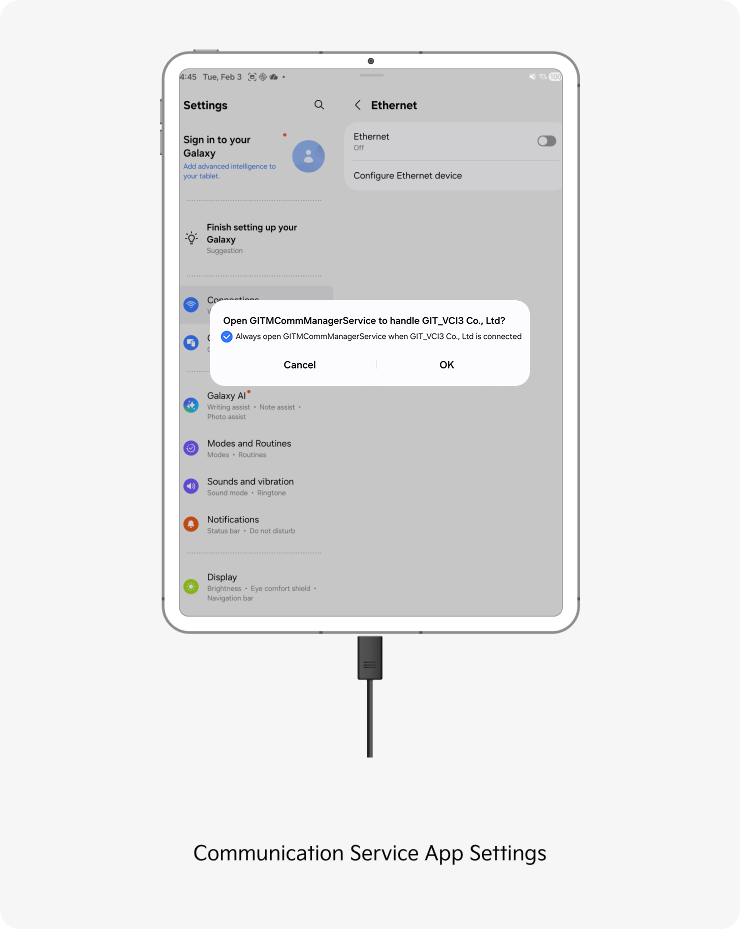

A. アプリ権限 – GITMCommManagerService

ECUアップグレードを実行すると、KDS 2.0は不足しているアプリ権限を要求します。
必ず[OK]または[許可]をタップしてください。

手動でのアプリ（GITMCommManagerService）権限許可：

必須アプリ権限ガイド：GLUVログ & ワイヤレス接続安定化 ⧉

B. Android OS & Google Playシステムアップデート

1. タブレットの設定を開きます。
2. タブレット情報 → ソフトウェア情報に移動します。
3. Google Playシステムアップデートを選択します。
4. タブレットが完全にアップデートされていることを確認してください（最低要件：Android OS 13 + Google Playシステム 2024以降）。

ステップ4）ステップ1～3を完了してもECUアップグレードが失敗する場合

警告：車両バッテリーの取り外しは安全な作業環境で行ってください。

1. 車両のバッテリーを切断します。
2. すべてのECUが完全に電源オフになるまで5分以上待ちます。
3. バッテリーを再接続し、ECUアップグレードを2～3回再試行します。

ステップ5）症状が続く場合はタブレットを再起動

1. タブレットの電源を完全に切ります。
2. 約10秒待ちます。
3. 電源を入れ直し、再度アップグレードを試みます。

よくあるエラーコード

それでも解決しない場合

イーサネット通信がまだ開始されない場合、VCIのファームウェア、ECIハードウェア、または特定の車両条件が問題の原因である可能性があります。以下の情報を添えてお問い合わせください：

• VIN
• イベント番号
• エラーコード（XXXX‑XX‑XXXX）
• タブレットアプリログ（要求された場合）
  KDS 2.0でタブレットからECUログを取得する方法 ⧉
