CVCI II에서 수동 셋업(Manual Mode)으로 이벤트 셋업을 어떻게 하죠?

아래와 같은 경우 자동 셋업(Auto Mode)이 아닌 수동 셋업(Manual Mode)으로도 장비에 이벤트 셋업을 진행 할 수가 있습니다.

1. 차량은 없고 ROM ID를 알고 있는 경우

2. PC 문제로 인하여 CVCI II 블루투스 장치가 스마트 디로거 프로그램에 등록이 불가능한 경우



방법 :

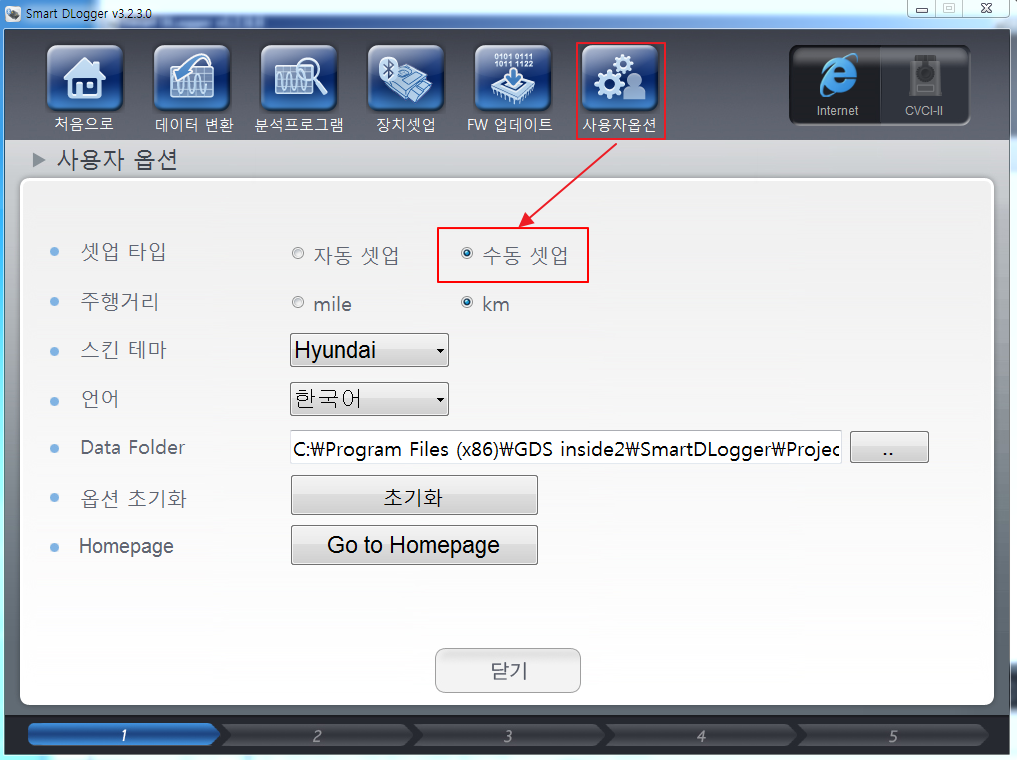

1) 먼저 사용자 옵션에서 셋업 타입을 '수동 셋업'을 선택한 후 닫기를 누릅니다.



2) 처음으로(Start)를 선택하여 이벤트 셋업을 하려고 하는 장비를 선택합니다.




3) 하기 이미지와 같이 전원 공급을 위해 USB Cable - (C)VCI II - OBD 전원 어댑터를 연결합니다.




4) 전원 공급 후 장치가 정상적으로 인식이 되면 저장 위치(Storage)에서 장비 선택을 합니다.

장비 선택 후 ROM ID, VIN, 주행거리(Mileage)를 차례로 입력 한 다음 오른쪽 화살표를 눌러줍니다.




5) 확인하고자 하는 시스템과 증상을 선택 한 후 화살표를 눌러 다음으로 진행합니다.




6) 이벤트 셋업이 진행 됩니다. 해당 과정은 ROM ID와 선택한 정보를 바탕으로 서버에서 이벤트 파일이 내려옵니다. 만약 ROM ID에 맞는 이벤트 파일이 서버에 없다면 이벤트 셋업이 실패 할 수도 있습니다.






7) 이벤트 셋업이 완료 되었습니다.




8) 이벤트 셋업이 완료가 되면 주행 및 레코딩을 진행하시면 됩니다.
