[동영상]ECI(Ethernet Communication Interface) 연결 가이드

동영상가이드를 확인 유튜브가 보이시지 않을 경우,  여기를 클릭하여 영상을 다운 받아주세요.

  1. 개요
    이더넷 통신을 이용한 ECU 업그레이드 수행이 필요한 경우, GDS-M ECI 연결에 필요한 절차를 안내합니다.
    (GDS-M
    ECI간 최초 연결 시 1회 설정)
  2. 구성품
    1. ECI (Ethernet Communication Interface) 1개
    2. 5pin 케이블, C-type 케이블 각 1
    3. GDS-M 장비 1세트
  3. 구성품간 연결
    1. GDS-M, 케이블 연결
      태블릿 USB포트와 동일한 단자의 케이블(5pin 혹은 C-type)을 태블릿에 연결합니다.
    2. 케이블, ECI 연결
      케이블과 ECI 케이블의 화살표를 마주보게 하여 연결합니다.
    3. VCI-Ⅱ와 ECI를 연결합니다.
    4. ECI, 차량 연결
      ECI OBD
      케이블을 차량 OBD 단자에 연결합니다.
      (
      이더넷 통신이 필요한 차량이 아니여도 상관없습니다. ECI 전원인가만 필요합니다.)



       2. ECI 연결 도식화





  1. 최초 이더넷 통신을 위한 태블릿 IP 설정
    1. 차량에 장비 연결
      아래 그림과 같이 GDS-M과 차량 OBD단자를 연결합니다.mceclip13.png
    2. 태블릿 이더넷 IP 설정
      1. 설정 > 연결 > 기타 연결 설정 > 이더넷 선택
        태블릿 안드로이드 OS 버전에 따라 화면구성이 상이할 수 있습니다.(설정 > 기타 연결 설정 > 이더넷)
        -
        차량 OBD단자와 ECI OBD 케이블 연결이 정상인 상태(VCI-II 녹색 LED 점등)임에도 이더넷 항목이 비활성화된 경우, 태블릿 USB포트에 연결된 ECI USB케이블을 재장착 후 활성화 여부 확인
    3. IP 설정

이더넷 디바이스 구성 > 고정 IP로 이동

mceclip17.png.

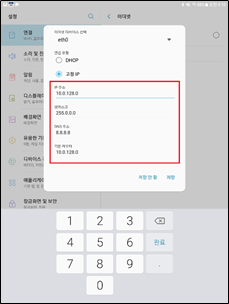

고정 IP 입력 후 저장을 합니다.


IP 주소 : 10.0.128.0

넷마스크 : 255.0.0.0

DNS 주소 : 8.8.8.8

기본 라우터 : 10.0.128.0



해당 절차까지 완료 하였으면 GDS M과 ECI와의 연결이 수행 되었습니다.
