이 문서는 Ethernet 기반 ECU 업그레이드 실패 시 증상, 원인, 단계별 해결 방법(하드웨어 연결, 고정 IP 설정, 앱 권한 및 OS 업데이트, 전원 재설정, 재부팅), 오류 코드별 조치, 추가 지원 요청 방법 등을 안내합니다. 각 단계별로 구체적인 점검 및 조치 절차를 제공합니다.
빠른 링크
적용 대상
다음 장치를 사용하는 이더넷(Ethernet) 필요 ECU 업그레이드 진행시에 해당
- VCI2 + ECI (유선 이더넷 경로)
- VCI3 + 19핀 USB 케이블 (USB를 통한 이더넷)
- GDS Smart 진단 장치 및 Android 태블릿
증상
- ECU 업그레이드가 오류 코드(XXXX‑XX‑XXXX)와 함께 실패함
- 오류 코드 찾기 ⧉
원인
- 잘못되었거나 누락된 태블릿 고정 IP 구성
- 구식 Android OS 또는 Google Play 시스템 업데이트 버전
- 불안정한 VCI2/VCI3 전원 또는 불완전한 연결
- ECU 또는 차량 통신 불량
해결 방법
1단계) 올바른 장비 연결 확인
참고:
시스템 또는 OS 업데이트 시 수동으로 구성한 이더넷 설정이 초기화될 수 있습니다. 업데이트 후 필요시 설정을 확인하고 재구성해 주시기 바랍니다.
이더넷을 통한 ECU 업그레이드에 필요한 정확한 연결 방법을 확인하세요:
-

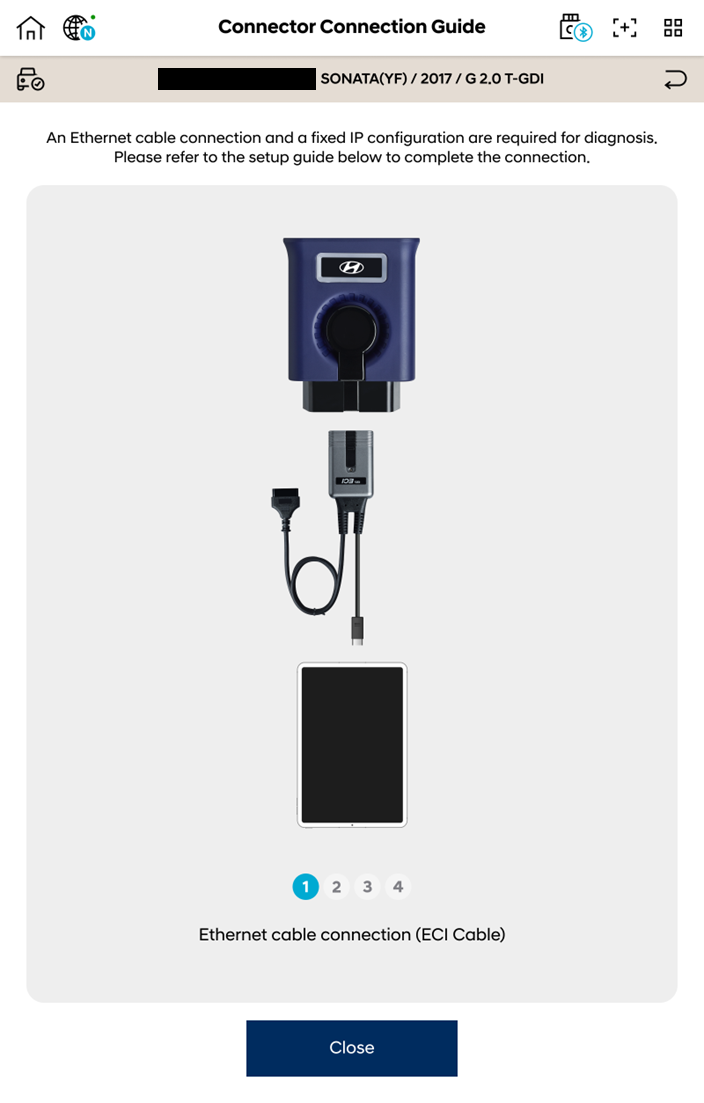

VCI2 + ECI: OBD → ECI → VCI2 → 태블릿
주의:
모든 커넥터가 단단히 연결되어 있고 케이블이 꺾이거나 손상되지 않았는지 확인하세요.
-

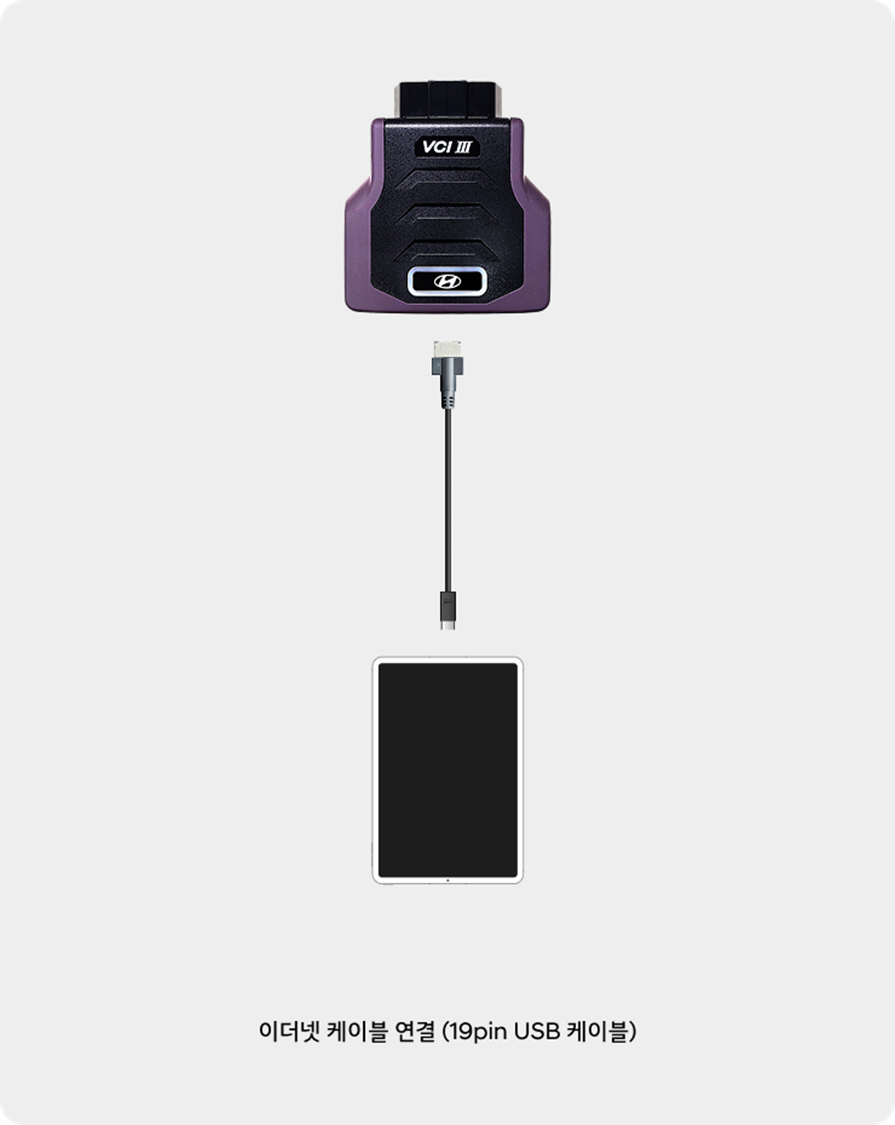

VCI3 + 19핀 USB 케이블: OBD → VCI3 → 19핀 USB → 태블릿
주의:
모든 커넥터가 단단히 연결되어 있고 케이블이 꺾이거나 손상되지 않았는지 확인하세요.

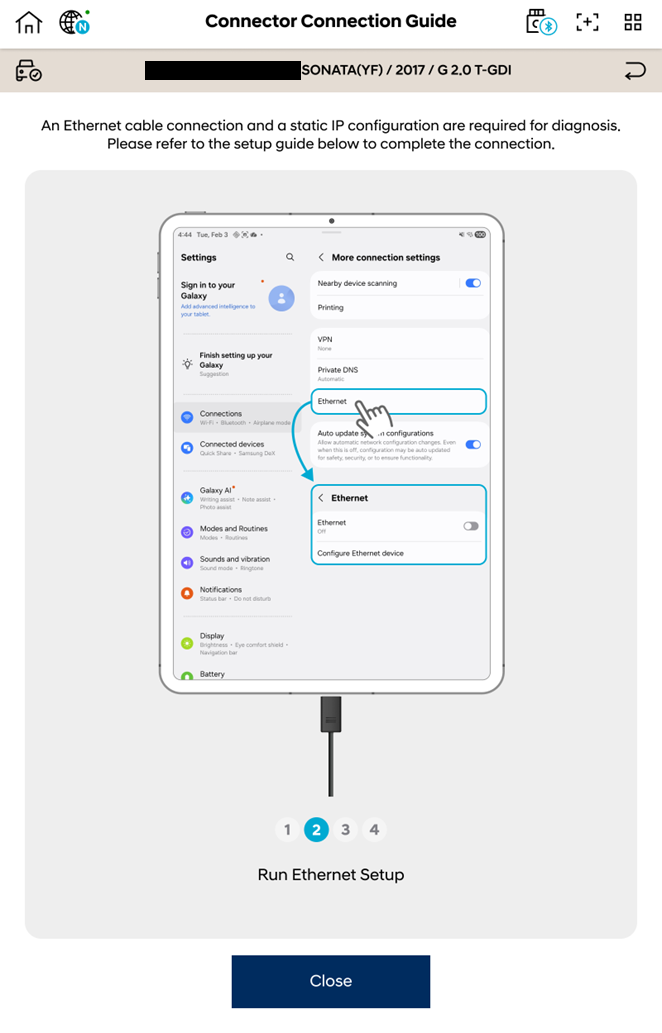

2단계) 태블릿 설정에서 고정 IP(Static/Fixed IP) 설정 확인
- 네비게이션 바에서 최근 앱 버튼(□)을 탭합니다.
- Android 설정을 열고 아래 경로로 이동:
- A안: 설정 → 연결 → 추가 연결 설정 → 이더넷 → 이더넷 장치 구성
- B안: 설정 → 네트워크 및 인터넷 → 이더넷 → 이더넷 장치 구성

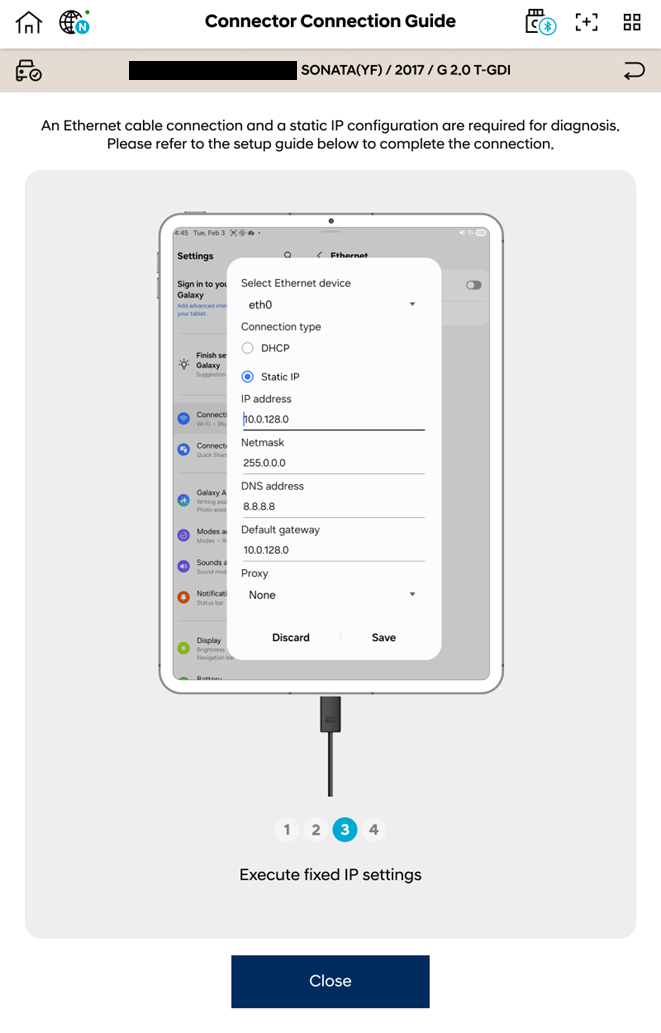

- 아래와 같이 고정 IP를 설정하고 [저장]을 탭합니다:
- IP 주소: 10.0.128.0
- 넷마스크: 255.0.0.0
- DNS 주소: 8.8.8.8
- 기본 게이트웨이: 10.0.128.0
- 프록시: 없음
3단계) 앱 권한 및 Android OS & Google Play 시스템 업데이트 확인

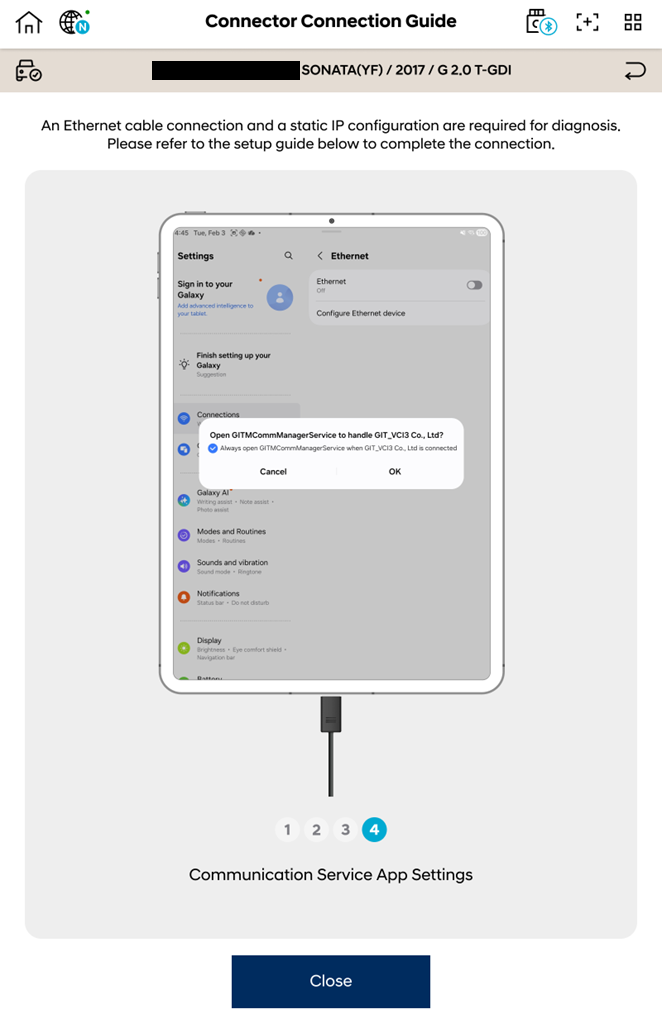

A. 앱 권한 – GITMCommManagerService
ECU 업그레이드를 수행할 때, GDS Smart에서 누락된 앱 권한을 요청합니다.
반드시 [확인] 또는 [허용]을 선택해 주세요.
수동 앱(GITMCommManagerService) 권한 허용 방법:
B. Android OS & Google Play 시스템 업데이트
- 태블릿에서 설정을 엽니다.
- 태블릿 정보 → 소프트웨어 정보로 이동합니다.
- Google Play 시스템 업데이트를 선택합니다.
- 태블릿이 완전히 최신 상태인지 확인합니다(최소: Android OS 13 + Google Play System 2024년 이상).
4단계) 1–3단계 완료 후에도 ECU 업그레이드가 계속 실패할 경우
경고: 차량 배터리 분리는 안전한 작업 환경에서 진행해야 합니다.
- 차량 배터리를 분리합니다.
- 모든 ECU가 완전히 전원이 꺼질 때까지 최소 5분 동안 기다립니다.
- 배터리를 다시 연결하고 ECU 업그레이드 과정을 2–3회 재시도합니다.
5단계) 증상이 지속되면 태블릿을 재부팅하세요
- 태블릿의 전원을 완전히 끕니다.
- 약 10초간 기다립니다.
- 다시 켜고 업그레이드를 재시도합니다.
자주 발생하는 에러 코드
| 오류 코드 | 해결 단계 |
|---|---|
| FAIL(4900-99-9996) |
5단계) 태블릿 재부팅
|
| FAIL(4900-99-9997) |
2단계) 고정 IP 설정 확인 + 1단계) 하드웨어 연결 확인
|
| FAIL(4900-99-9998) |
4단계) 차량 배터리 전원 재설정
|
| FAIL(7000-01-1010) |
2단계) 고정 IP 설정 확인 + 1단계) 하드웨어 연결 확인
|
| FAIL(7000-C8-0001) |
2단계) 고정 IP 설정 확인
|
| FAIL(7000-13-0002) |
1단계) OBD 포트에서 VCI 재연결
|
| FAIL(5100-01-0001) |
파일 누락/삭제 – 다음 파일이
|
| 기타 오류 코드 |
ECU 제조사 또는 현대/기아 품질부서로 문의
|
그래도 작동하지 않을 때
Ethernet 통신이 여전히 시작되지 않는 경우, 문제는 VCI 펌웨어, ECI 하드웨어 또는 특정 차량 조건과 관련이 있을 수 있습니다. 다음 정보를 준비하여 GIT 고객지원센터에 문의해주세요.
- VIN
- 이벤트 번호
- 오류 코드(XXXX‑XX‑XXXX)
-
태블릿 앱 로그(요청 시)
GDS Smart에서 태블릿으로 ECU 로그 추출 방법 ⧉
