이 문서에서는 진단 소프트웨어 버전 NSH(하이테크센터), NTH(블루핸즈 협력), NRH(연구소)의 개선 사항을 자세히 설명하며, 사용자 제어 재시도를 통한 고장 코드 검색 향상, 명확한 OBD-II 아이콘 표시, 결과 유지 기능을 포함합니다. 또한 배터리 점검 경고, 기능 실행 이력, 트리거 알람 명확성 개선과 고전압 안전 안내가 추가되었습니다. VCI 인터페이스는 리스트 선택 및 원클릭 전환을 지원하며, 탐색 시 종료 확인 기능이 추가되었습니다.
이 문서에는 다음 내용이 포함되어 있습니다:
이 문서는 다음 사용자에게 유용합니다.
진단 SW 버전: NSH(하이테크센터), NTH(블루핸즈 협력), NRH(연구소) 를 사용하는 분
기능별 개선 사항
1) 고장 코드 검색, 스마트 진단, OBD-II

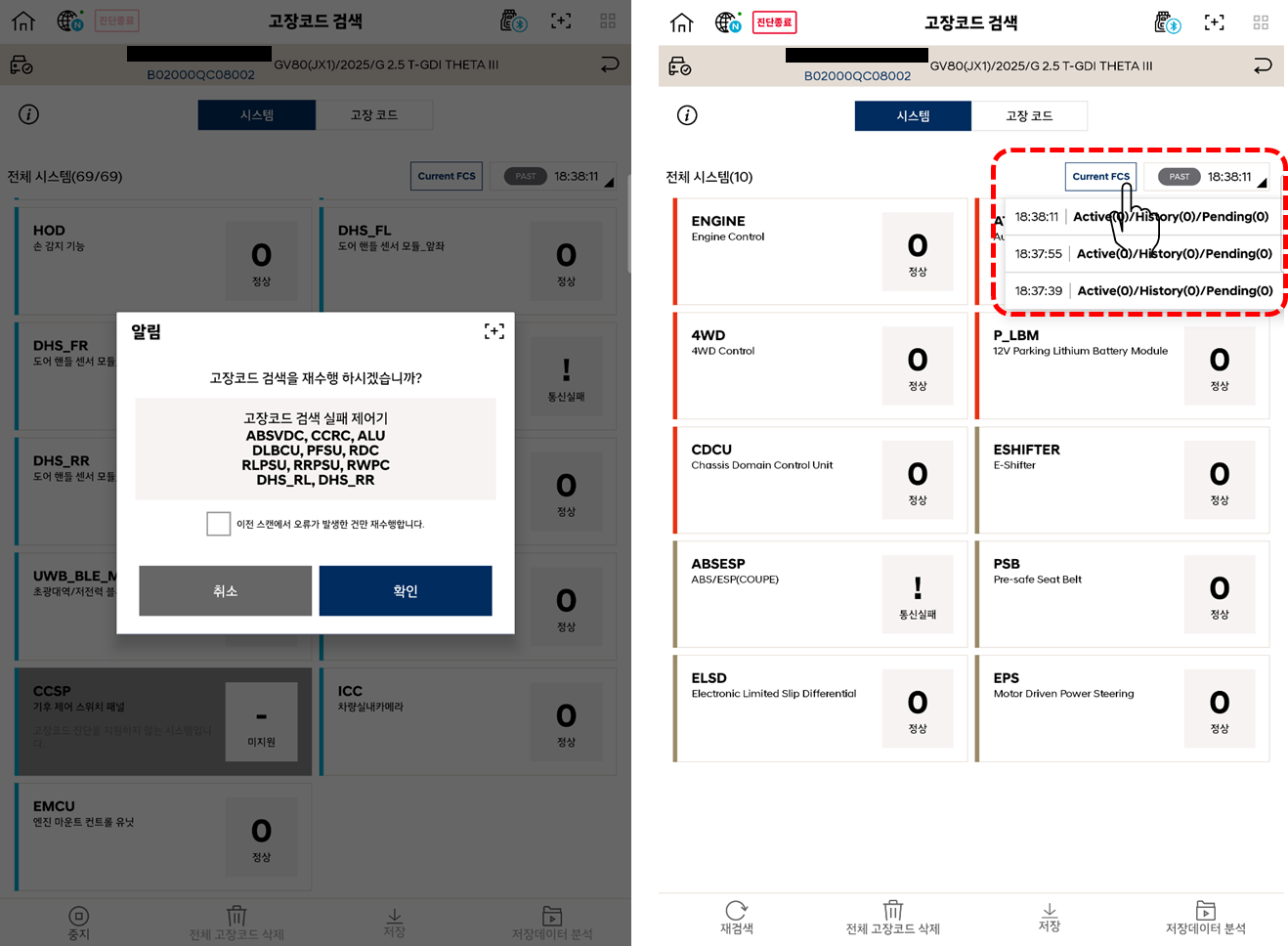

1-1. 진단 속도 개선
- 기존: 고장 코드 검색 실패한 제어기를 자동 재시도하여 고장 코드 검색 전체 소요시간 증가
-
개선: 사용자가 재시도 여부 선택 가능

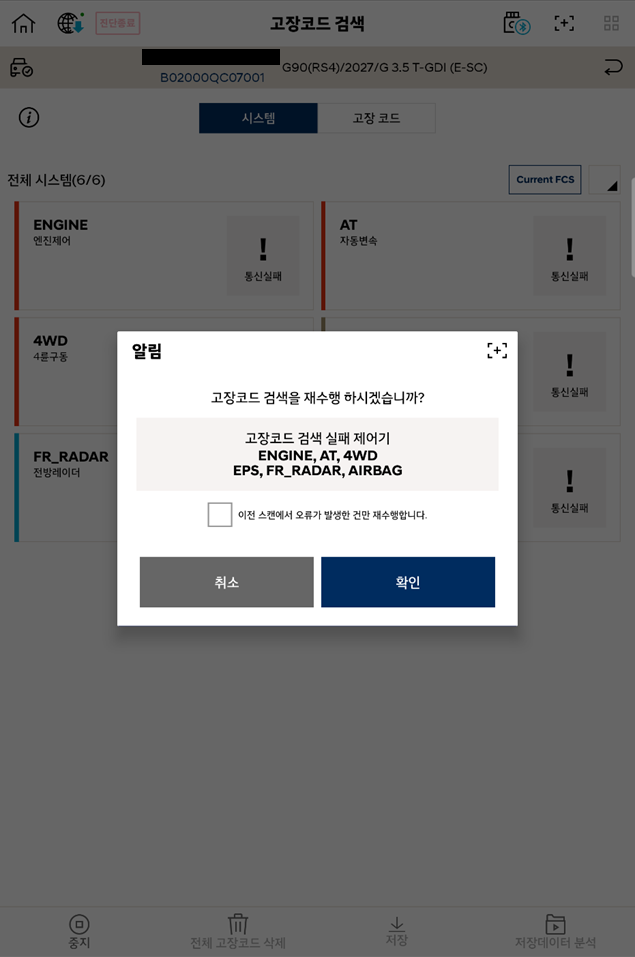

통신실패 팝업이 표출되는 경우는 2가지 입니다.
1) 실제 통신 실패한 제어기가 차량에 없는 경우
2) '고속화 모드'로 고장코드 검색 수행 시 제어기에 따라 '고속화 모드' 기능을 지원하지 않아 통신실패 팝업 표출하는 경우. 이 경우 일반 모드로 수행하면 정상 통신될 수 있음(아래 이미지 상 체크박스 선택한 뒤 확인 버튼 선택시)

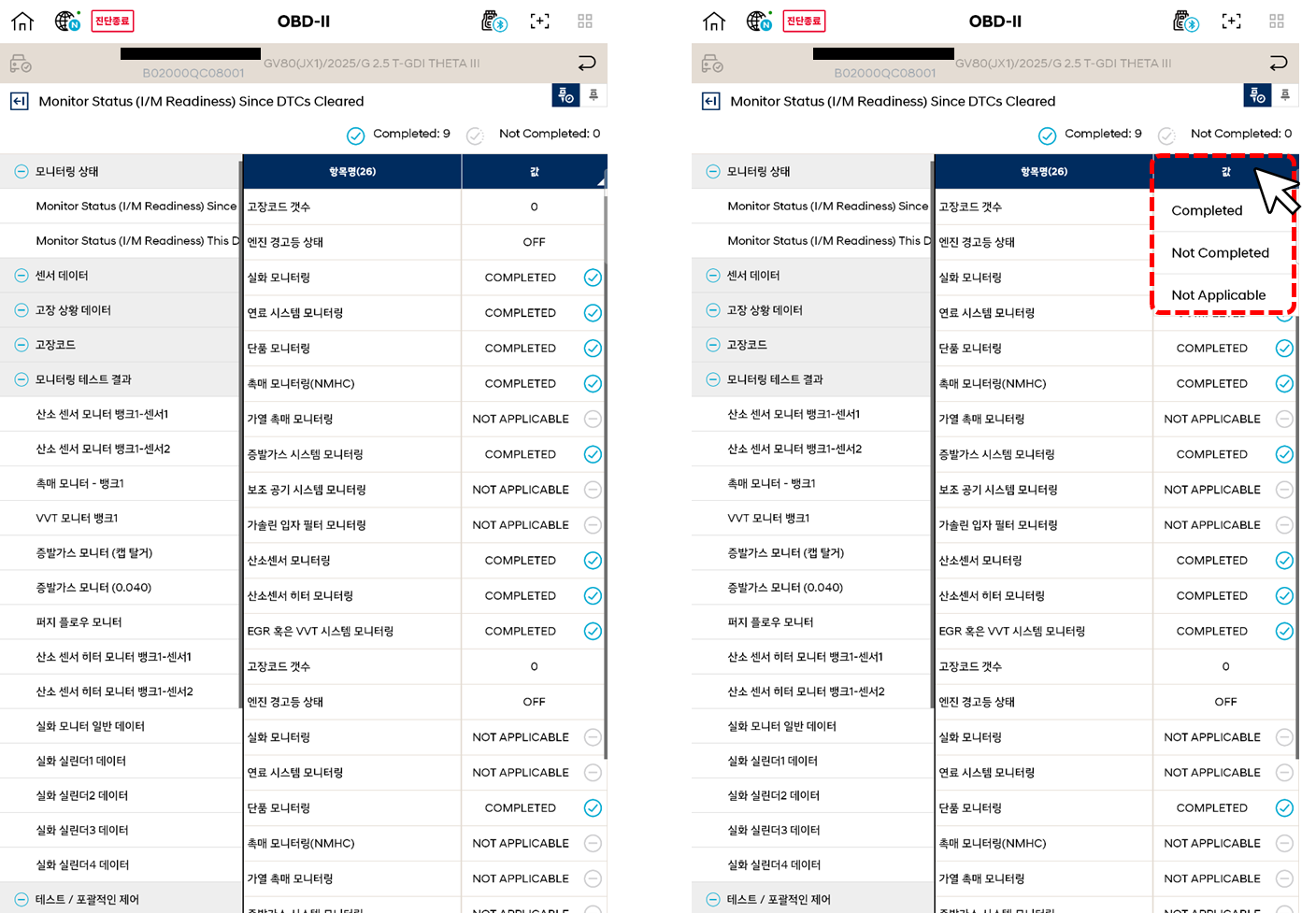

1-2. OBD-II 아이콘 표시 ━ ‘완료’, ‘미완료’, ‘해당 없음’
- 기존: 가독성이 낮은 텍스트 기반 결과 화면
- 개선: 세 가지 상태 값 표출 및 정렬 ━ ‘Completed’, ‘Not Completed’, ‘Not Applicable’ ━ 적용으로 명확한 상태 구분
1-3. 고장 코드 결과 유지 | 🗗기능 자세히 보기
- 기존: 기능 간 이동 시 결과 초기화
- 개선: 이전 결과 재사용 가능 → 정비 전후 비교 가능

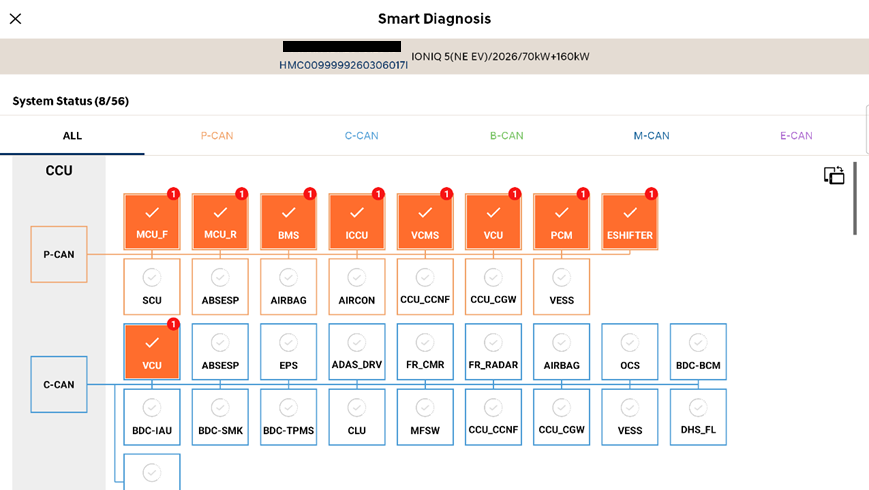

1-4. CAN 네트워크 토폴로지
- 기존: 수직 UI로 각 CAN 라인의 제어기 파악 어려움
- 개선: 수평 모드 및 확대 지원, 실제 배선과 유사하게 표시
2) 부가기능 · 강제구동

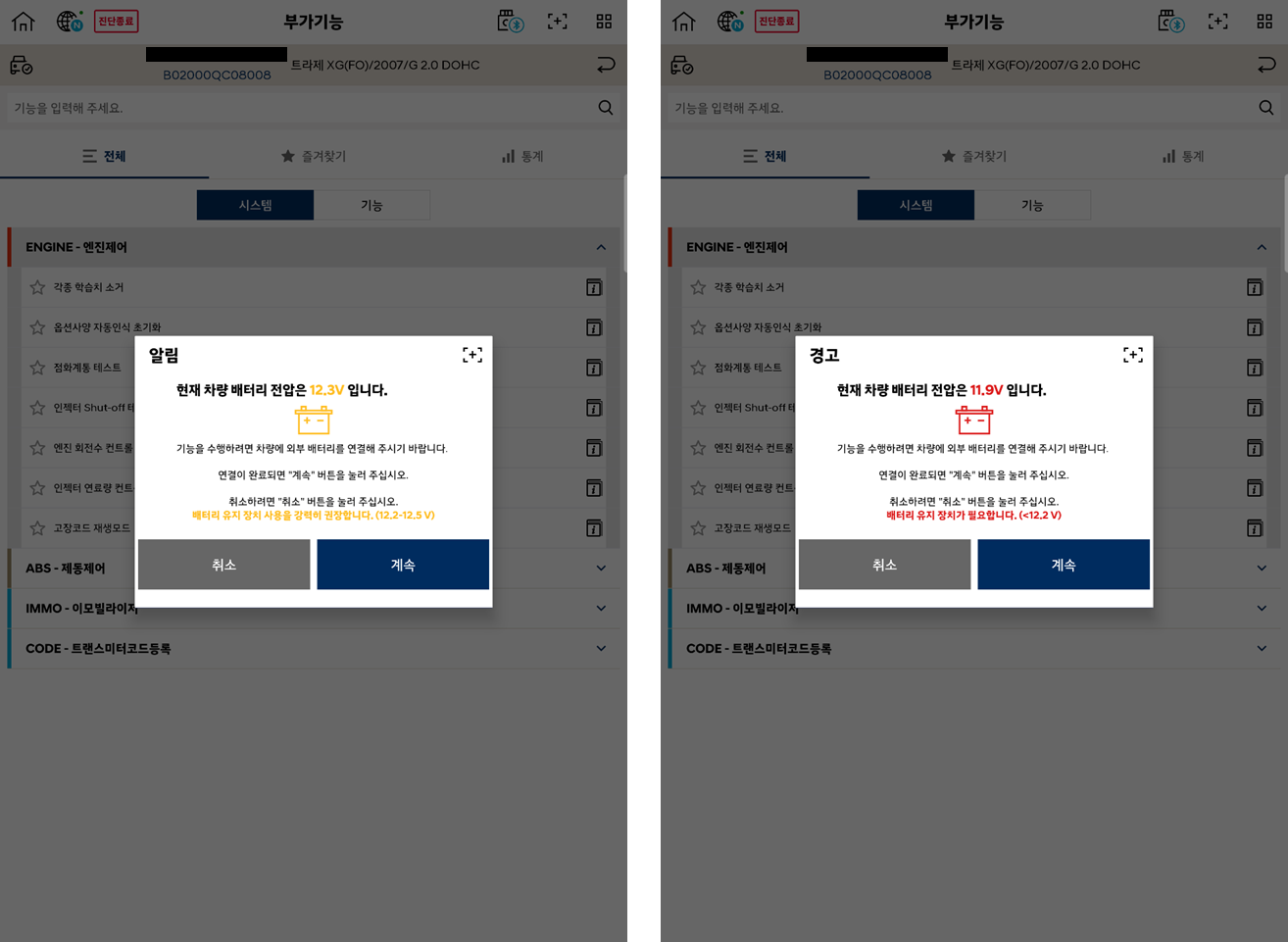

2-1. 12V 배터리 점검
- 기존: 저전압 안내 없음
- 개선: 장시간 진단이 필요한 기능에 대해 수치 및 색상 표시가 포함된 방전 경고 팝업 제공
빨강: 배터리 부족
노랑: 기능 수행 가능하지만 주의 필요

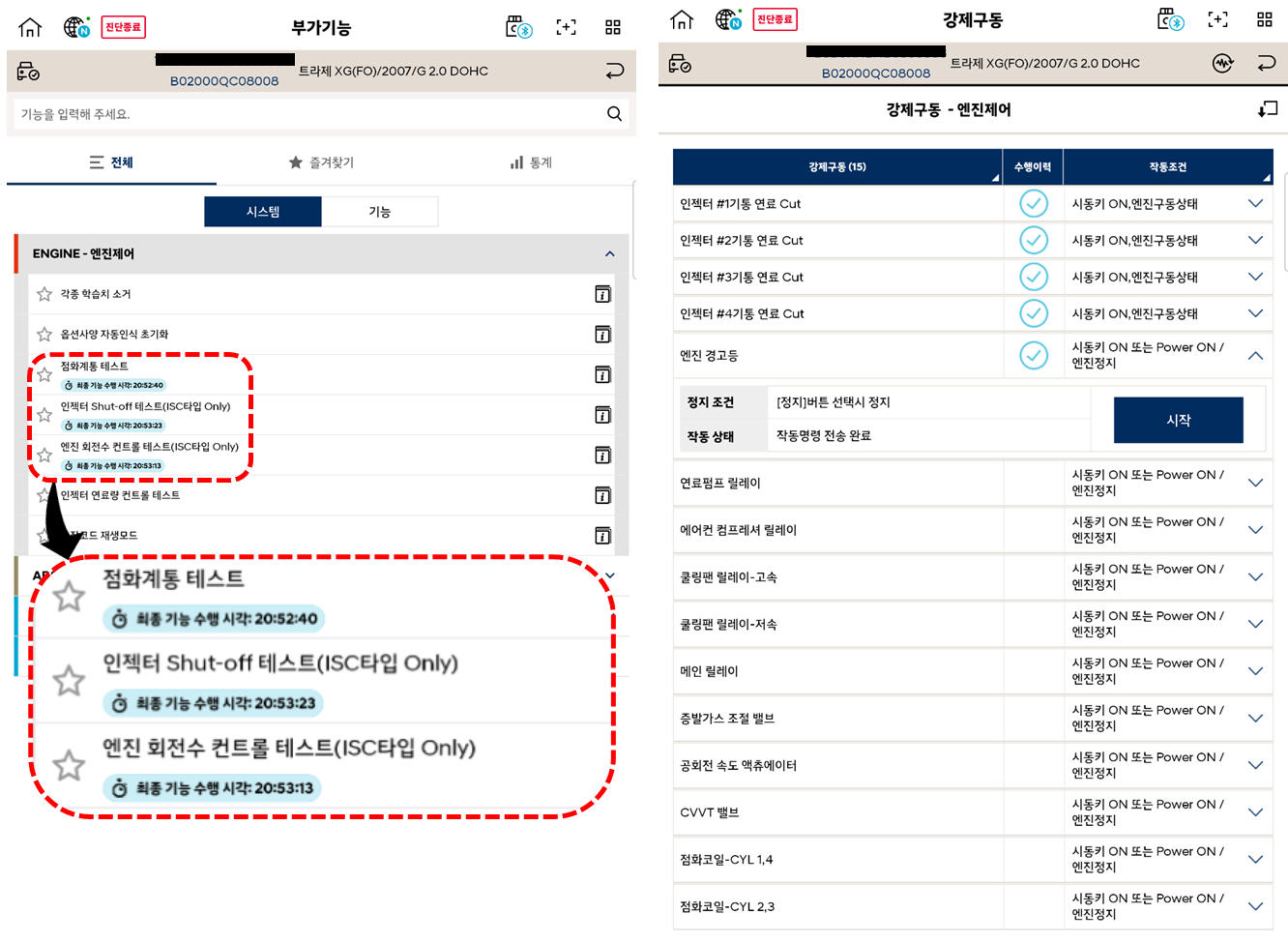

2-2. 기능 실행 이력
- 기존: 텍스트 기반 표시로 이력 파악 어려움
- 개선: 마지막 실행 시간 및 상태 아이콘 표시
3) 센서데이터

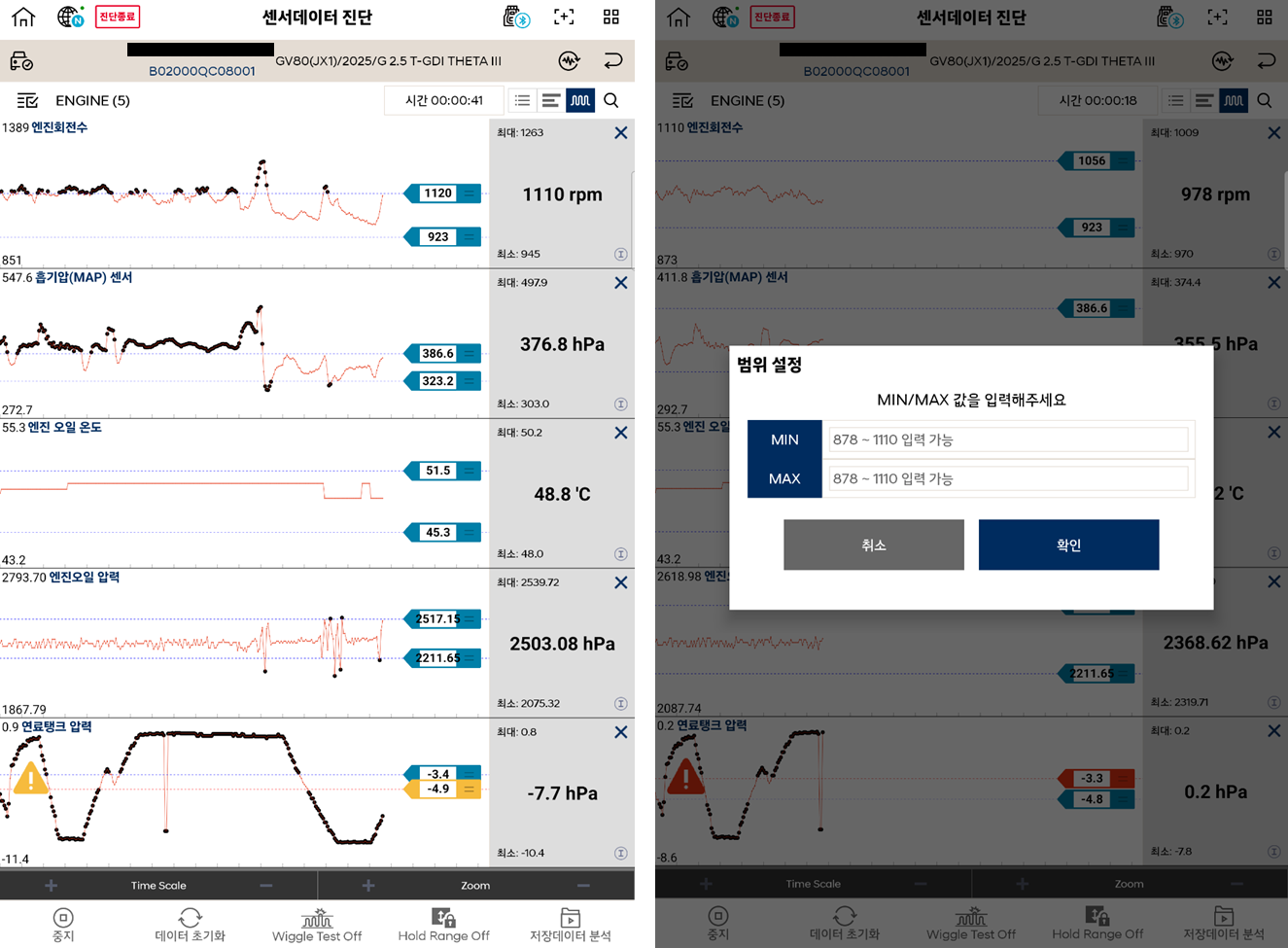

3-1. 트리거 알람 개선
- 기존: 최대/최소 경고 구분 어려움
- 개선: 색상 및 경고음 지원(좌), 정확한 값 입력 지원(우)
4) 측정 – 오실로스코프

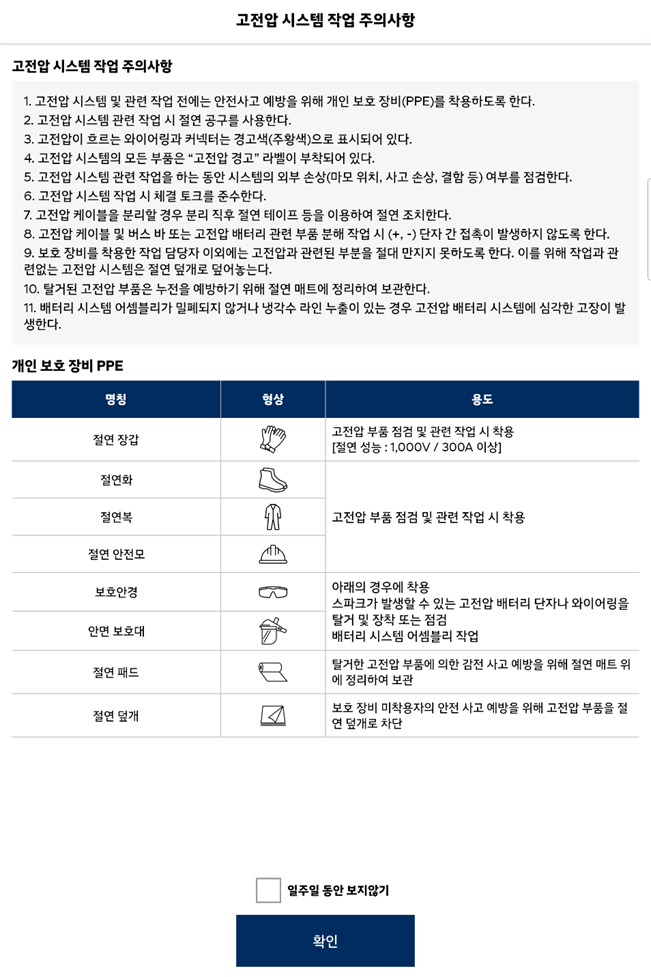

4-1. 고전압 안전 안내
- 기존: 안전 안내 미제공
- 개선: 고전압 경고 팝업 추가
5) 사용환경(설정) – 장치 연결 · 일반

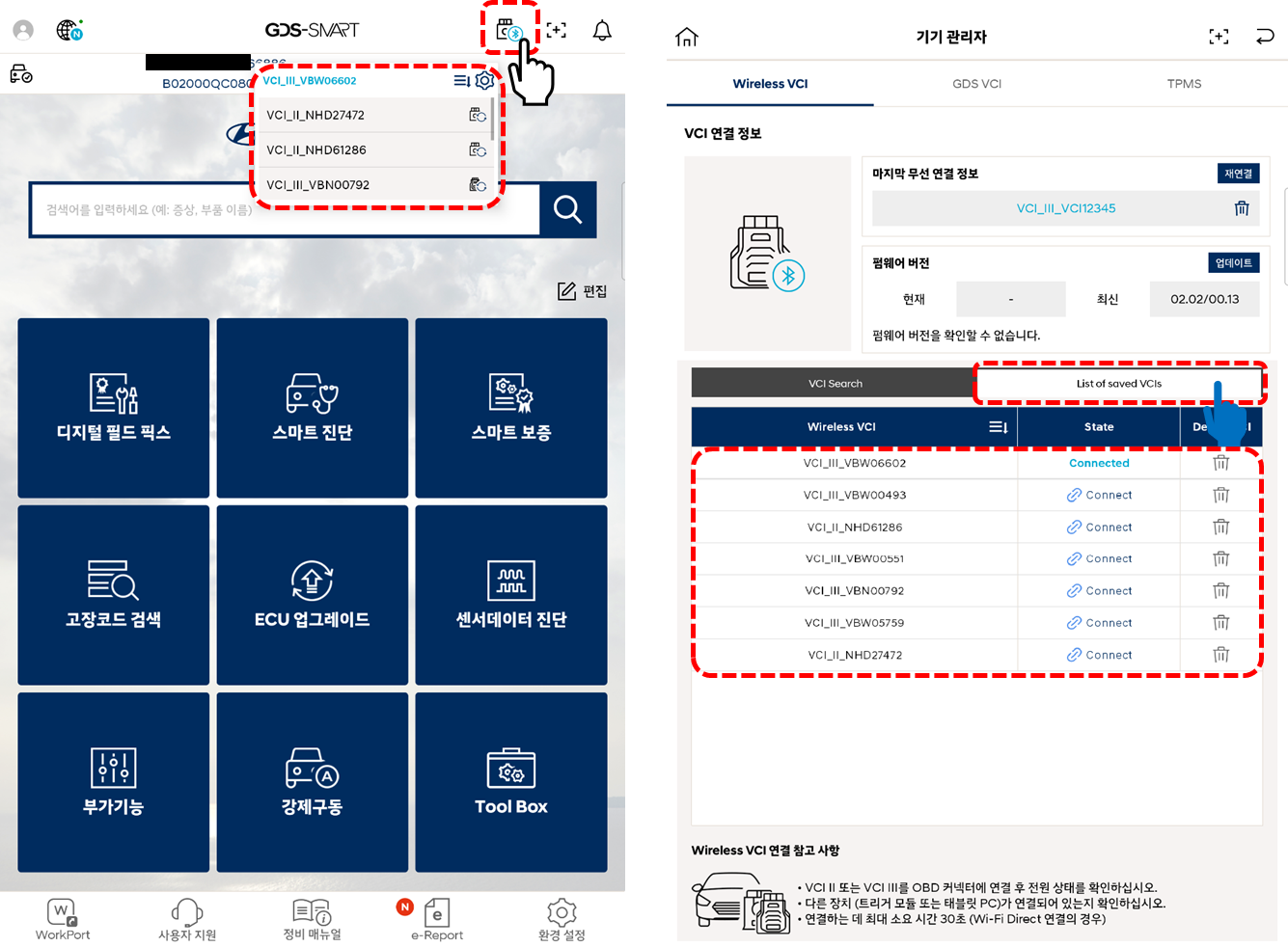

5-1. VCI 인터페이스 개선
- 기존: 마지막 VCI2 및 VCI3만 자동 연결
- 개선: VCI 리스트 제공, 원클릭 전환 및 제거 알림 팝업 추가

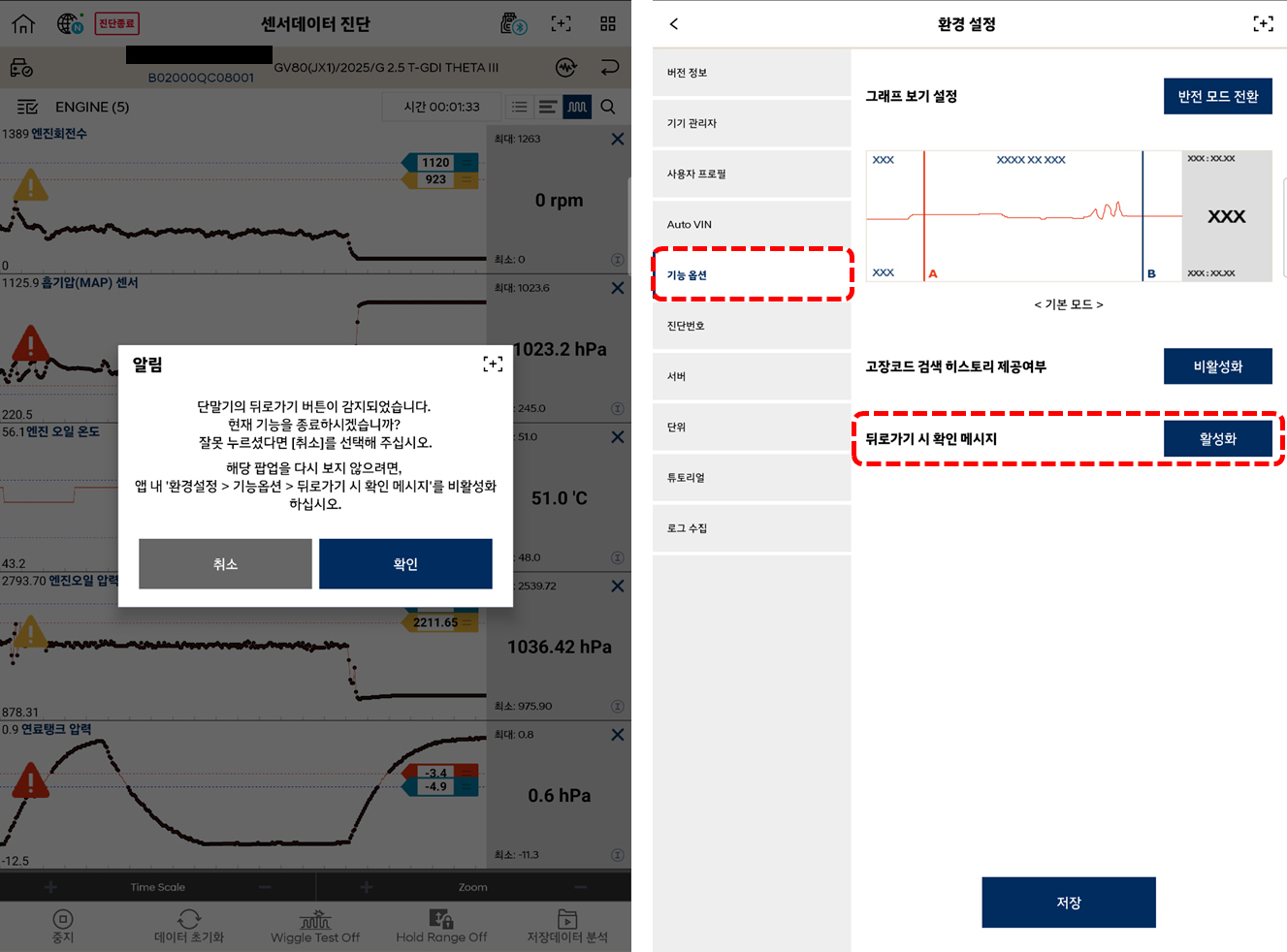

5-2. 뒤로가기 내비게이션 메시지
- 기존: 뒤로가기 시 즉시 종료
- 개선: 종료 확인 팝업 추가 ━ [환경설정] > [기능 옵션] > 뒤로가기 시 확인 메시지 활성화/비활성화)
