KIA | KDS 2.0 | การแก้ไขปัญหา: การอัปเกรด ECU ที่ต้องใช้ Ethernet ล้มเหลว

บทความนี้แสดงขั้นตอนการแก้ไขปัญหาการอัปเกรด ECU ที่ต้องใช้ Ethernet ซึ่งล้มเหลวโดยใช้อุปกรณ์วินิจฉัย KDS 2.0 โดยครอบคลุมสาเหตุต่างๆ เช่น การกำหนดค่า IP ของแท็บเล็ตไม่ถูกต้อง ซอฟต์แวร์ล้าสมัย หรือการเชื่อมต่อไม่เสถียร พร้อมรายละเอียดวิธีแก้ไข ซึ่งรวมถึงการตรวจสอบฮาร์ดแวร์ การตั้งค่า IP สิทธิ์ของแอป การอัปเดต OS การรีเซ็ตระบบจ่ายไฟ และช่องทางติดต่อฝ่ายสนับสนุนด้านเทคนิคหากปัญหายังคงอยู่

ลิงก์ด่วน



ขอบเขตการใช้งาน

ขั้นตอนการอัปเกรด ECU ที่ต้องใช้ Ethernet โดยใช้อุปกรณ์ต่อไปนี้:

  • VCI2 + ECI (การเชื่อมต่อ Ethernet แบบใช้สาย)
  • VCI3 + สาย USB 9 พิน (Ethernet ผ่าน USB)
  • อุปกรณ์วินิจฉัย KDS 2.0 และแท็บเล็ต Android



อาการ



สาเหตุ

  • ไม่ได้กำหนดค่า IP แบบคงที่ของแท็บเล็ตหรือกำหนดค่าไม่ถูกต้อง
  • Android OS หรือการอัปเดตระบบ Google Play ล้าสมัย
  • แหล่งจ่ายไฟของ VCI2/VCI3 ไม่เสถียรหรือเชื่อมต่อไม่สมบูรณ์
  • การสื่อสารของ ECU หรือฝั่งรถยนต์หยุดชะงักชั่วคราวและจำเป็นต้องรีเซ็ตระบบจ่ายไฟ



วิธีแก้ไข

ขั้นตอนที่ 1) ตรวจสอบการเชื่อมต่อฮาร์ดแวร์ Ethernet ให้ถูกต้อง

หมายเหตุ:
การอัปเดตระบบหรือ OS อาจรีเซ็ตการตั้งค่า Ethernet ที่กำหนดด้วยตนเอง โปรดตรวจสอบและกำหนดค่าใหม่หลังการอัปเดตหากจำเป็น

ตรวจสอบวิธีการเชื่อมต่อที่จำเป็นสำหรับการอัปเกรดผ่าน Ethernet ให้ถูกต้อง:

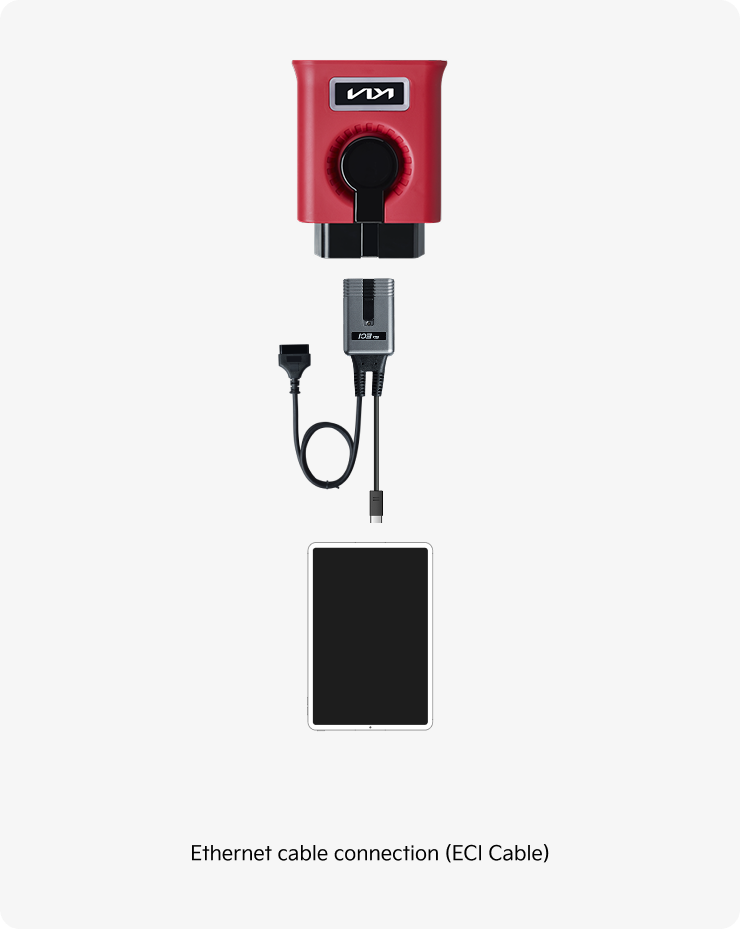

  • VCI2 + ECI: OBD → ECI → VCI2 → แท็บเล็ต

    โปรดทราบ:
    ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดเสียบแน่นสนิท และสายเคเบิลไม่หักงอหรือชำรุด

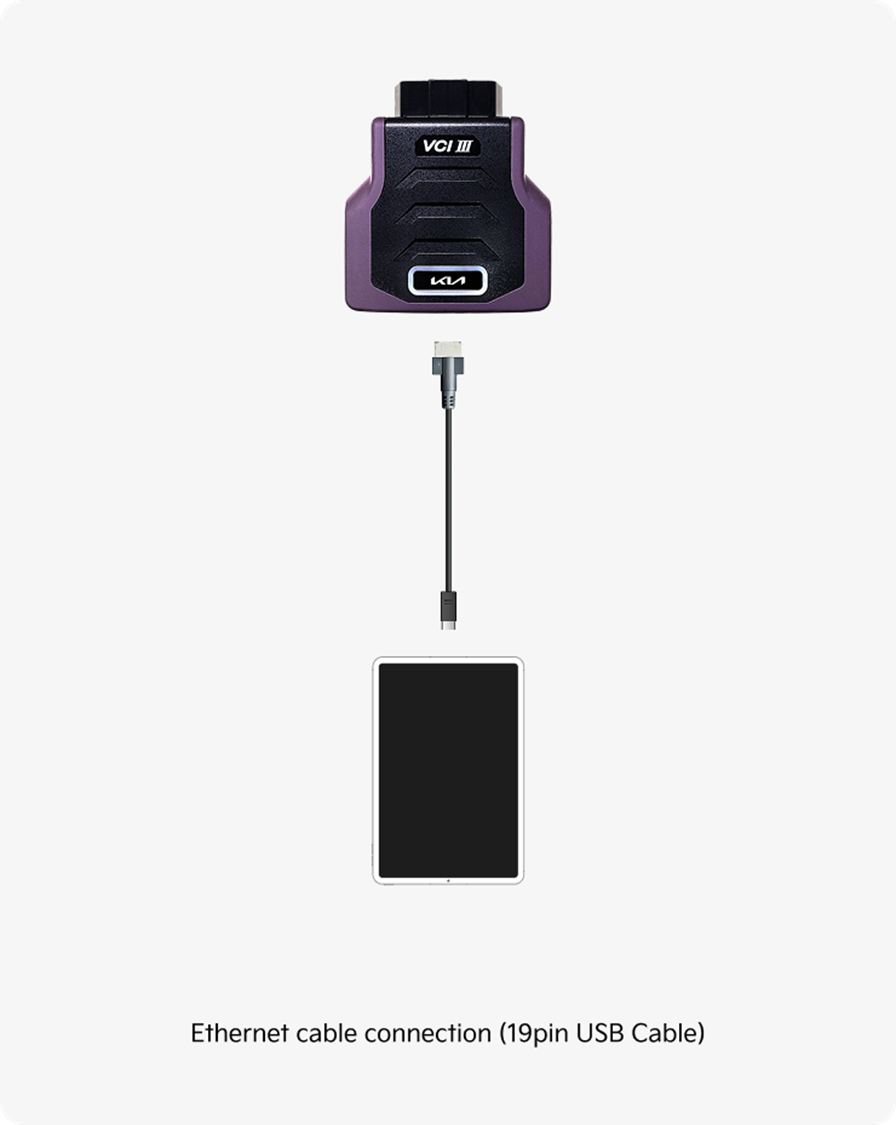

  • VCI3 + สาย USB 9 พิน: OBD → VCI3 → USB 9 พิน → แท็บเล็ต

    โปรดทราบ:
    ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดเสียบแน่นสนิท และสายเคเบิลไม่หักงอหรือชำรุด

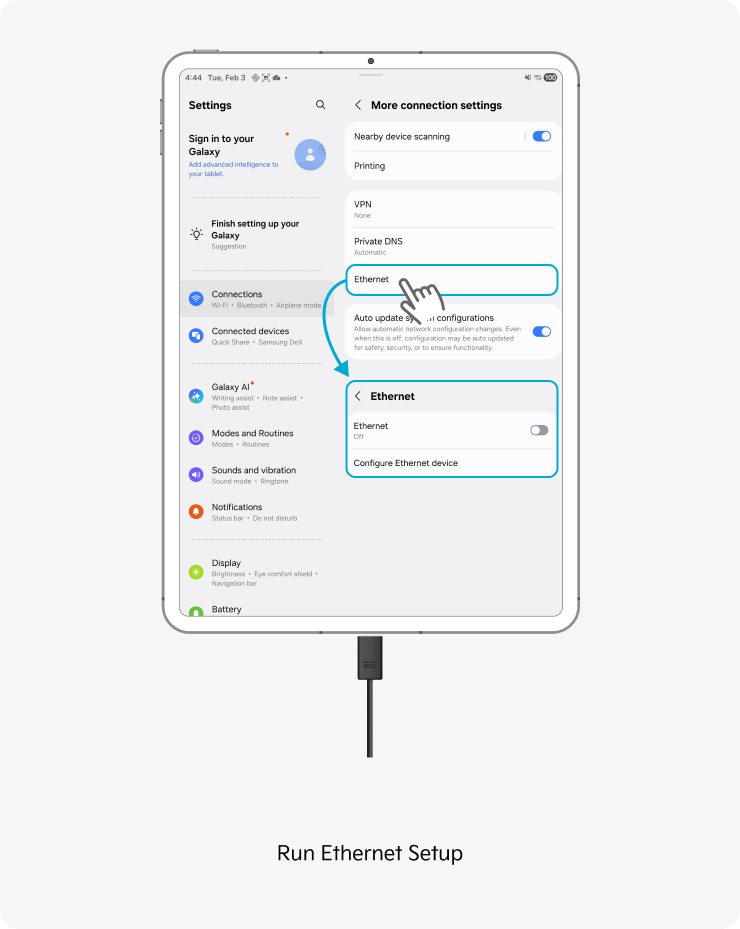

ขั้นตอนที่ 2) ตรวจสอบการตั้งค่า IP แบบคงที่ในการตั้งค่าของแท็บเล็ต

  • แตะปุ่มแอปล่าสุด (□) บนแถบนำทาง
  • เปิดการตั้งค่า Android และไปที่:
    • รูปแบบ A: การตั้งค่า → การเชื่อมต่อ → การตั้งค่าการเชื่อมต่อเพิ่มเติม → Ethernet → กำหนดค่าอุปกรณ์ Ethernet
    • รูปแบบ B: การตั้งค่า → เครือข่ายและอินเทอร์เน็ต → Ethernet → กำหนดค่าอุปกรณ์ Ethernet

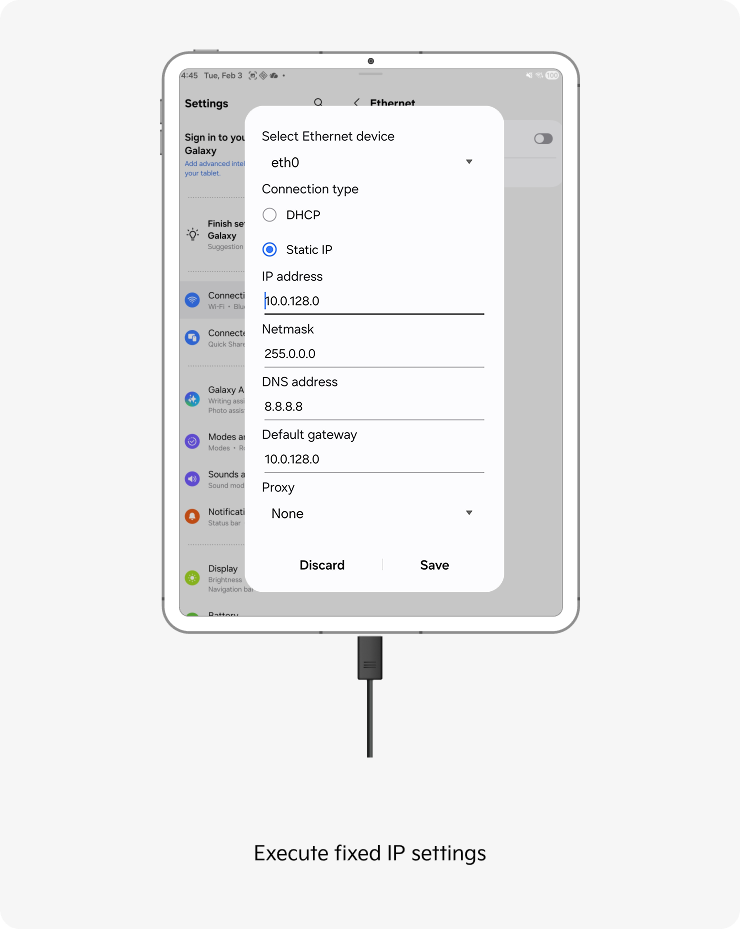

  • กำหนดค่า IP แบบคงที่ต่อไปนี้ แล้วแตะ [บันทึก]:
    • ที่อยู่ IP: 10.0.128.0
    • เน็ตมาสก์: 255.0.0.0
    • ที่อยู่ DNS: 8.8.8.8
    • เกตเวย์เริ่มต้น: 10.0.128.0
    • พร็อกซี: ไม่มี



ขั้นตอนที่ 3) ตรวจสอบสิทธิ์ของแอปและการอัปเดต Android OS รวมถึงระบบ Google Play

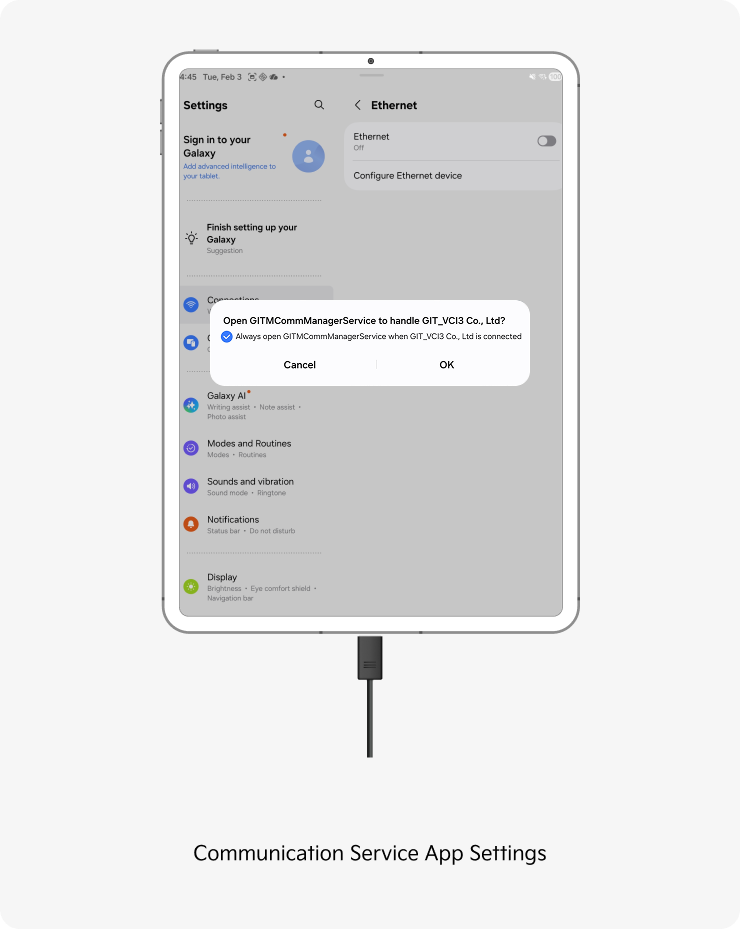

A. สิทธิ์ของแอป – GITMCommManagerService

เมื่อดำเนินการอัปเกรด ECU ระบบ KDS 2.0 จะขอสิทธิ์ของแอปที่ยังไม่ได้รับอนุญาต
โปรดตรวจสอบให้แน่ใจว่าได้แตะ [ตกลง] หรือ [อนุญาต]

การอนุญาตสิทธิ์ของแอป (GITMCommManagerService) ด้วยตนเอง:

คู่มือสิทธิ์ที่จำเป็นของแอป: บันทึก GLUV และการรักษาเสถียรภาพของการเชื่อมต่อไร้สาย ⧉



B. การอัปเดต Android OS และระบบ Google Play

  1. เปิด การตั้งค่า บนแท็บเล็ต
  2. ไปที่ เกี่ยวกับแท็บเล็ต → ข้อมูลซอฟต์แวร์
  3. เลือก การอัปเดตระบบ Google Play
  4. ตรวจสอบให้แน่ใจว่าแท็บเล็ตได้รับการอัปเดตอย่างสมบูรณ์แล้ว (ขั้นต่ำ: Android OS 13 + ระบบ Google Play ปี 2024 หรือใหม่กว่า)



ขั้นตอนที่ 4) หากการอัปเกรด ECU ยังคงล้มเหลวหลังจากดำเนินการตามขั้นตอนที่ 1–3

คำเตือน: การถอดแบตเตอรี่รถยนต์ต้องดำเนินการภายใต้สภาวะการทำงานที่ปลอดภัย

  1. ถอดขั้วแบตเตอรี่รถยนต์
  2. รออย่างน้อย 5 นาที เพื่อให้ ECU ทั้งหมดปิดระบบอย่างสมบูรณ์
  3. ต่อแบตเตอรี่กลับเข้าที่ แล้วลองดำเนินการอัปเกรด ECU อีกครั้ง 2–3 ครั้ง



ขั้นตอนที่ 5) หากอาการยังคงอยู่ ให้รีบูตแท็บเล็ต

  1. ปิดแท็บเล็ตโดยสมบูรณ์
  2. รอประมาณ 10 วินาที
  3. เปิดแท็บเล็ตอีกครั้งแล้วลองดำเนินการอัปเกรดใหม่



รหัสข้อผิดพลาดที่พบบ่อย

รหัสข้อผิดพลาด ขั้นตอนการแก้ไข
FAIL(4900-99-9996)

ขั้นตอนที่ 5) รีบูตแท็บเล็ต

  • ปิดแท็บเล็ตโดยสมบูรณ์
  • รอประมาณ 10 วินาที
  • เปิดแท็บเล็ตอีกครั้งแล้วลองดำเนินการอัปเกรดใหม่
FAIL(4900-99-9997)

ขั้นตอนที่ 2) ตรวจสอบการตั้งค่า IP แบบคงที่ + ขั้นตอนที่ 1) ตรวจสอบการเชื่อมต่อฮาร์ดแวร์

  • ตรวจสอบที่อยู่ IP: 10.0.128.0 / เน็ตมาสก์: 255.0.0.0
  • ยืนยันการเชื่อมต่อ Ethernet แบบใช้สายของ VCI (VCI2+ECI หรือ VCI3+USB 9 พิน)
  • ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดเสียบแน่นสนิท
FAIL(4900-99-9998)

ขั้นตอนที่ 4) รีเซ็ตระบบจ่ายไฟจากแบตเตอรี่รถยนต์

  • ถอดขั้วแบตเตอรี่รถยนต์
  • รออย่างน้อย 5 นาที เพื่อให้ ECU ทั้งหมดปิดระบบอย่างสมบูรณ์
  • ต่อแบตเตอรี่กลับเข้าที่แล้วลองใหม่ 2–3 ครั้ง
FAIL(7000-01-1010)

ขั้นตอนที่ 2) ตรวจสอบการตั้งค่า IP แบบคงที่ + ขั้นตอนที่ 1) ตรวจสอบการเชื่อมต่อฮาร์ดแวร์

  • ตรวจสอบที่อยู่ IP: 10.0.128.0 / เน็ตมาสก์: 255.0.0.0
  • ยืนยันการเชื่อมต่อ Ethernet แบบใช้สายของ VCI (VCI2+ECI หรือ VCI3+USB 9 พิน)
  • ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดเสียบแน่นสนิท
FAIL(7000-C8-0001)

ขั้นตอนที่ 4) รีเซ็ตระบบจ่ายไฟจากแบตเตอรี่รถยนต์

  • ถอดขั้วแบตเตอรี่รถยนต์
  • รออย่างน้อย 5 นาที เพื่อให้ ECU ทั้งหมดปิดระบบอย่างสมบูรณ์
  • ต่อแบตเตอรี่กลับเข้าที่แล้วลองใหม่ 2–3 ครั้ง
FAIL(7000-13-0002)

ขั้นตอนที่ 1) เชื่อมต่อ VCI ที่พอร์ต OBD ใหม่

  • ถอด VCI ออกจากพอร์ต OBD
  • รอสักครู่
  • เชื่อมต่อกลับให้แน่นสนิทแล้วลองอัปเกรดอีกครั้ง
FAIL(5100-01-0001)

ไฟล์สูญหาย/ถูกลบ – ติดต่อ GIT America หลังจากตรวจสอบว่าไฟล์ต่อไปนี้มีอยู่ในโฟลเดอร์ nvci/portableupdater:

  • procedure_pre_ota2_vec.xml
  • procedure_post_ota2_vec.xml
  • procedure_ucmInit_ota2_vec.xml
รหัสข้อผิดพลาดอื่นๆ

ติดต่อผู้ผลิต ECU หรือฝ่ายสนับสนุนด้านเทคนิคของ GIT America

  • แจ้ง VIN หมายเลขเหตุการณ์ และรหัสข้อผิดพลาด
  • อาจจำเป็นต้องใช้บันทึกของแอปบนแท็บเล็ต
  • ปัญหาอาจเกี่ยวข้องกับเงื่อนไขเฉพาะของ ECU หรือเฟิร์มแวร์



หากยังไม่สามารถใช้งานได้

หากการสื่อสารผ่าน Ethernet ยังคงไม่เริ่มทำงาน ปัญหาอาจเกี่ยวข้องกับเฟิร์มแวร์ของ VCI ฮาร์ดแวร์ ECI หรือเงื่อนไขเฉพาะของรถยนต์ โปรดติดต่อเราโดยแจ้งข้อมูลต่อไปนี้:
