บทความนี้อธิบายรายละเอียดการปรับปรุงซอฟต์แวร์วินิจฉัยเวอร์ชัน NEH, NVH และ NWH ซึ่งช่วยเพิ่มประสิทธิภาพการค้นหารหัสข้อขัดข้องด้วยการให้ผู้ใช้เลือกลองเชื่อมต่อใหม่ได้ แสดงไอคอน OBD-II ได้ชัดเจนยิ่งขึ้น และเก็บรักษาผลลัพธ์ไว้ นอกจากนี้ยังปรับปรุงคำเตือนการตรวจสอบแบตเตอรี่ ประวัติการเรียกใช้ฟังก์ชัน ความชัดเจนของสัญญาณเตือนทริกเกอร์ และเพิ่มคำแนะนำด้านความปลอดภัยเกี่ยวกับไฟฟ้าแรงสูง ขณะนี้อินเทอร์เฟซ VCI รองรับการเลือกจากรายการและการสลับด้วยคลิกเดียว พร้อมเพิ่มการยืนยันก่อนออกจากหน้าจอในการนำทาง
บทความนี้มีเนื้อหาดังต่อไปนี้:
บทความนี้ใช้กับผู้ใช้ต่อไปนี้:
ผู้ที่ใช้ซอฟต์แวร์วินิจฉัยเวอร์ชัน: NEH, NVH, NWH
การปรับปรุงแยกตามคุณสมบัติ
1) การค้นหารหัสข้อขัดข้อง การวินิจฉัยอัจฉริยะ และ OBD-II
1-1. การปรับปรุงความเร็วในการวินิจฉัย
- ปัจจุบัน: ใช้เวลานานขึ้นเนื่องจากมีการลองเชื่อมต่อชุดควบคุมใหม่โดยอัตโนมัติเมื่อการค้นหารหัสข้อขัดข้องล้มเหลว
-
การปรับปรุง: ผู้ใช้สามารถเลือกได้ว่าจะลองเชื่อมต่อใหม่หรือไม่

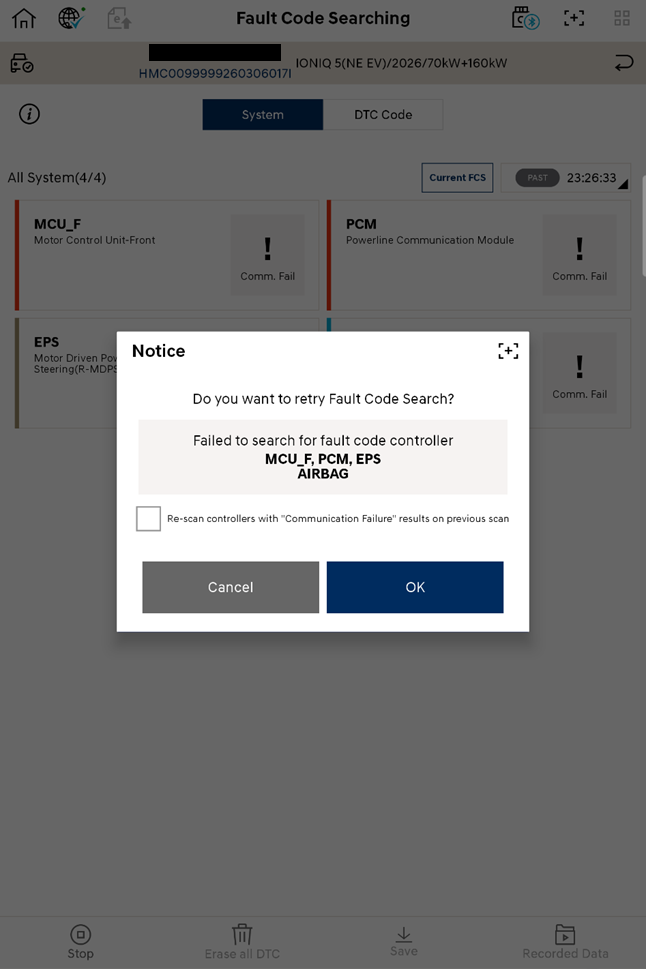

หน้าต่างป๊อปอัปแจ้งการสื่อสารล้มเหลวอาจปรากฏขึ้นได้ในสองกรณี
1) เมื่อ ECU ที่สื่อสารล้มเหลวไม่มีอยู่จริงในรถยนต์
2) เมื่อค้นหา DTC ด้วยโหมด 'Fast FCS' ECU บางตัวไม่รองรับฟังก์ชัน 'Fast FCS' ซึ่งอาจทำให้หน้าต่างป๊อปอัปแจ้งการสื่อสารล้มเหลวปรากฏขึ้นดังภาพด้านล่าง ในกรณีนี้ อาจสื่อสารได้ตามปกติโดยเรียกใช้การค้นหา DTC ในโหมดปกติ ━ เลือกช่องทำเครื่องหมายที่แสดงในภาพด้านล่าง จากนั้นคลิกปุ่ม ตกลง)

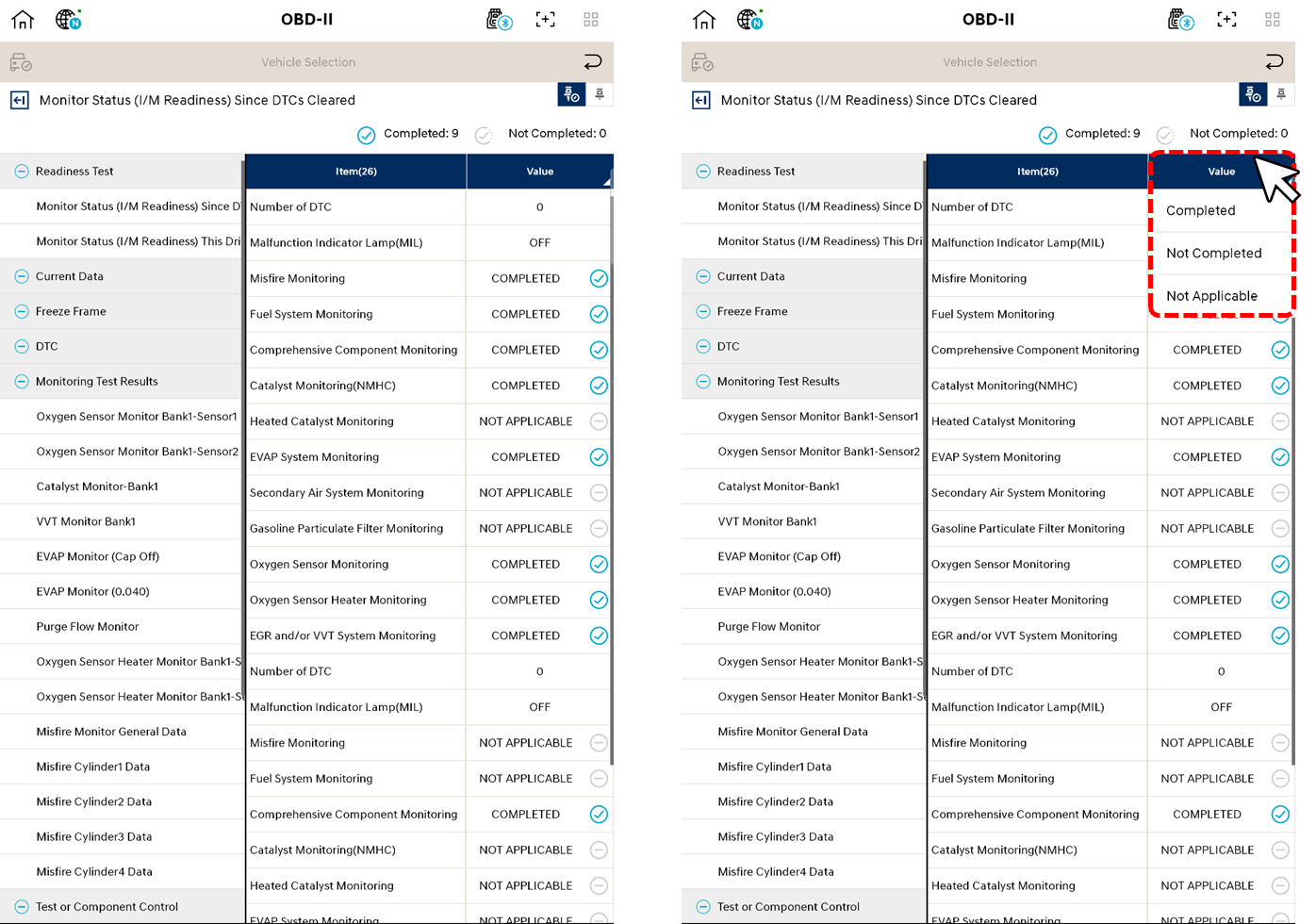

1-2. การแสดงไอคอน OBD-II ━ 'เสร็จสมบูรณ์', 'ยังไม่เสร็จสมบูรณ์', 'ไม่เกี่ยวข้อง'
- ปัจจุบัน: ผลลัพธ์แบบข้อความมองเห็นได้ไม่ชัดเจน
- การปรับปรุง: ใช้ไอคอนสามประเภท ━ 'เสร็จสมบูรณ์', 'ยังไม่เสร็จสมบูรณ์', 'ไม่เกี่ยวข้อง' ━ เพื่อให้แยกแยะสถานะได้อย่างชัดเจน

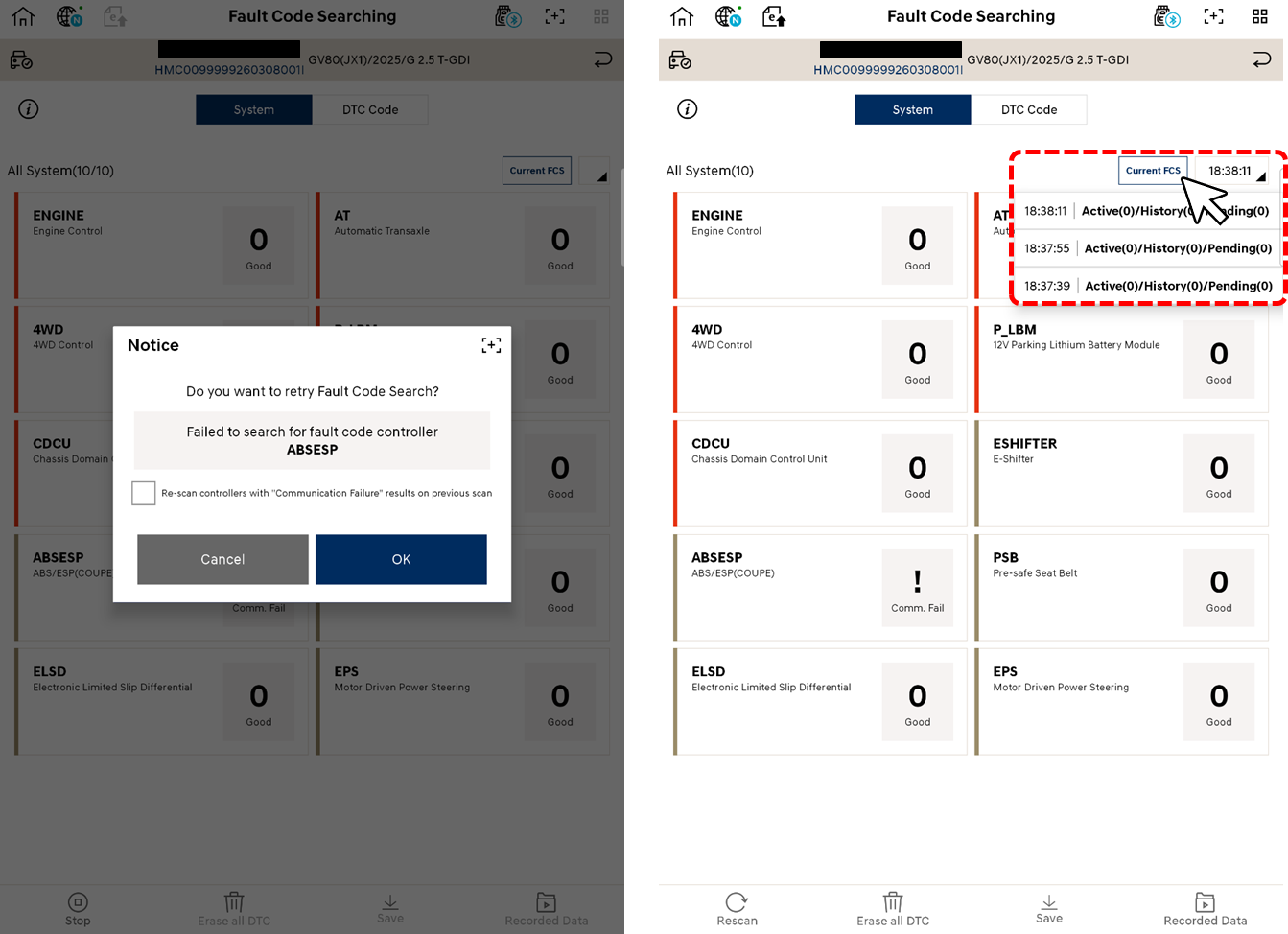

1-3. การเก็บรักษาผลลัพธ์รหัสข้อขัดข้อง | 🗗ดูข้อมูลเพิ่มเติมเกี่ยวกับฟังก์ชัน
- ปัจจุบัน: ผลลัพธ์จะถูกรีเซ็ตเมื่อสลับระหว่างฟังก์ชัน
- การปรับปรุง: สามารถนำผลลัพธ์ก่อนหน้ากลับมาใช้ได้ → ช่วยให้เปรียบเทียบผลก่อนและหลังการบำรุงรักษาได้

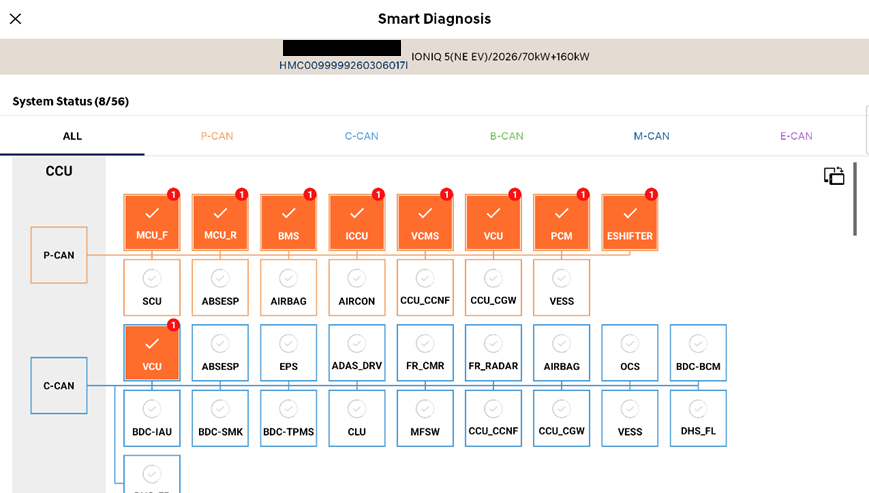

1-4. โทโพโลยีเครือข่าย CAN
- ปัจจุบัน: UI แนวตั้งทำให้เข้าใจภาพรวมของเครือข่ายได้ยาก
- การปรับปรุง: รองรับโหมดแนวนอนและการซูม โดยแสดงผลในลักษณะใกล้เคียงกับการเดินสายจริง
2) การจัดการ S/W · การสั่งงาน

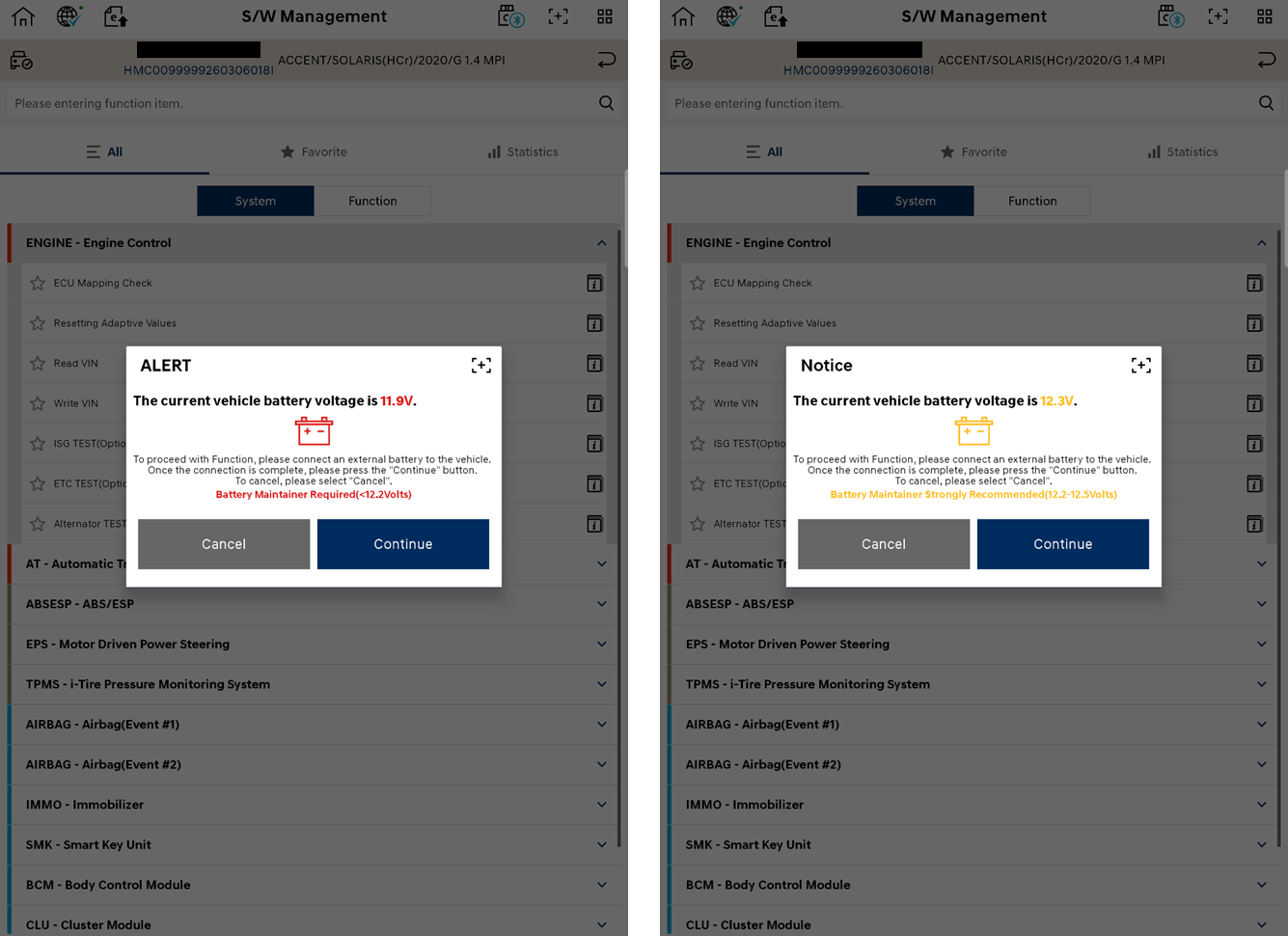

2-1. การตรวจสอบแบตเตอรี่ 12V
- ปัจจุบัน: ไม่มีคำแนะนำเมื่อแรงดันไฟฟ้าต่ำ
- การปรับปรุง: เพิ่มหน้าต่างป๊อปอัปคำเตือนการคายประจุ พร้อมตัวเลขและสีแสดงสถานะสำหรับฟังก์ชันที่ต้องใช้เวลาในการวินิจฉัยนาน
สีแดง: แบตเตอรี่ไม่เพียงพอ
สีเหลือง: สามารถใช้งานได้ แต่ต้องใช้ความระมัดระวัง

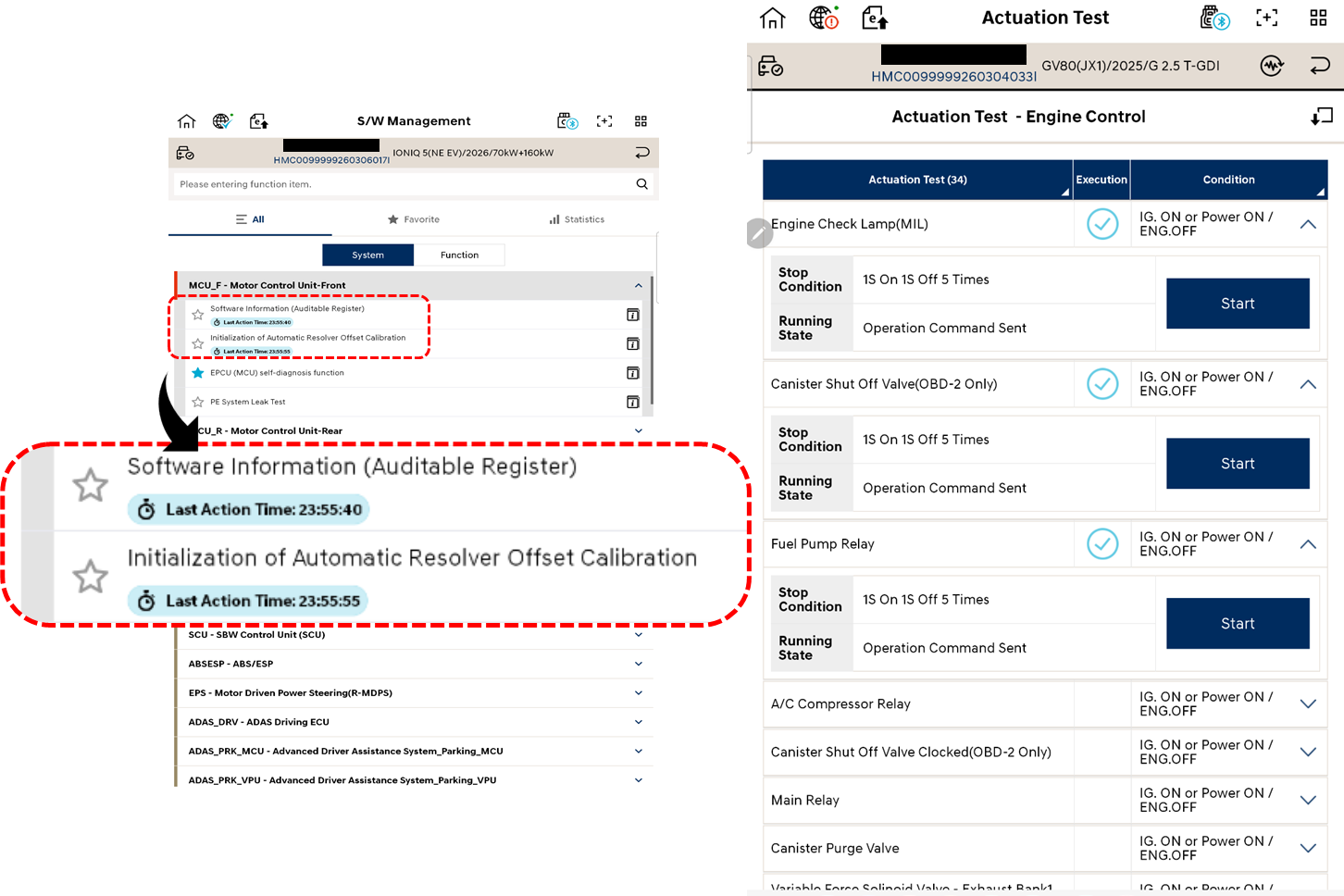

2-2. ประวัติการเรียกใช้ฟังก์ชัน
- ปัจจุบัน: ทำความเข้าใจประวัติได้ยากเนื่องจากแสดงผลเป็นข้อความ
- การปรับปรุง: แสดงเวลาที่เรียกใช้ล่าสุดและไอคอนสถานะ
3) การวิเคราะห์ข้อมูล

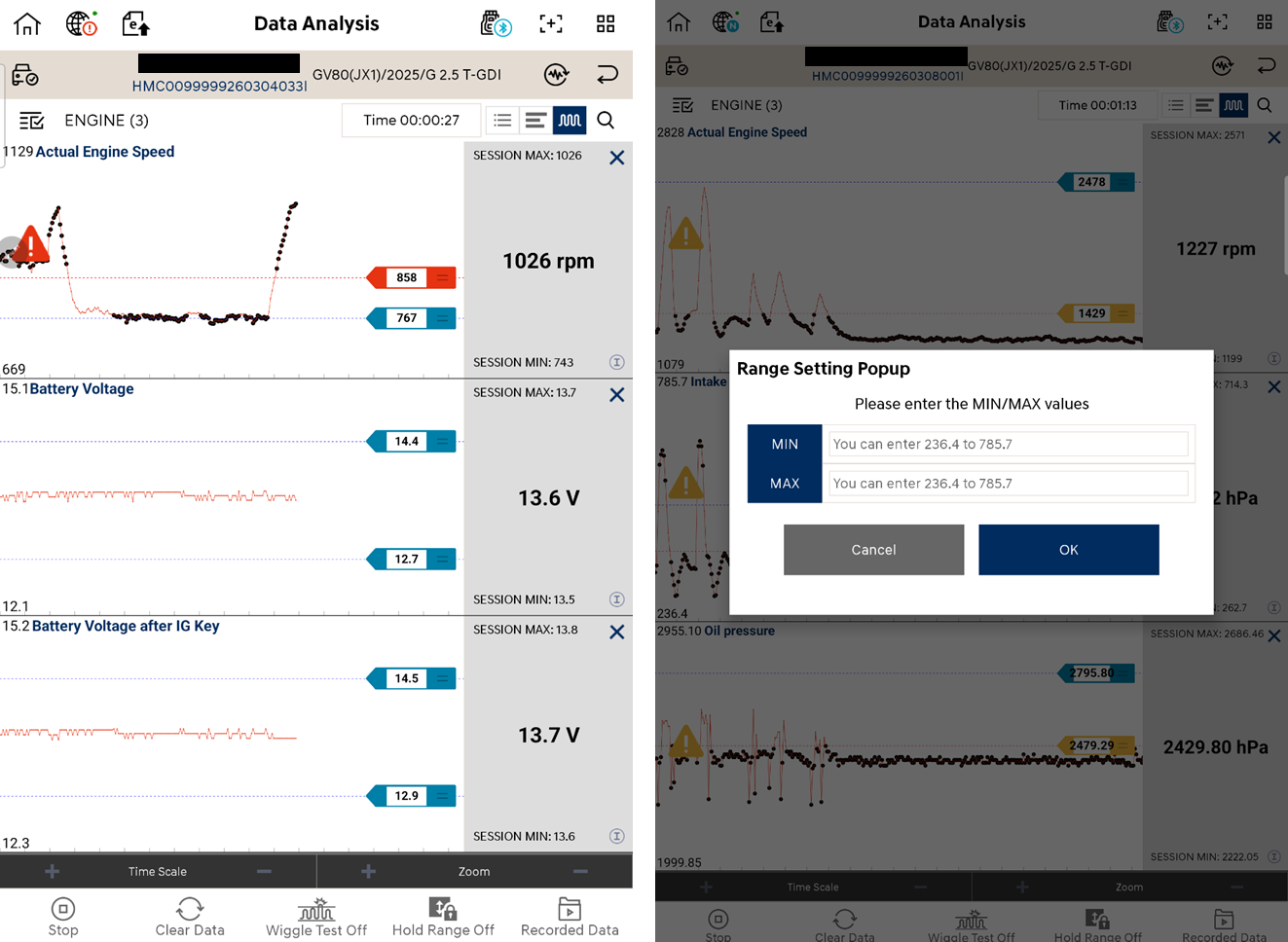

3-1. การปรับปรุงสัญญาณเตือนทริกเกอร์
- ปัจจุบัน: แยกแยะคำเตือนค่าสูงสุดและค่าต่ำสุดได้ยาก
- การปรับปรุง: แยกความแตกต่างด้วยสีและเสียงเตือน พร้อมรองรับการป้อนค่าอย่างแม่นยำ
4) การวัดค่า – ออสซิลโลสโคป

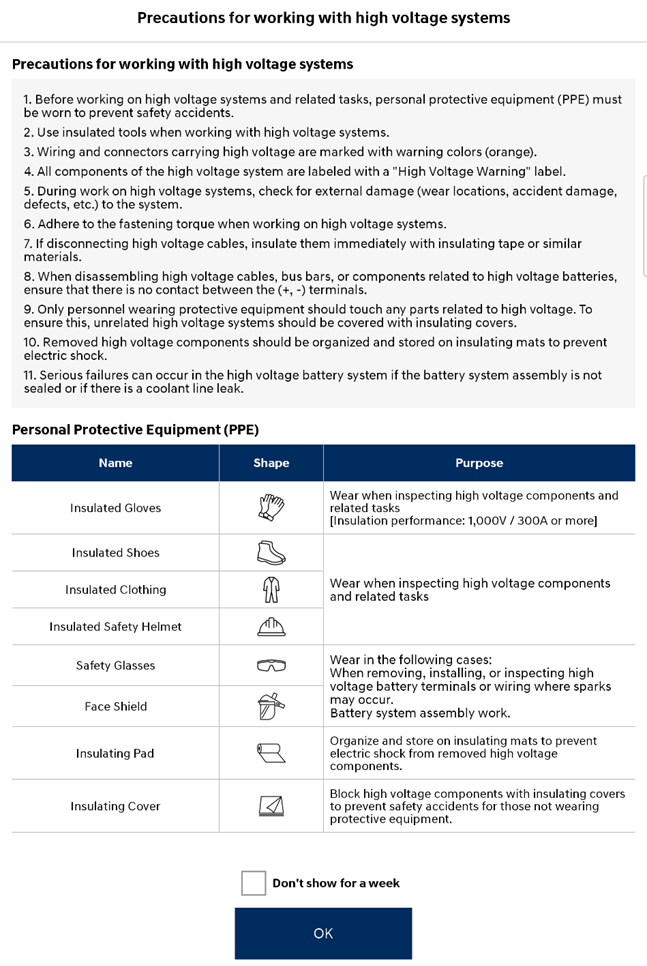

4-1. คำแนะนำด้านความปลอดภัยเกี่ยวกับไฟฟ้าแรงสูง
- ปัจจุบัน: ไม่มีคำแนะนำด้านความปลอดภัย
- การปรับปรุง: เพิ่มหน้าต่างป๊อปอัปคำเตือนไฟฟ้าแรงสูง
5) สภาพแวดล้อมการทำงาน – การเชื่อมต่ออุปกรณ์ · ทั่วไป

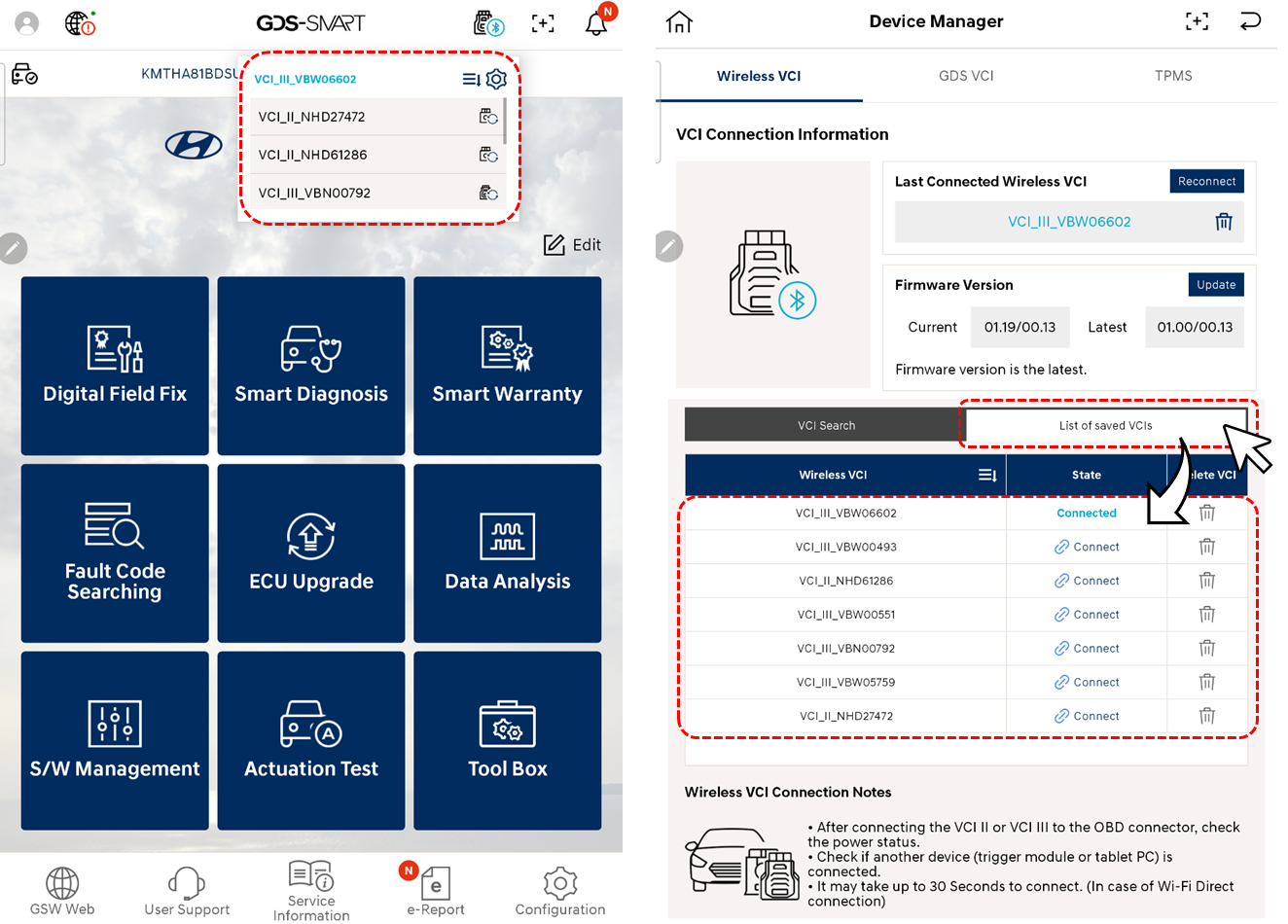

5-1. การปรับปรุงอินเทอร์เฟซ VCI
- ปัจจุบัน: เชื่อมต่ออัตโนมัติได้เฉพาะ VCI2 และ VCI3 ที่ใช้งานล่าสุด
- การปรับปรุง: มีรายการ VCI รองรับการสลับด้วยคลิกเดียว และมีหน้าต่างป๊อปอัปแจ้งเตือนเมื่อถอดอุปกรณ์

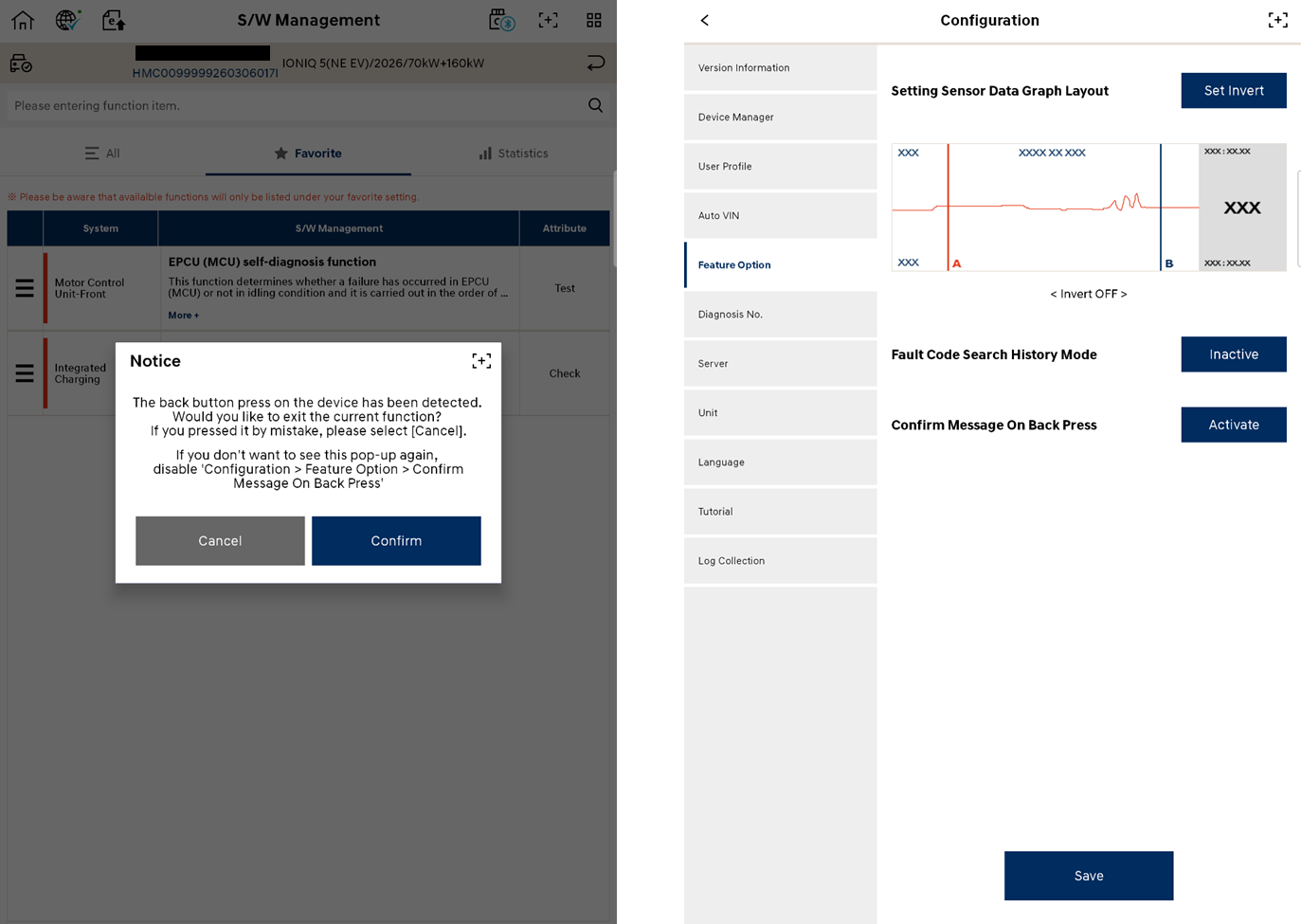

5-2. ข้อความเมื่อย้อนกลับ
- ปัจจุบัน: ออกจากหน้าจอทันทีเมื่อกดย้อนกลับ
- การปรับปรุง: เพิ่มหน้าต่างป๊อปอัปยืนยันก่อนออก
