KIA | KDS 2.0 | 故障排除：以太网必需的ECU升级失败

快速链接

• 适用范围
• 症状
• 原因
• 解决方案
• 常见错误代码
• 如果仍然无法解决

适用范围

使用以下方式进行以太网必需的ECU升级工作流程：

• VCI2 + ECI（有线以太网路径）
• VCI3 + 9针USB线（通过USB的以太网）
• KDS 2.0诊断设备和安卓平板

症状

• ECU升级失败并显示错误代码（XXXX‑XX‑XXXX）
• 查找错误代码 ⧉

原因

• 平板固定IP配置错误或缺失
• 安卓操作系统或Google Play系统更新过时
• VCI2/VCI3电源不稳定或连接不完整
• ECU/车辆端通信暂时卡顿，需要断电重置

解决方案

步骤1）确认正确的以太网硬件连接

注意：
系统或操作系统更新可能会重置手动配置的以太网设置。更新后请务必验证并在必要时重新配置设置。

确认以太网升级所需的具体连接方式：

• VCI2 + ECI：OBD → ECI → VCI2 → 平板

  请注意：
  确保所有连接器牢固插入，且电缆无弯折或损坏。

• VCI3 + 9针USB线：OBD → VCI3 → 9针USB → 平板

  请注意：
  确保所有连接器牢固插入，且电缆无弯折或损坏。

步骤2）确认平板设置中的静态/固定IP设置

• 点击导航栏中的最近应用按钮（□）。
• 打开安卓设置并导航至：

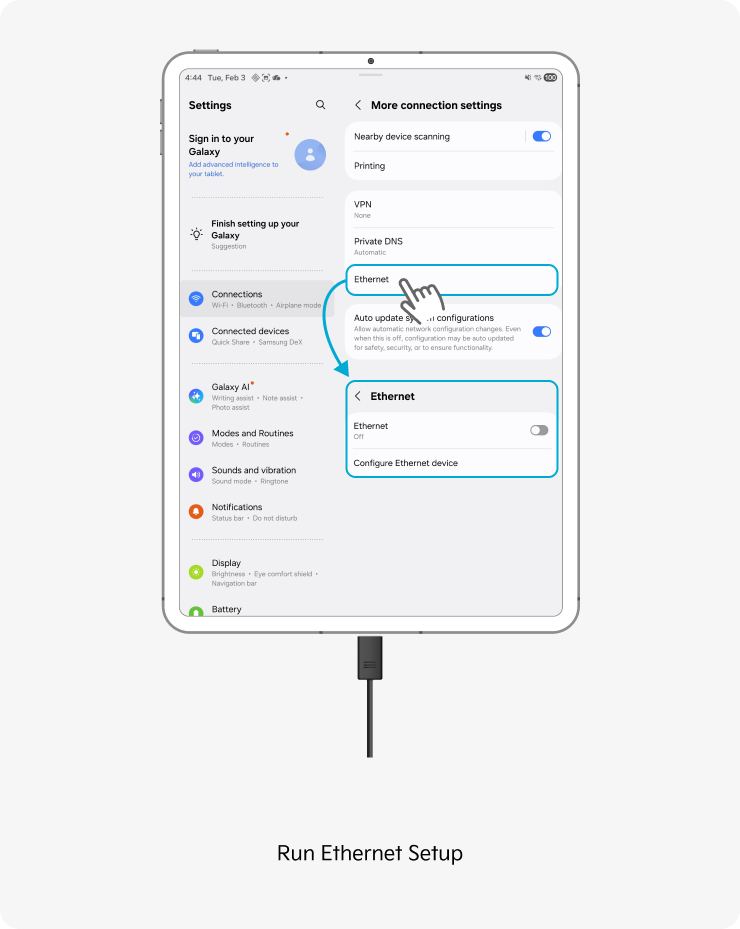

  • 变体A：设置 → 连接 → 更多连接设置 → 以太网 → 配置以太网设备
  • 变体B：设置 → 网络和互联网 → 以太网 → 配置以太网设备

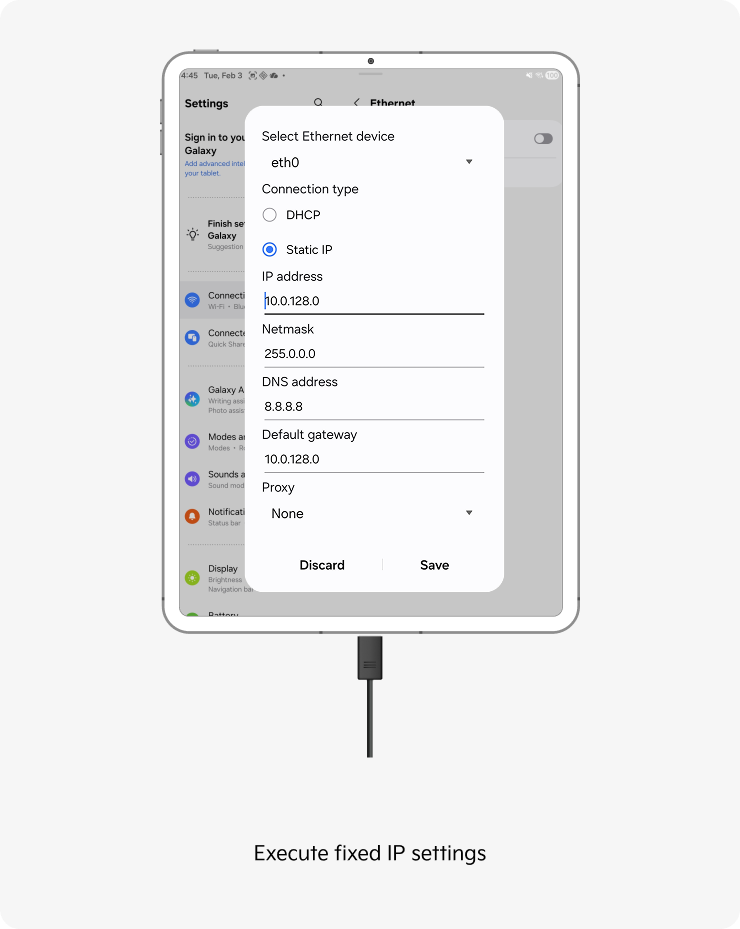

• 设置以下静态IP并点击[保存]：
  • IP地址：10.0.128.0
  • 子网掩码：255.0.0.0
  • DNS地址：8.8.8.8
  • 默认网关：10.0.128.0
  • 代理：无

步骤3）确认应用权限及安卓操作系统和Google Play系统更新

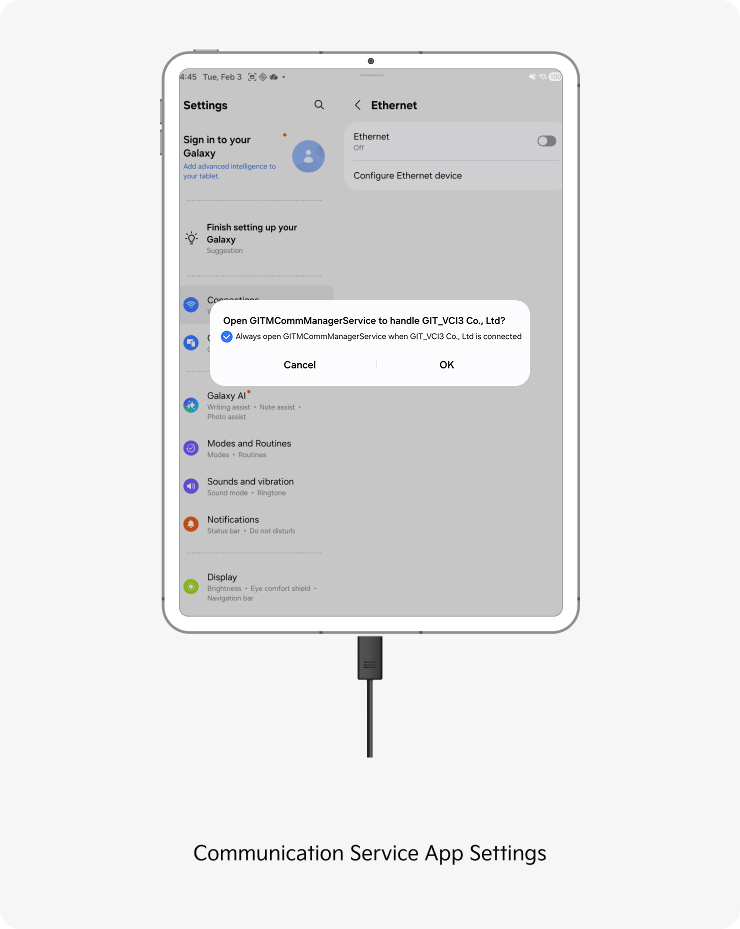

A. 应用权限 – GITMCommManagerService

执行ECU升级时，KDS 2.0会请求缺失的应用权限。
请务必点击[确定]或[允许]。

手动允许应用（GITMCommManagerService）权限：

必备应用权限指南：GLUV日志及无线连接稳定性 ⧉

B. 安卓操作系统及Google Play系统更新

1. 打开平板上的设置。
2. 进入关于平板 → 软件信息。
3. 选择Google Play系统更新。
4. 确保平板已完全更新（最低要求：安卓操作系统13及Google Play系统2024或更高版本）。

步骤4）完成步骤1–3后，若ECU升级仍失败

警告：拆卸车辆电池需确保安全作业条件。

1. 断开车辆电池连接。
2. 等待至少5分钟，确保所有ECU完全断电。
3. 重新连接电池，重试ECU升级过程2–3次。

步骤5）若问题依旧，重启平板

1. 完全关闭平板电源。
2. 等待约10秒。
3. 重新开机并再次尝试升级。

常见错误代码

如果仍然无法解决

如果以太网通信仍未启动，问题可能涉及VCI固件、ECI硬件或特定车辆条件。请联系我们并提供以下信息：

• 车辆识别码（VIN）
• 事件编号
• 错误代码（XXXX‑XX‑XXXX）
• 平板应用日志（如被要求）
  如何在KDS 2.0上从平板获取ECU日志 ⧉
