| 유형 | ☐ 공지 ☐ 수리 ☑ 안내 | 적용 지역 |
| 장비 | ☑ GDS Smart ☑ GNESIS Smart ☑ KDS 2.0 | 전체 |
| 발행일 | (KST) 개정 2024-12-17 | 기간 |
| 주제 | 차종별 실링 커넥터 매트릭스 | ☐ 임시 ☑ 영구 |
작성자: Oscar
이는 누수 테스트를 위한 적절한 장착과 최적의 성능을 보장합니다. 차종별로 호환되는 실링 커넥터에 대한 자세한 정보는, 차량 브랜드에 따라 첨부된 표 중 하나를 다운로드하여 아래 지침을 참고하여 해당하는 실링 커넥터를 확인하시기 바랍니다.
첨부된 호환 가이드를 어떻게 사용하나요?
- 차량 브랜드(현대, 기아, 또는 제네시스)의 호환 가이드를 다운로드하고 엽니다.
- 차량 모델 연도를 찾습니다.
- 점(●)과 부품 번호(Exxx 또는 Pxxx)를 통해 필요한 특정 실링 커넥터를 검색합니다.
- 가이드는 해당 차량 모델에 적용 가능한 커넥터를 표시합니다.

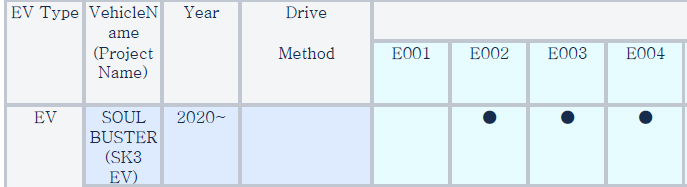

예) SK3 (쏘울 버스터 2020~)는 배터리 실링 커넥터 E002, E003, E004를 사용합니다.
- 가이드는 해당 차량 모델에 적용 가능한 커넥터를 표시합니다.

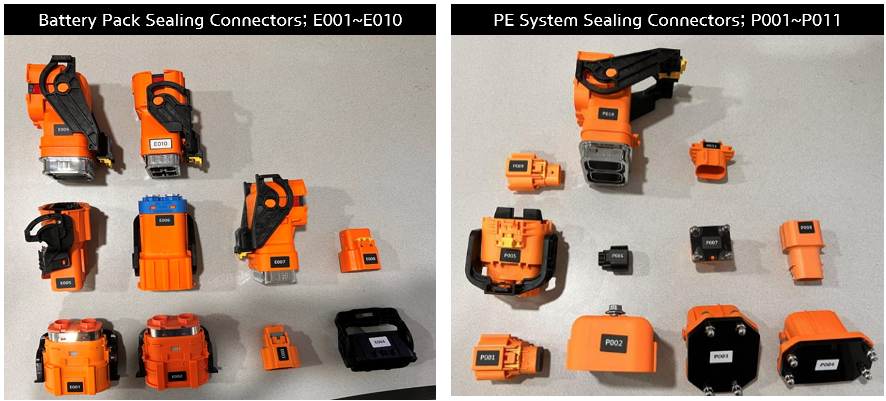

실링 커넥터는 어떻게 생겼나요?
PE 시스템 누수 테스트 실링 커넥터와 배터리 팩 누수 테스트 실링 커넥터는 외형이 다릅니다
-
- 배터리 팩 실링 커넥터: 이 커넥터의 부품 번호는 문자 "E"로 시작합니다.
- PE 시스템 검사 실링 커넥터: 이 커넥터의 부품 번호는 문자 "P"로 시작합니다.

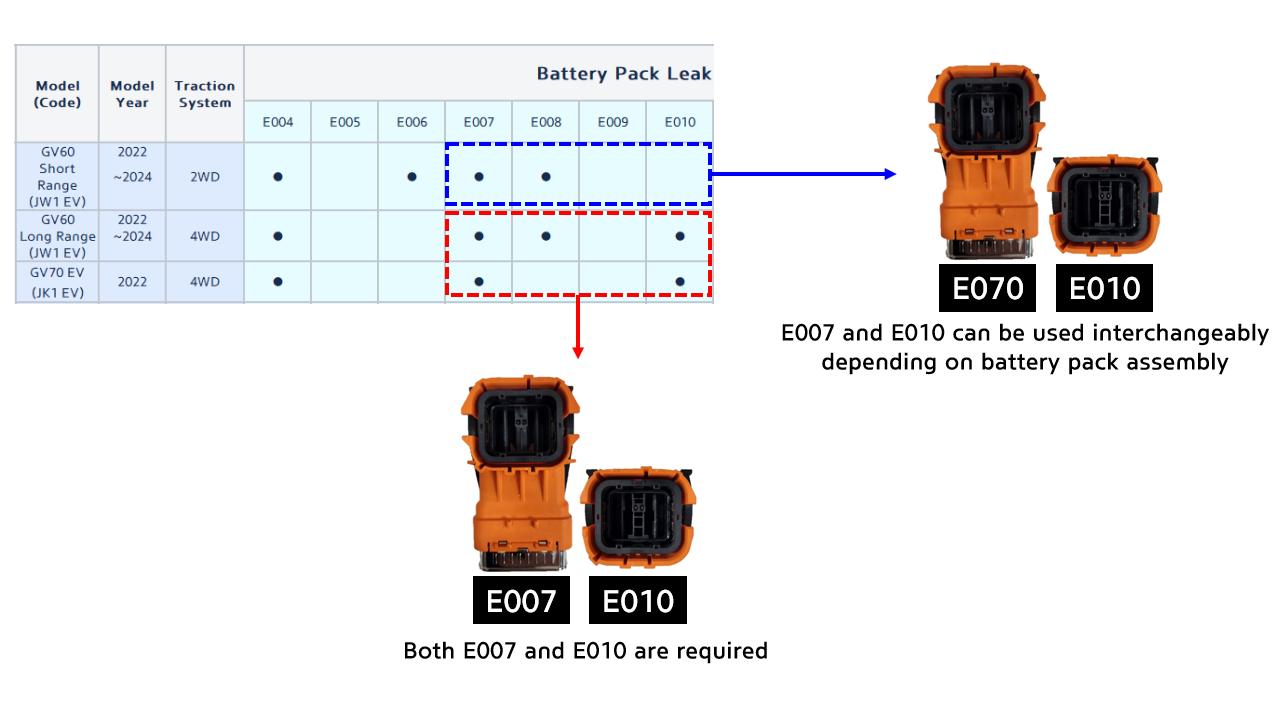

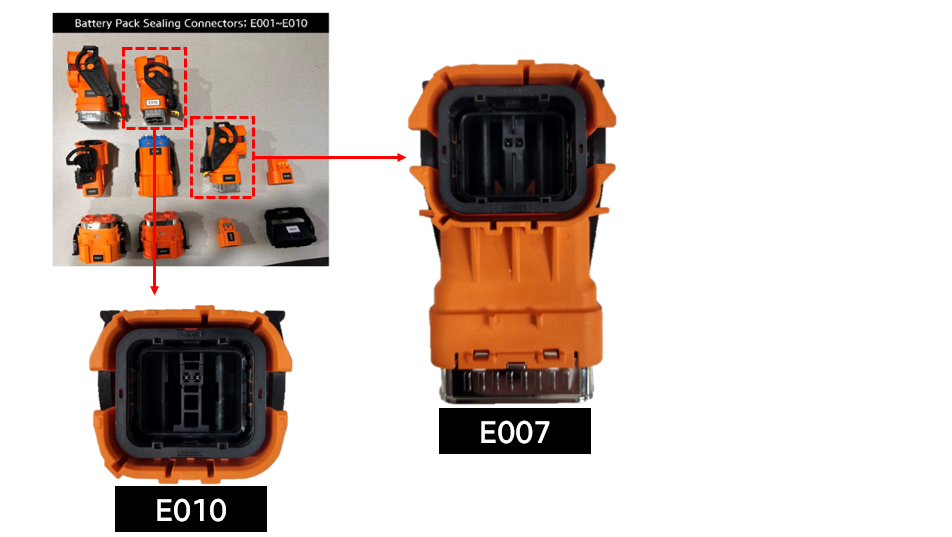

E007과 E010은 배터리 팩 조립 형태에 따라 사용할 수 있습니다
같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 구성에 따라 사용해야 합니다
첨부된 표를 참고하여 E007과 E010을 적절히 활용하세요
같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 구성에 따라 사용해야 합니다
[개정 사항]
| 2024-12-17 | 지원 모델이 업데이트되었으며 E007과 E010에 대한 추가 설명이 포함되었습니다. |
