[동영상]ECI(Ethernet Communication Interface) 연결 가이드 (이더넷 고정IP 설정 포함)

동영상가이드를 확인 유튜브가 보이시지 않을 경우,  여기를 클릭하여 영상을 다운 받아주세요.

  1. 개요
    이더넷 통신을 이용한 ECU 업그레이드 수행이 필요한 경우, GDS-M ECI 연결에 필요한 절차를 안내합니다.
    (GDS-M
    ECI간 최초 연결 시 1회 설정)
  2. 구성품

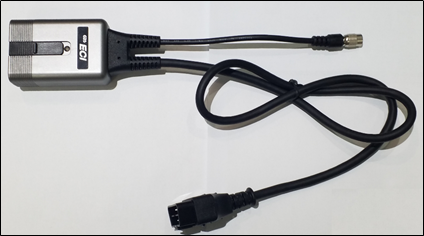

    1. ECI (Ethernet Communication Interface) 1개
    2. 5pin 케이블, C-type 케이블 각 1
    3. GDS-M 장비 1세트
  3. 구성품간 연결
    1. GDS-M, 케이블 연결
      태블릿 USB포트와 동일한 단자의 케이블(5pin 혹은 C-type)을 태블릿에 연결합니다.
    2. 케이블, ECI 연결
      케이블과 ECI 케이블의 화살표를 마주보게 하여 연결합니다.
    3. VCI-Ⅱ와 ECI를 연결합니다.
    4. ECI, 차량 연결
      ECI OBD
      케이블을 차량 OBD 단자에 연결합니다.
      (
      이더넷 통신이 필요한 차량이 아니여도 상관없습니다. ECI 전원인가만 필요합니다.)

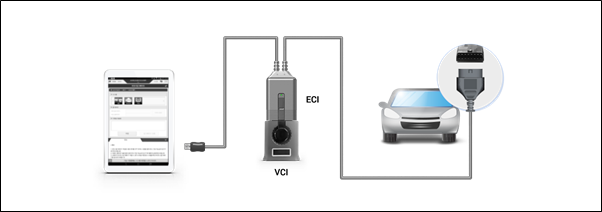

       2. ECI 연결 도식화





  1. 최초 이더넷 통신을 위한 태블릿 IP 설정
    1. 차량에 장비 연결
      아래 그림과 같이 GDS-M과 차량 OBD단자를 연결합니다.mceclip13.png
    2. 태블릿 이더넷 IP 설정

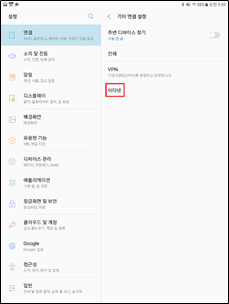

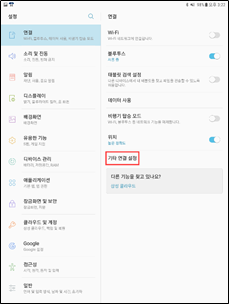

      1. 설정 > 연결 > 기타 연결 설정 > 이더넷 선택
        태블릿 OS 버전에 따라 화면구성이 상이할 수 있습니다.(설정 > 기타 연결 설정 > 이더넷)
        -
        차량 OBD단자와 ECI OBD 케이블 연결이 정상인 상태(VCI-II 녹색 LED 점등)임에도 이더넷 항목이 비활성화된 경우, 태블릿 USB포트에 연결된 ECI USB케이블을 재장착 후 활성화 여부 확인
    3. IP 설정

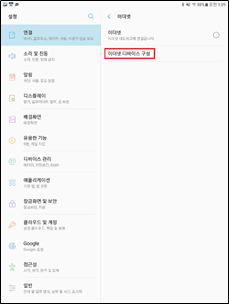

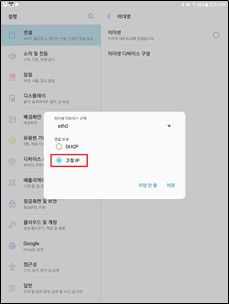

이더넷 디바이스 구성 > 고정 IP로 이동

mceclip17.png.

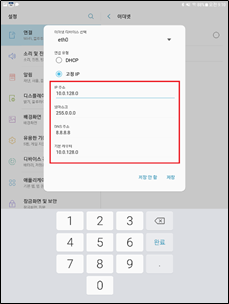

고정 IP 입력 후 저장을 합니다.


IP 주소 : 10.0.128.0

넷마스크 : 255.0.0.0

DNS 주소 : 8.8.8.8

기본 라우터 : 10.0.128.0



해당 절차까지 완료 하였으면 GDS M과 ECI와의 연결이 수행 되었습니다.
