개요
이더넷 통신을 이용한 ECU 업그레이드 수행이 필요한 경우, GDS-M과 ECI 연결에 필요한 절차를 안내합니다.
(GDS-M과 ECI간 최초 연결 시 1회 설정)
구성품

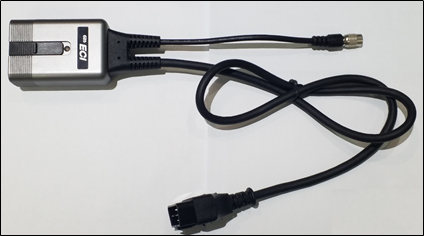

1. ECI (Ethernet Communication Interface) 1개
2. 5pin 케이블, C-type 케이블 각 1개
3. GDS-M 장비 1세트
구성품간 연결
1. GDS-M, 케이블 연결
  태블릿 USB포트와 동일한 단자의 케이블(5pin 혹은 C-type)을 태블릿에 연결합니다.
2. 케이블, ECI 연결
  케이블과 ECI 케이블의 화살표를 마주보게 하여 연결합니다.
3. VCI-Ⅱ와 ECI를 연결합니다.
  .
4. ECI, 차량 연결

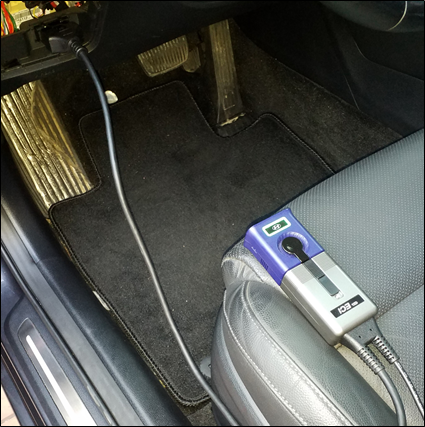

  ECI OBD 케이블을 차량 OBD 단자에 연결합니다.
  (이더넷 통신이 필요한 차량이 아니여도 상관없습니다. ECI 전원인가만 필요합니다.)

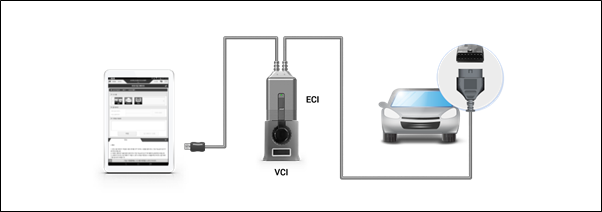

2. ECI 연결 도식화

최초 이더넷 통신을 위한 태블릿 IP 설정
1. 차량에 장비 연결

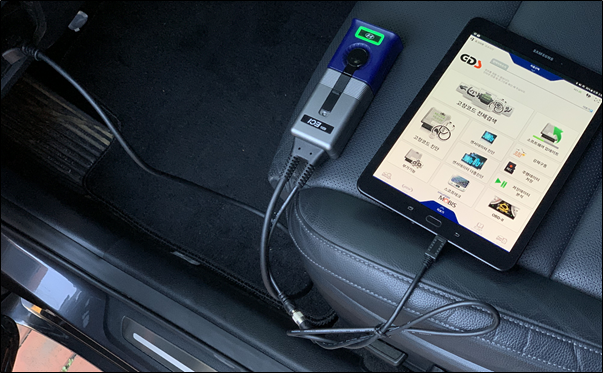

  아래 그림과 같이 GDS-M과 차량 OBD단자를 연결합니다.
2. 태블릿 이더넷 IP 설정

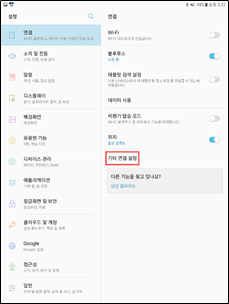

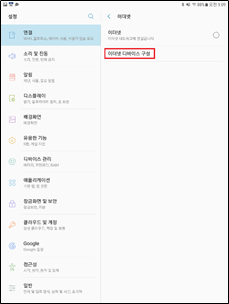

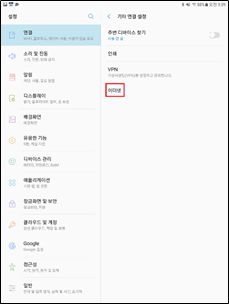

  1. 설정 > 연결 > 기타 연결 설정 > 이더넷 선택

    태블릿 OS 버전에 따라 화면구성이 상이할 수 있습니다.(설정 > 기타 연결 설정 > 이더넷)
    - 차량 OBD단자와 ECI OBD 케이블 연결이 정상인 상태(VCI-II 녹색 LED 점등)임에도 이더넷 항목이 비활성화된 경우, 태블릿 USB포트에 연결된 ECI USB케이블을 재장착 후 활성화 여부 확인

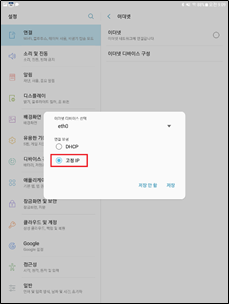

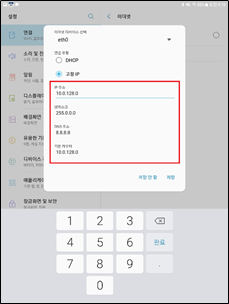

3. IP 설정
