இந்த ஆவணம் ஜெனிசிஸ் (GENESIS) மின்சார வாகன பேட்டரி பேக் மற்றும் PE சிஸ்டம் சீலிங் கனெக்டர்களின் பாகங்கள் எண் முறை (E, P, V இல் தொடங்கும்), இணைப்பு நிலைகள் (F, R), E007 மற்றும் E010 சாக்கெட் பொருந்தக்கூடிய தன்மை, வாகன மாதிரி வாரியான நிறுவல் வழிகாட்டி மற்றும் வென்டிங் வால்வு விவரக்குறிப்புகளை விரிவாக வழங்குகிறது. 2025~2026 சமீபத்திய மாடல்கள் மற்றும் புதிதாக நிறுவப்பட்ட வென்டிங் அடாப்டர்கள் இதில் அடங்கும்.
📑 உள்ளடக்க அட்டவணை
முக்கிய சுருக்கம் மற்றும் சீலிங் 4 முக்கிய விதிகள்
- பேட்டரி பேக் சீலிங் கனெக்டர்கள்: பாகங்களின் எண்கள் "E" எழுத்தில் தொடங்குகின்றன. (E001 ~ E016)
- PE சிஸ்டம் சோதனை சீலிங் கனெக்டர்கள்: பாகங்களின் எண்கள் "P" எழுத்தில் தொடங்குகின்றன. (P001 ~ P019)
-
கனெக்டர் இணைக்கும் இடம்: F என்பது பேட்டரி பேக் முன்புறத்தையும் (Front), R என்பது பேட்டரி பேக் பின்புறத்தையும் (Rear) குறிக்கிறது. (உதா:
P001(F)= பேட்டரி பேக் முன்புற இணைப்பு,F/R= பேட்டரி பேக் முன்/பின் பொதுவானது) - வென்டிங் வால்வு அடாப்டர்கள்: பாகங்களின் எண்கள் "V" எழுத்தில் தொடங்குகின்றன. (V001 ~ V008)
-
HEV / PHEV பேட்டரி வென்டிங் கிட்: பொதுவான
HK09356-P7000கிட் பொருந்தும். - E007 மற்றும் E010 பொருந்தக்கூடிய கொள்கை: ஒரே சாக்கெட் வடிவமைப்பைக் கொண்டுள்ளன, மேலும் வாகன பேட்டரி பேக் உள்ளமைப்பு மற்றும் டெர்மினல் வடிவத்திற்கு ஏற்ப பயன்படுத்தப்பட வேண்டும்.

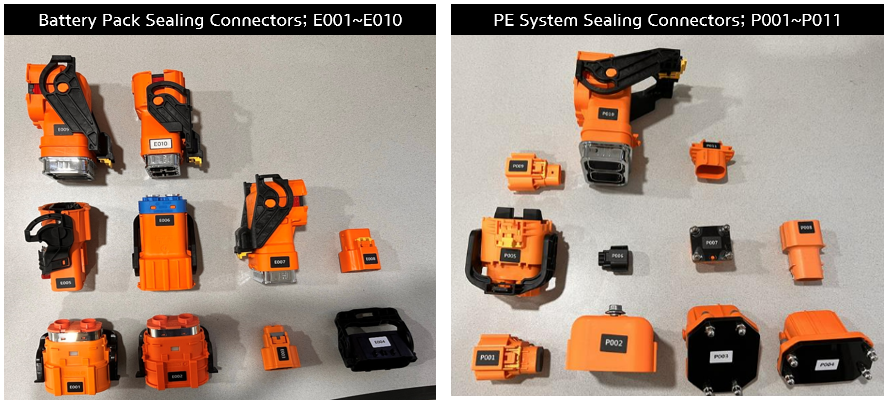

சீலிங் கனெக்டர்கள் எவ்வாறு இருக்கும்?
PE சிஸ்டம் சீலிங் கனெக்டர்கள் மற்றும் பேட்டரி பேக் சீலிங் கனெக்டர்கள் தனித்துவமான தோற்ற அமைப்பைக் கொண்டுள்ளன.
- பேட்டரி பேக் சீலிங் கனெக்டர்கள்: பாகங்களின் எண்கள் "E" எழுத்தில் தொடங்குகின்றன. (E001 ~ E016)
- PE சிஸ்டம் சோதனை சீலிங் கனெக்டர்கள்: பாகங்களின் எண்கள் "P" எழுத்தில் தொடங்குகின்றன. (P001 ~ P019) (F: பேட்டரி பேக் முன்/Front, R: பேட்டரி பேக் பின்/Rear)
- வென்டிங் வால்வு அடாப்டர்கள்: பாகங்களின் எண்கள் "V" எழுத்தில் தொடங்குகின்றன. (V001 ~ V008)
-
ஹைப்ரிட் (HEV/PHEV) வென்டிங் கிட்: பொதுவான
HK09356-P7000கிட் பொருந்தும்.

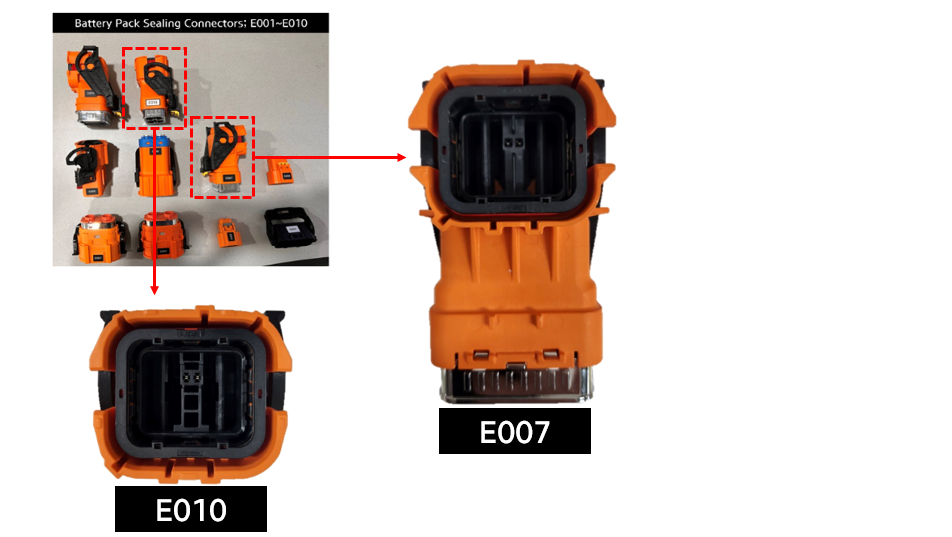

E007 மற்றும் E010 பேட்டரி பேக் இணைப்பு அமைப்பிற்கு ஏற்ப பயன்படுத்தப்பட வேண்டும்
அவை ஒரே வெளிப்புற சாக்கெட் அமைப்பைக் கொண்டுள்ளன, ஆனால் வாகன அமைப்பிற்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்
[முக்கிய தொழில்நுட்பக் குறிப்பு] E007 மற்றும் E010 வெளிப்புற சாக்கெட் அமைப்பில் ஒரே மாதிரியானவை, ஆனால் உட்புற டெர்மினல் பின் அமைப்பில் வேறுபடுகின்றன. தவறான பொருத்தத்தால் ஏற்படும் சேதம் மற்றும் காற்று கசிவைத் தடுக்க குறிப்பிட்ட பேட்டரி பேக்கிற்குரிய சரியான கனெக்டரை மட்டுமே பொருத்தவும்.
ஜெனிசிஸ் (GENESIS) வாகன மாதிரி வாரியான சீலிங் கனெக்டர் வழிகாட்டி
💡 வாகன விவரக்குறிப்புகள் மற்றும் சீலிங் கனெக்டர் விவரங்களைப் பார்க்க கீழே உள்ள வாகன மாதிரியைக் கிளிக் செய்யவும்.
GV60 Standard (JW1 EV) (MY 2022~2025)
2WD
விவரங்களைக் காண்க ▾
GV60 Standard (JW1 EV) (MY 2022~2025)
GV60 Long Range (JW1 EV) (MY 2022~2025)
4WD
விவரங்களைக் காண்க ▾
GV60 Long Range (JW1 EV) (MY 2022~2025)
Electrified GV70 (JK1 EV) (MY 2022~2024)
4WD
விவரங்களைக் காண்க ▾
Electrified GV70 (JK1 EV) (MY 2022~2024)
Electrified GV70 PE (JK1 EV PE) (MY 2025~)
4WD
விவரங்களைக் காண்க ▾
Electrified GV70 PE (JK1 EV PE) (MY 2025~)
Electrified G80 (RG3 EV) (MY 2022~2023)
4WD
விவரங்களைக் காண்க ▾
Electrified G80 (RG3 EV) (MY 2022~2023)
Electrified G80 PE (RG3 EV PE) (MY 2025~)
4WD
விவரங்களைக் காண்க ▾
Electrified G80 PE (RG3 EV PE) (MY 2025~)
ஜெனிசிஸ் (GENESIS) அனைத்து வாகனங்கள் சீலிங் கனெக்டர் விரிவான ஒப்பீட்டு அட்டவணை
※ ஆதரவு வரம்பு அறிவிப்பு (Positive கொள்கை): இந்த அட்டவணையில் வெளிப்படையாக பட்டியலிடப்பட்டுள்ள வாகன மாதிரிகள் மற்றும் மாடல் ஆண்டுகளுக்கு மட்டுமே ஆதரவு உண்டு. பட்டியலிடப்படாத மாதிரிகளுக்கு ஆதரவு இல்லை.
※ குறியீடு விளக்கம்: F = பேட்டரி பேக் முன்புறம் (Front), R = பேட்டரி பேக் பின்புறம் (Rear), F/R = பேட்டரி பேக் முன்/பின் பொதுவானது
| வாகன மாதிரி | மாடல் ஆண்டு | இயக்க முறை | பேட்டரி பேக் (BSA) சீலிங் கனெக்டர்கள் | PE சிஸ்டம் சீலிங் கனெக்டர்கள் (F: பேட்டரி பேக் முன், R: பேட்டரி பேக் பின்) | வென்டிங் வால்வு விவரக்குறிப்பு |
|---|---|---|---|---|---|
| GV60 Standard (JW1 EV) | MY 2022~2025 | 2WD | E004, E006, E007, E008 | F: P001(F), P004(F) / R: P002(R), P003(R) | - |
| GV60 Long Range (JW1 EV) | MY 2022~2025 | 4WD | E004, E007, E008, E010 | F: P001(F), P004(F) / R: P002(R), P003(R) | - |
| Electrified GV70 (JK1 EV) | MY 2022~2024 | 4WD | E004, E007, E010 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | - |
| Electrified GV70 PE (JK1 EV PE) | MY 2025~ | 4WD | E004, E007, E010 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | V001 x 2ea, V002 x 2ea |
| Electrified G80 (RG3 EV) | MY 2022~2023 | 4WD | E004, E007, E009 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | - |
| Electrified G80 PE (RG3 EV PE) | MY 2025~ | 4WD | E004, E007, E009 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | V001 x 4ea, V002 x 1ea, V005 x 2ea |
திருத்த வரலாறு (Revision History)
| தேதி | திருத்த விவரம் |
|---|---|
| 2026-08-24 | [முக்கிய வழக்கமான திருத்தம்] 2025~2026 ஆம் ஆண்டிற்கான புதிய மின்சார வாகன மாதிரிகள் மற்றும் V-தொடர் வென்டிங் அடாப்டர் விவரக்குறிப்புகள் முழுமையாக சேர்க்கப்பட்டுள்ளன. |
| 2024-12-17 | [தொடக்க வெளியீடு] ஆதரிக்கப்படும் மாடல்களின் ஆரம்ப மேட்ரிக்ஸ் மற்றும் E007 / E010 பொருந்தக்கூடிய வழிகாட்டி சேர்க்கப்பட்டது. |
