ขั้วต่อซีลของชุดแบตเตอรี่ EV และระบบ PE ของ HYUNDAI แบ่งเป็นซีรีส์ E, P และ V ตามหมายเลขชิ้นส่วน โดยตำแหน่งติดตั้งระบุด้วย F (ด้านหน้า) และ R (ด้านหลัง) E007 และ E010 ใช้ซ็อกเก็ตชนิดเดียวกัน แต่มีการจัดวางขั้วต่อภายในแตกต่างกัน จึงต้องเลือกให้ตรงตามรุ่น มีการระบุข้อมูลจำเพาะโดยละเอียดสำหรับขั้วต่อซีลของรถยนต์และวาล์วระบายอากาศ

📑 สารบัญ



บทสรุปสำหรับผู้บริหารและหลักเกณฑ์การซีล

  • ขั้วต่อซีลชุดแบตเตอรี่: หมายเลขชิ้นส่วนขึ้นต้นด้วย ตัวอักษร "E" (E001 ~ E016)
  • ขั้วต่อซีลระบบ PE: หมายเลขชิ้นส่วนขึ้นต้นด้วย ตัวอักษร "P" (P001 ~ P019)
  • คู่มือตำแหน่งขั้วต่อ: F หมายถึงตำแหน่งด้านหน้าของชุดแบตเตอรี่ และ R หมายถึงตำแหน่งด้านหลังของชุดแบตเตอรี่ (เช่น P001(F) = ด้านหน้าชุดแบตเตอรี่, F/R = ใช้ร่วมกันสำหรับด้านหน้าและด้านหลังชุดแบตเตอรี่)
  • อะแดปเตอร์วาล์วระบายอากาศ: หมายเลขชิ้นส่วนขึ้นต้นด้วย ตัวอักษร "V" (V001 ~ V008)
  • ชุดระบายอากาศแบตเตอรี่ HEV / PHEV: ใช้ชุดอุปกรณ์มาตรฐาน HK09356-P7000
  • หลักการความเข้ากันได้ของ E007 กับ E010: ออกแบบให้มีรูปทรงซ็อกเก็ตเหมือนกัน และเลือกใช้ตามการกำหนดค่าชุดประกอบแบตเตอรี่แต่ละแบบ

ขั้วต่อซีลมีลักษณะอย่างไร?

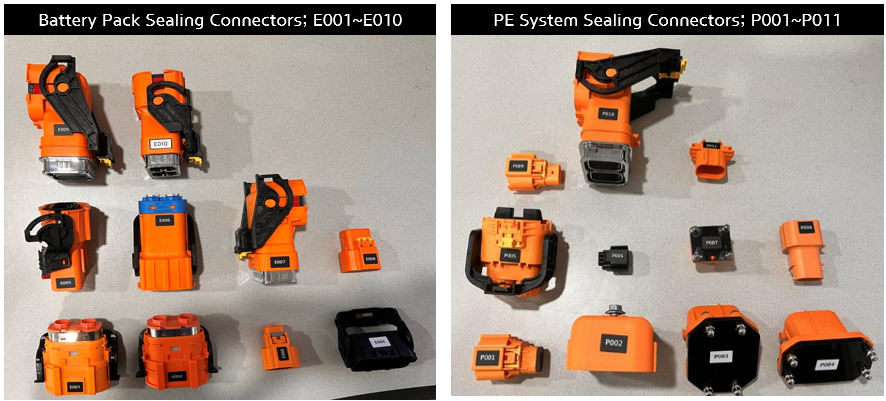

ขั้วต่อซีลระบบ PE และขั้วต่อซีลชุดแบตเตอรี่มีรูปทรงทางกายภาพแตกต่างกันอย่างชัดเจน

  • ชุดแบตเตอรี่ ขั้วต่อซีล: หมายเลขชิ้นส่วนขึ้นต้นด้วย ตัวอักษร "E" (E001 ~ E016)
  • ระบบ PE ขั้วต่อซีล: หมายเลขชิ้นส่วนขึ้นต้นด้วย ตัวอักษร "P" (P001 ~ P019) (F: ด้านหน้าชุดแบตเตอรี่, R: ด้านหลังชุดแบตเตอรี่)
  • วาล์วระบายอากาศ อะแดปเตอร์: หมายเลขชิ้นส่วนขึ้นต้นด้วย ตัวอักษร "V" (V001 ~ V008)
  • HEV / PHEV ชุดระบายอากาศ: ใช้ชุดอุปกรณ์มาตรฐาน HK09356-P7000

High-Voltage Battery Pack and PE System Sealing Connectors



E007 และ E010 ใช้งานตามการกำหนดค่าชุดประกอบแบตเตอรี่

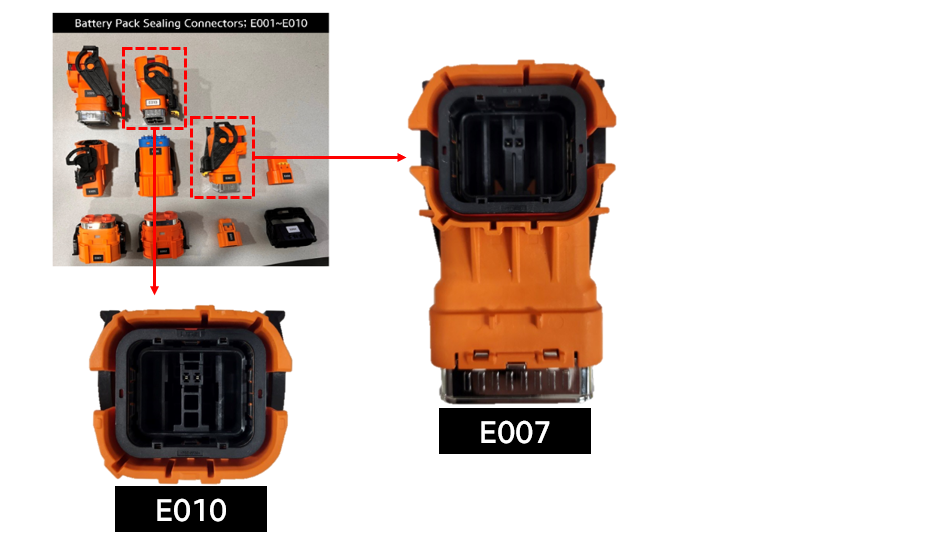

ทั้งสองรุ่นมีรูปทรงซ็อกเก็ตภายนอกเหมือนกัน แต่มีการกำหนดค่าขั้วต่อภายในแตกต่างกัน

[คำแนะนำทางเทคนิคที่สำคัญ] E007 และ E010 มีรูปทรงซ็อกเก็ตภายนอกเหมือนกัน แต่มีรูปแบบพินขั้วต่อและร่องกำหนดตำแหน่งภายในแตกต่างกัน ต้องติดตั้งขั้วต่อที่ตรงกับชุดประกอบแบตเตอรี่โดยเฉพาะเสมอ เพื่อป้องกันความเสียหายจากการประกอบไม่ถูกต้องและการรั่วไหลของอากาศ

E007 vs E010

คู่มือขั้วต่อซีลสำหรับรถยนต์ HYUNDAI

💡 คลิกรุ่นรถด้านล่าง เพื่อขยายและดูข้อมูลจำเพาะของขั้วต่อซีลชุดแบตเตอรี่ (BSA) และระบบ PE ที่ใช้ได้

IONIQ Electric (AE EV) (MY 2017~2020)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E001 E003 E004 E005
วาล์วระบายอากาศ: -
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



KONA Electric (OS EV / OSe / OSi / OSc) (MY 2019~2021)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E001 หรือ E002 E003 E004
วาล์วระบายอากาศ: -
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



The All-New KONA Electric (SX2 EV) (MY 2024~)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E007
วาล์วระบายอากาศ: อะแดปเตอร์ท่อลม BA201
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): P003(F)
ด้านหลังชุดแบตเตอรี่ (R): -
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



IONIQ 5 (NE EV / NE1a EV) (MY 2022~2024)

2WD / 4WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E006 E007 E008
วาล์วระบายอากาศ: V001 x 2 ชิ้น, V002 x 2 ชิ้น
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
ด้านหลังชุดแบตเตอรี่ (R): 4WD: P002(R), P003(R) รุ่น PTC ให้เพิ่ม P008(PTC)
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



IONIQ 5 PE (NE EV PE) (MY 2025~)

2WD / 4WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E006 E007 E008
วาล์วระบายอากาศ: ระยะไกล: V001 x 2, V002 x 2 / มาตรฐาน: V005 x 2, V002 x 2
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): P001(F) P003(F/R) P006(F) P008(F)
ด้านหลังชุดแบตเตอรี่ (R): P003(F/R) P013(R)
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



IONIQ 5 N (NE EV N) (MY 2024~)

4WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E007 E008 E010
วาล์วระบายอากาศ: V001 x 2 ชิ้น, V002 x 2 ชิ้น
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F)
ด้านหลังชุดแบตเตอรี่ (R): P003(F/R) P006(F/R) P013(R)
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



IONIQ 6 (CE EV) (MY 2023~2024)

2WD / 4WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E006 E007 E008
วาล์วระบายอากาศ: -
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
ด้านหลังชุดแบตเตอรี่ (R): 4WD: P002(R), P003(R)
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



IONIQ 6 PE (CE EV PE) (MY 2025~)

2WD / 4WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E006 E007 E008
วาล์วระบายอากาศ: ระยะไกล: V001 x 2, V002 x 4 / มาตรฐาน: V005 x 2, V002 x 4
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): 4WD: P001(F), P002(F), P003(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
ด้านหลังชุดแบตเตอรี่ (R): -
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



CASPER Electric (AX1 EV) (MY 2024~)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E009
วาล์วระบายอากาศ: ท่อลม BA102 x 2 ชิ้น
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



Porter II Electric (HR EV / HR EV PE) (MY 2020~)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E002 E003 E004
วาล์วระบายอากาศ: PE รุ่นปี MY 2025 ขึ้นไป: วาล์วระบายอากาศด้านข้าง 2 ตัวบนเคสล่าง
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



ST1 (TSD-A01 EV) (MY 2025~)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 E007
วาล์วระบายอากาศ: V001 x 4 ชิ้น
⚡ ขั้วต่อซีลระบบ PE
ด้านหน้าชุดแบตเตอรี่ (F): P001(F) P003(F) P007(F) P009(F) P013(F)
ด้านหลังชุดแบตเตอรี่ (R): -
(F: ด้านหน้าชุดแบตเตอรี่ / R: ด้านหลังชุดแบตเตอรี่)



SANTA FE HEV (TM / MX5 HEV) (MY 2022~)

2WD / AWD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
PH001 PH002
วาล์วระบายอากาศ: HK09356-P7000
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



STARIA HEV (US4 HEV) (MY 2025~)

2WD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E004 PH002 PH007
วาล์วระบายอากาศ: HK09356-P7000
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



SANTA FE / TUCSON PHEV (TM / MX5 / NX4e PHEV) (MY 2021~)

AWD ดูรายละเอียด ▾
🔋 ขั้วต่อซีลชุดแบตเตอรี่แรงดันสูง (BSA)
E003/E004 PH002 PH003
วาล์วระบายอากาศ: HK09356-P7000 (MX5/NX4e รุ่นปี 2025 ขึ้นไป: V001 x 2)
⚡ ขั้วต่อซีลระบบ PE
ไม่สามารถใช้ได้ (ช่องทางเข้าเดี่ยว / ไม่รวมการทดสอบ PE)



ตารางเมทริกซ์ขั้วต่อซีลฉบับสมบูรณ์ของ HYUNDAI

※ ประกาศขอบเขตการรองรับ (นโยบายเชิงบวก): รองรับเฉพาะรุ่นรถและปีรุ่นที่ระบุไว้อย่างชัดเจนในตารางนี้เท่านั้น ไม่รองรับรุ่นรถหรือปีรุ่นที่ไม่ได้ระบุไว้
※ คู่มือสัญลักษณ์ตำแหน่ง: F = ด้านหน้าชุดแบตเตอรี่, R = ด้านหลังชุดแบตเตอรี่, F/R = ใช้ร่วมกันสำหรับด้านหน้าและด้านหลังชุดแบตเตอรี่

รุ่นรถ ปีรุ่น ระบบขับเคลื่อน ขั้วต่อซีลชุดแบตเตอรี่ (BSA) ขั้วต่อซีลระบบ PE (F: ด้านหน้าชุดแบตเตอรี่, R: ด้านหลังชุดแบตเตอรี่) การซีลวาล์วระบายอากาศ
IONIQ Electric (AE EV) MY 2017~2020 2WD E001, E003, E004, E005 - -
KONA Electric (OS EV / OSe / OSi / OSc) MY 2019~2021 2WD E001 หรือ E002, E003, E004 - -
The All-New KONA Electric (SX2 EV) MY 2024~ 2WD E004, E007 F: P003(F) อะแดปเตอร์ท่อลม BA201
IONIQ 5 (NE EV / NE1a EV) MY 2022~2024 2WD / 4WD E004, E006, E007, E008 F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), รุ่น PTC ให้เพิ่ม P008(PTC) V001 x 2 ชิ้น, V002 x 2 ชิ้น
IONIQ 5 PE (NE EV PE) MY 2025~ 2WD / 4WD E004, E006, E007, E008 F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R), P013(R) ระยะไกล: V001 x 2, V002 x 2 / มาตรฐาน: V005 x 2, V002 x 2
IONIQ 5 N (NE EV N) MY 2024~ 4WD E004, E007, E008, E010 F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F) / R: P003(F/R), P006(F/R), P013(R) V001 x 2 ชิ้น, V002 x 2 ชิ้น
IONIQ 6 (CE EV) MY 2023~2024 2WD / 4WD E004, E006, E007, E008 F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R) -
IONIQ 6 PE (CE EV PE) MY 2025~ 2WD / 4WD E004, E006, E007, E008 F: 4WD: P001(F), P002(F), P003(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) ระยะไกล: V001 x 2, V002 x 4 / มาตรฐาน: V005 x 2, V002 x 4
CASPER Electric (AX1 EV) MY 2024~ 2WD E004, E009 - ท่อลม BA102 x 2 ชิ้น
Porter II Electric (HR EV / HR EV PE) MY 2020~ 2WD E002, E003, E004 - PE รุ่นปี MY 2025 ขึ้นไป: วาล์วระบายอากาศด้านข้าง 2 ตัวบนเคสล่าง
ST1 (TSD-A01 EV) MY 2025~ 2WD E004, E007 F: P001(F), P003(F), P007(F), P009(F), P013(F) V001 x 4 ชิ้น
SANTA FE HEV (TM / MX5 HEV) MY 2022~ 2WD / AWD PH001, PH002 - HK09356-P7000
STARIA HEV (US4 HEV) MY 2025~ 2WD E004, PH002, PH007 - HK09356-P7000
SANTA FE / TUCSON PHEV (TM / MX5 / NX4e PHEV) MY 2021~ AWD E003/E004, PH002, PH003 - HK09356-P7000 (MX5/NX4e รุ่นปี 2025 ขึ้นไป: V001 x 2)
