บทความนี้อธิบายวิธีตั้งค่าการเชื่อมต่อ Ethernet โดยตรวจสอบการเชื่อมต่อฮาร์ดแวร์ เลือก Ethernet ในการตั้งค่าแท็บเล็ตพีซี กำหนดค่าอุปกรณ์ให้ใช้ IP แบบคงที่ และบันทึกที่อยู่ IP ที่ป้อน
โปรดทราบ
ในการดำเนินการอัปเกรด ECU และการวินิจฉัยที่ต้องใช้ Ethernet จำเป็นต้องตั้งค่าเครื่องมือวิเคราะห์ดังต่อไปนี้:
- เมื่อใช้ VCI2 ต้องใช้ ECI (โมดูลการสื่อสาร Ethernet) และสายเชื่อมต่อระหว่าง VCI2-ECI-แท็บเล็ตพีซี ภาคผนวก วิธีตั้งค่า ECI, VCI2 และแท็บเล็ตพีซี
- เมื่อใช้ VCI3 ต้องใช้สายที่กำหนด ( P/N: G1XDDCA020 ) เพื่อเชื่อมต่อระหว่าง VCI3-แท็บเล็ตพีซี
1. ดำเนินการตั้งค่า Ethernet
✅ โปรดตรวจสอบการเชื่อมต่อ VCI และสายเคเบิลเมื่อปุ่ม Ethernet ไม่พร้อมใช้งาน

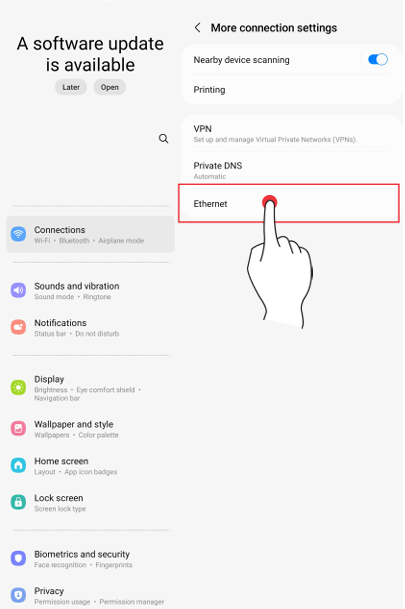

ในการตั้งค่า OS ให้เลือก การตั้งค่า > การเชื่อมต่อ > การตั้งค่าการเชื่อมต่อเพิ่มเติม > Ethernet
2. การกำหนดค่าอุปกรณ์ Ethernet

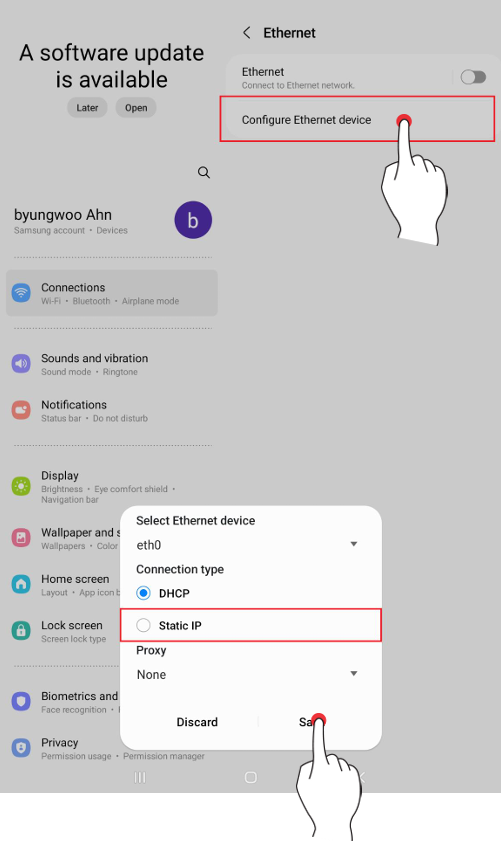

เลือกการตั้งค่า IP แบบคงที่ในการกำหนดค่าอุปกรณ์ Ethernet

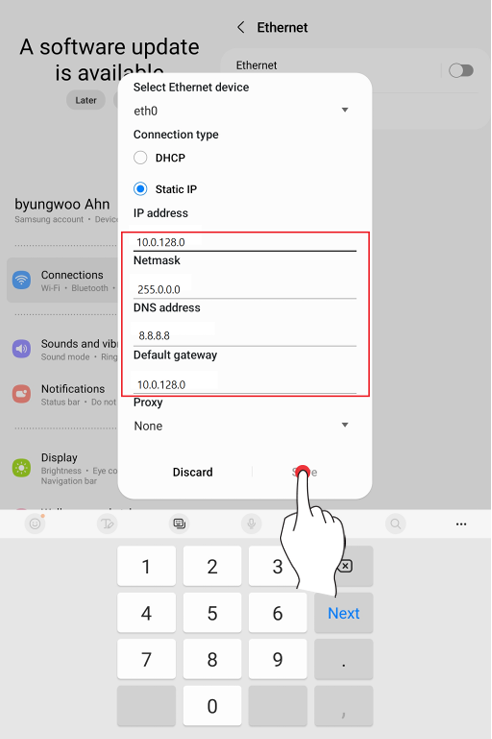

3. ป้อน IP แบบคงที่และบันทึก
โปรดป้อน IP แบบคงที่โดยอ้างอิงค่าที่แสดงบนหน้าจอ แล้วบันทึก

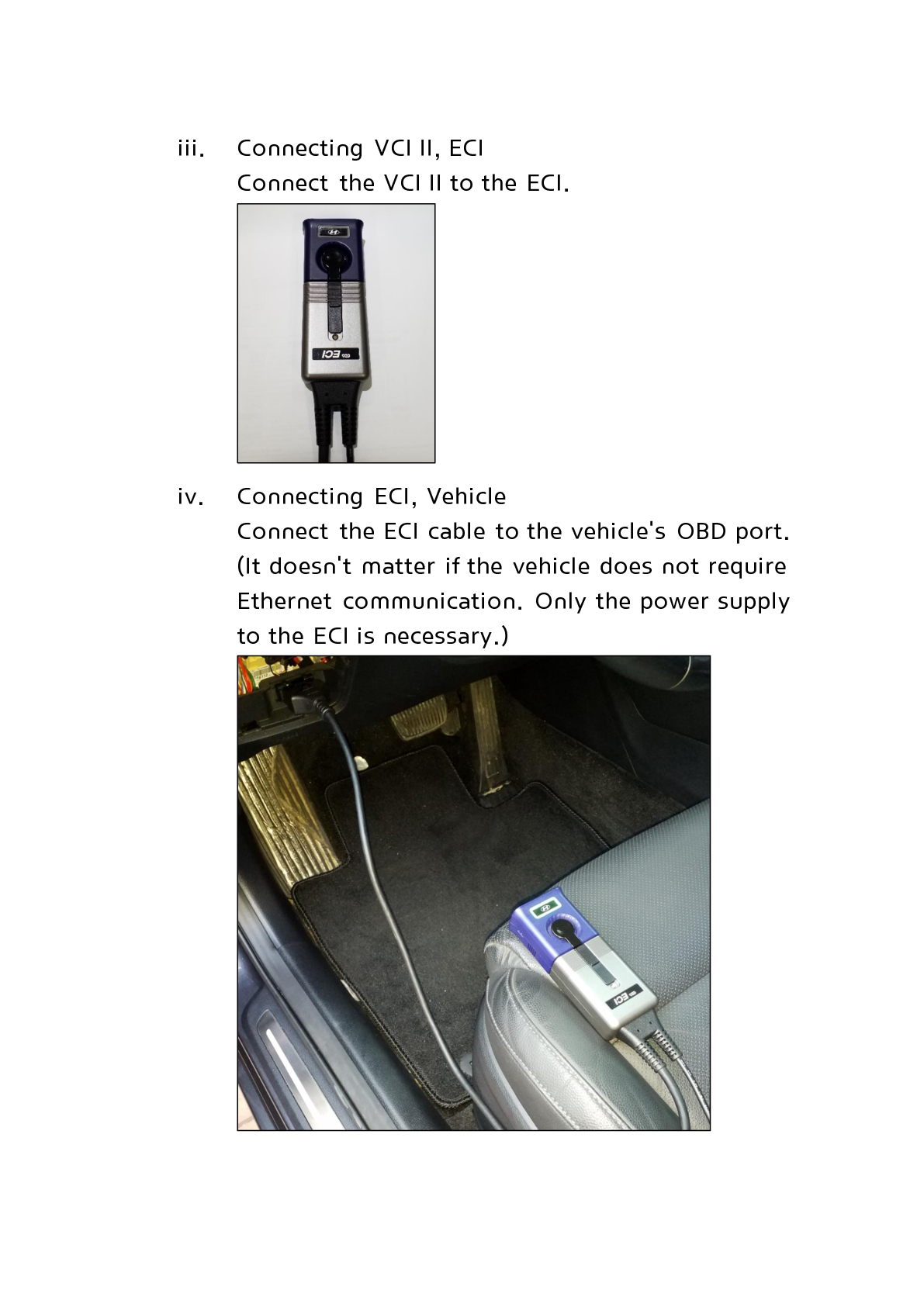

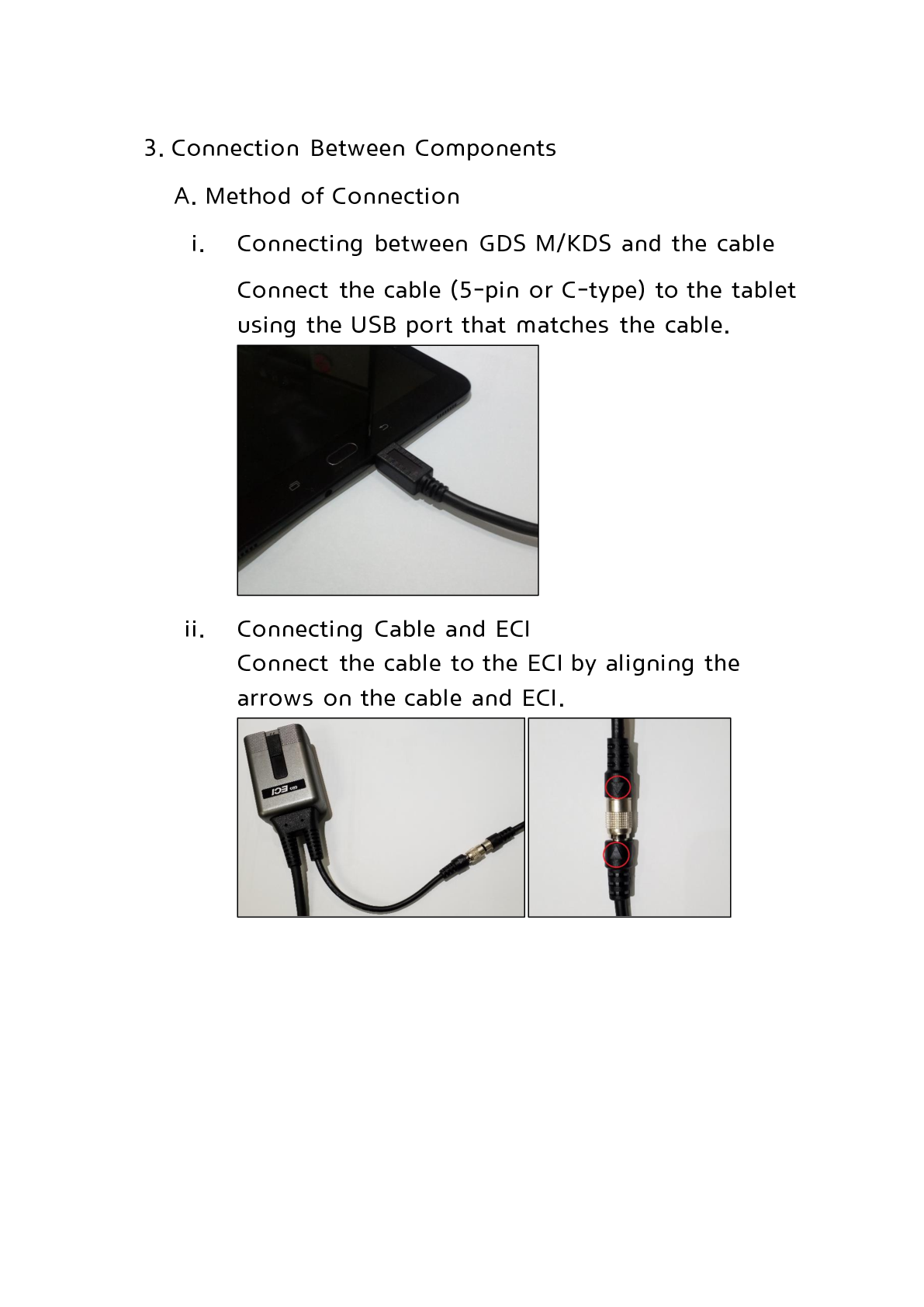

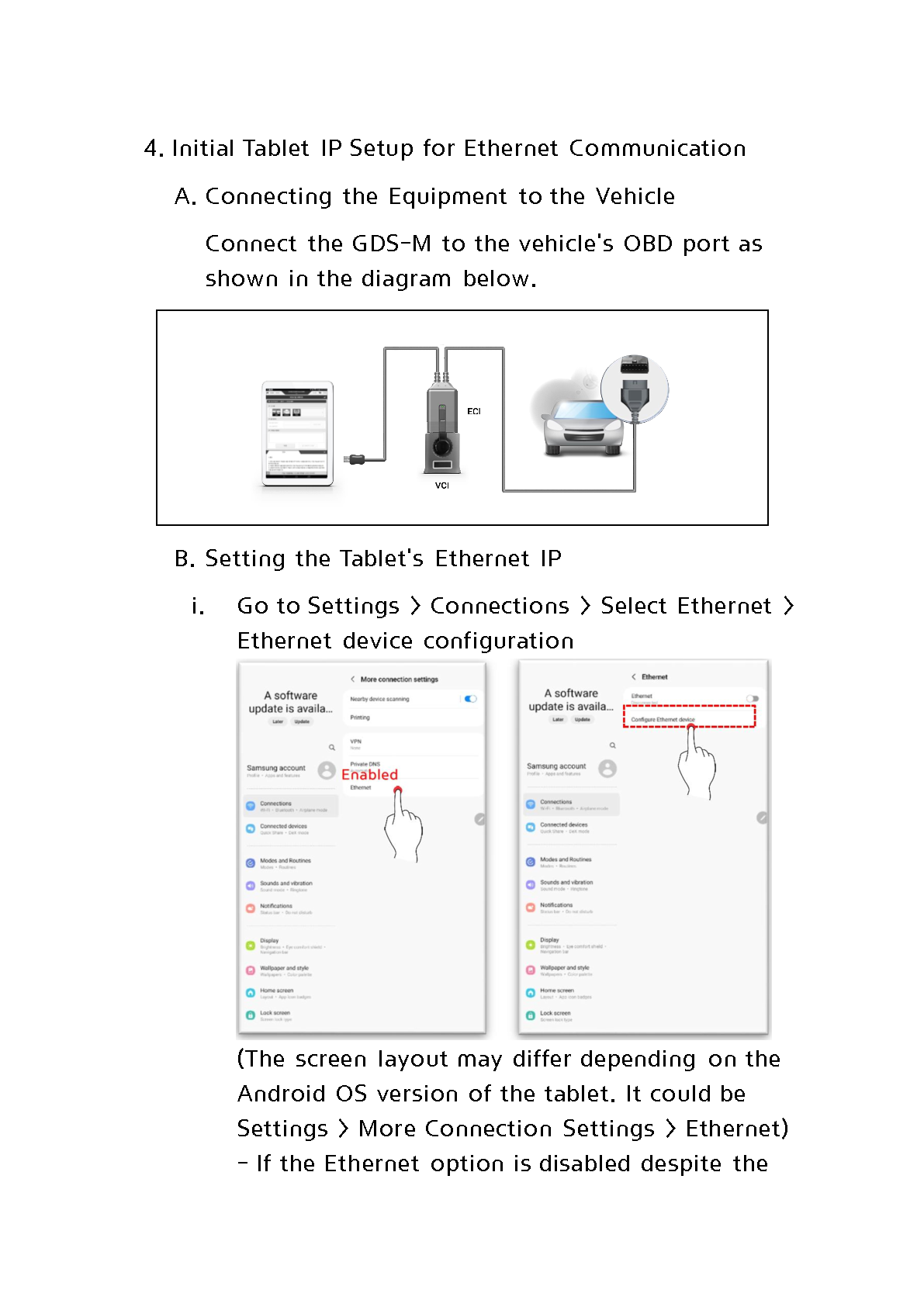

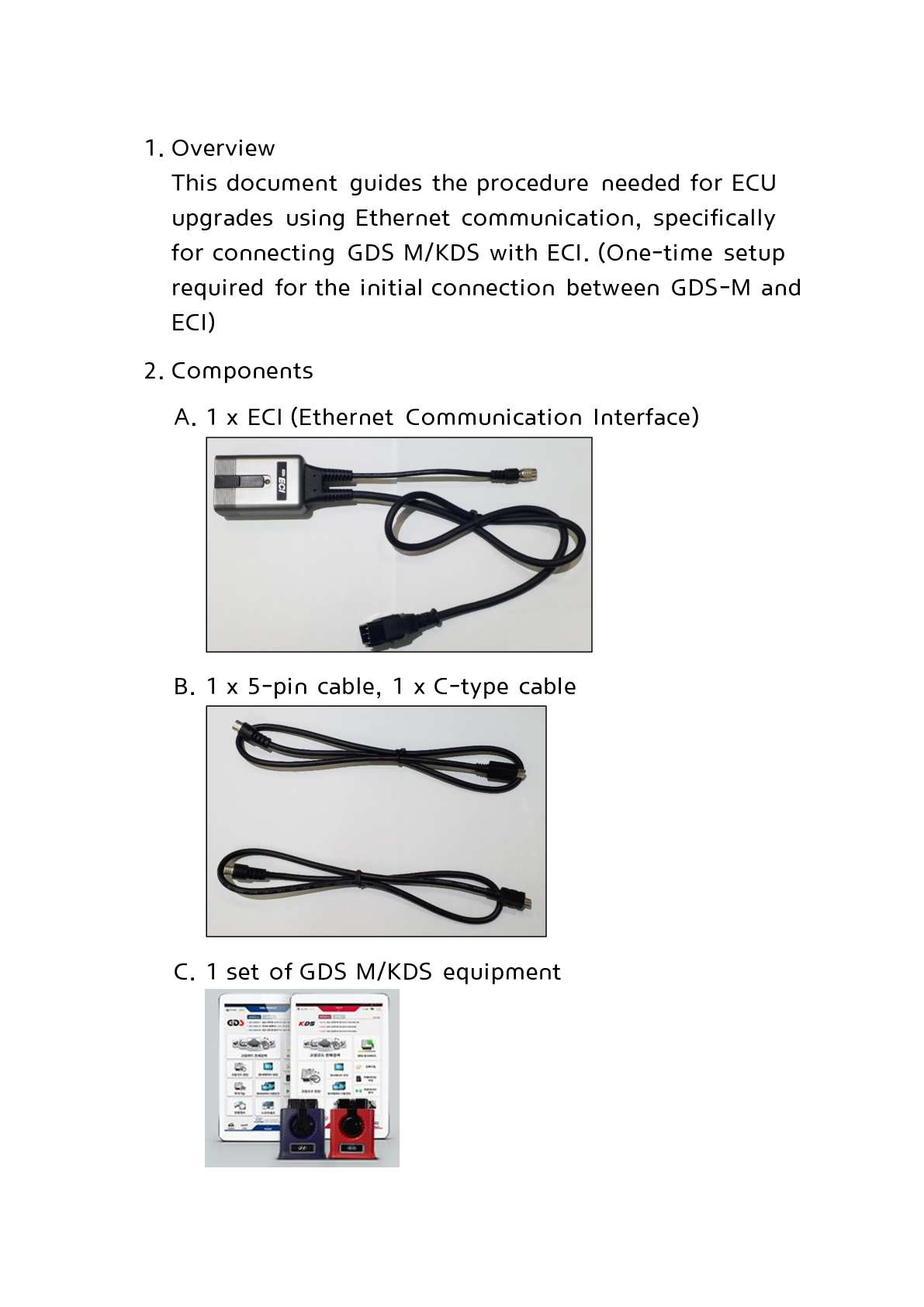

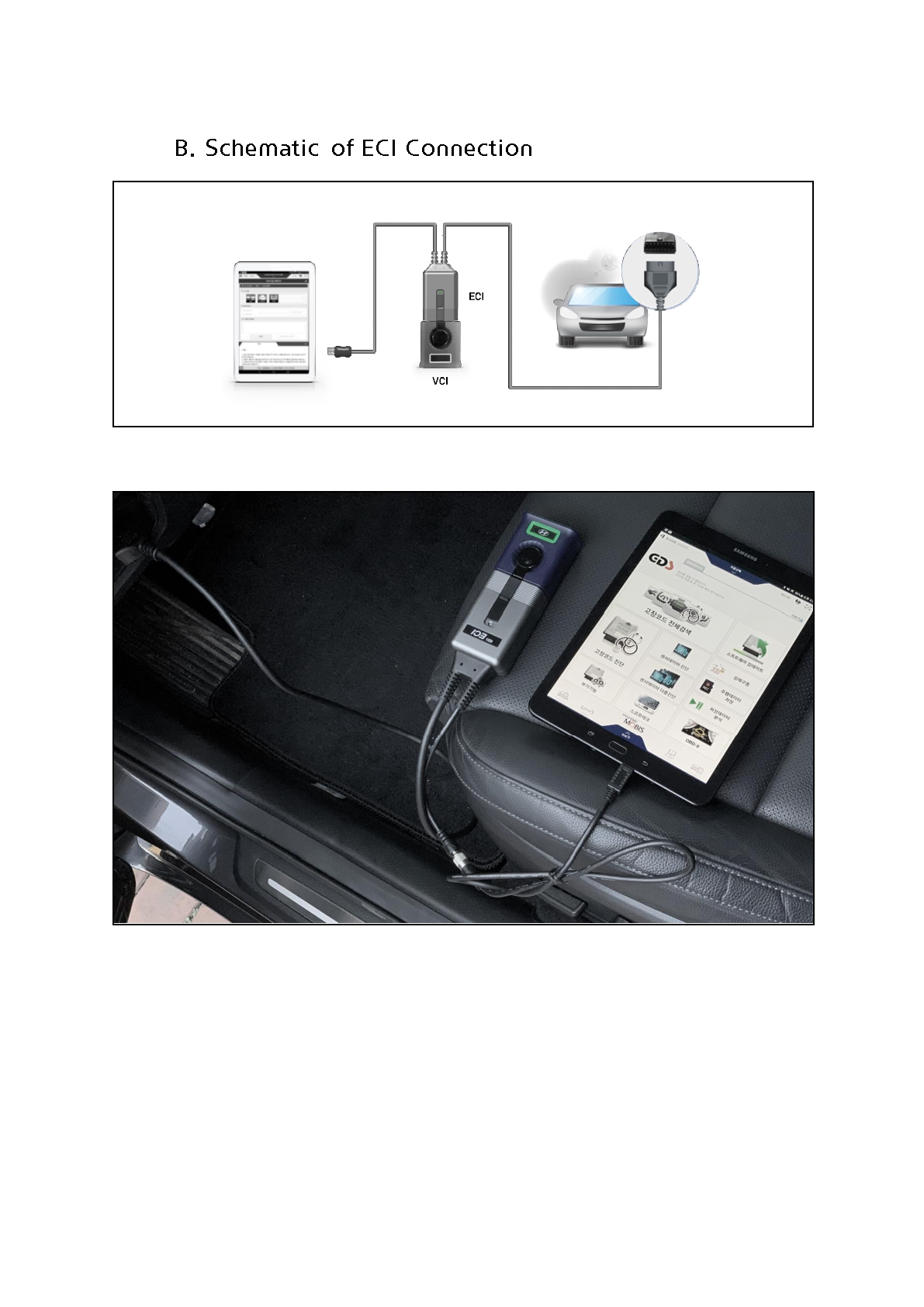

ภาคผนวก วิธีตั้งค่า ECI, VCI2 และแท็บเล็ตพีซี
