วิธีตรวจสอบว่าโมดูล VCI II ทำงานอย่างถูกต้องหรือไม่?

GIT
ปรับปรุงเมื่อ



หากคุณประสบปัญหากับโมดูล VCI II จำเป็นต้องตรวจสอบว่าอุปกรณ์ต้องได้รับการซ่อมแซมหรือสามารถแก้ไขปัญหาได้ด้วยการตรวจสอบเบื้องต้น ด้านล่างนี้คือคำแนะนำโดยละเอียดเพื่อช่วยคุณประเมินและแก้ไขปัญหาที่พบบ่อย รวมถึงทำความเข้าใจไฟแสดงสถานะ LED

คู่มือการแก้ไขปัญหา VCI II

1. ปัญหาด้านแหล่งจ่ายไฟ

  • อาการ: ไม่มีเสียงบี๊บหรือไฟ LED ติดสว่างเมื่อเชื่อมต่อ VCI II เข้ากับขั้วต่อ OBD

  • การดำเนินการ:

    • ตรวจสอบให้แน่ใจว่า VCI II เชื่อมต่อกับพอร์ต OBD-II ของรถยนต์อย่างแน่นหนา
    • หากไม่มีเสียงบี๊บหรือไฟ LED ปัญหาอาจเกี่ยวข้องกับแผงวงจรจ่ายไฟหรือแผงวงจรหลัก(FW เสียหายหรือสูญหาย) ในกรณีดังกล่าว VCI II อาจจำเป็นต้องส่งไปซ่อมที่เกาหลี หากต้องการรับบริการซ่อม โปรดส่งอีเมลไปที่ repair@gitauto.zendesk.com พร้อมข้อมูลต่อไปนี้
      • รหัสตัวแทนจำหน่ายหรือผู้จัดจำหน่าย
      • รายละเอียดอาการพร้อมรูปถ่ายหรือวิดีโอ
      • หมายเลขประจำเครื่องของ VCI II
      • วันที่ซื้อ VCI II
      • ที่อยู่สำหรับจัดส่งกลับหลังการซ่อม

2. ปัญหาการเชื่อมต่อแบบไร้สาย

  • อาการที่ 1: ไม่พบหมายเลขประจำเครื่อง VCI II บน GDS Mobile หรือในการตั้งค่า Bluetooth

    • สาเหตุที่เป็นไปได้: อาจมีปัญหาที่แผงวงจรไร้สาย

  • อาการที่ 2: ไม่สามารถสร้างการเชื่อมต่อแบบไร้สายได้

    • การดำเนินการ:
      • ตรวจสอบว่ารหัส PIN สำหรับการจับคู่ Bluetooth คือ '0701'
      • อัปเดตเฟิร์มแวร์ VCI II ผ่านสาย USB แล้วลองเชื่อมต่ออีกครั้ง

  • อาการที่ 3: การเชื่อมต่อแบบไร้สายถูกตัดระหว่างใช้งานฟังก์ชัน GDS-M

    • การดำเนินการ: ตรวจสอบให้แน่ใจว่าได้ปิด Power Mode แล้ว สำหรับคำแนะนำโดยละเอียด โปรดดู FAQ ที่เกี่ยวข้องกับการตัดการเชื่อมต่อแบบไร้สายของ VCI II ระหว่างใช้งานฟังก์ชัน GDSM/KDS

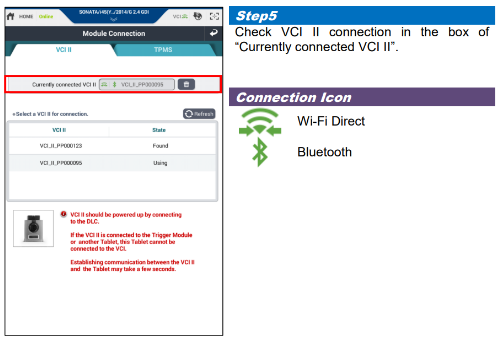

  • คำแนะนำ: เพื่อให้การเชื่อมต่อมีความเสถียรมากขึ้น ขอแนะนำให้ใช้ Wi-Fi Direct ในขั้นแรก Bluetooth จะทำหน้าที่สร้างการเชื่อมต่อ แต่หลังจากผ่านไประยะหนึ่ง Wi-Fi Direct จะเข้ามารับช่วงต่อเพื่อเพิ่มความเสถียร

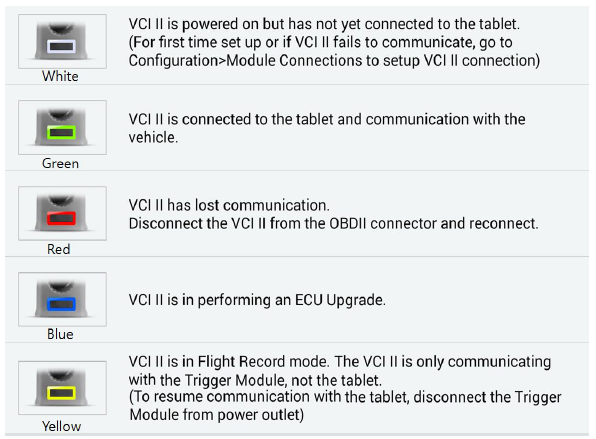

คู่มือไฟแสดงสถานะ LED ของ VCI II

การทำความเข้าใจไฟแสดงสถานะ LED บน VCI II ช่วยให้คุณทราบข้อมูลสำคัญเกี่ยวกับสถานะปัจจุบันของอุปกรณ์ได้:

สีของ LED ความหมาย การดำเนินการที่จำเป็น
สีขาว VCI II เปิดอยู่ แต่ยังไม่ได้เชื่อมต่อกับแท็บเล็ต หากเป็นการตั้งค่าครั้งแรกหรือการสื่อสารล้มเหลว ให้ไปที่ Configuration > Module Connections เพื่อสร้างการเชื่อมต่อ
สีเขียว VCI II เชื่อมต่อกับแท็บเล็ตสำเร็จและกำลังสื่อสารกับรถยนต์ ไม่จำเป็นต้องดำเนินการใดๆ อุปกรณ์ทำงานอย่างถูกต้อง
สีแดง VCI II สูญเสียการสื่อสาร ถอด VCI II ออกจากขั้วต่อ OBD-II รอสักครู่ แล้วเชื่อมต่ออีกครั้ง
สีน้ำเงิน VCI II กำลังดำเนินการอัปเกรด ECU ปล่อยให้กระบวนการอัปเกรดเสร็จสมบูรณ์โดยไม่มีการขัดจังหวะ
สีเหลือง VCI II อยู่ในโหมด Flight Record โดยสื่อสารกับ Trigger Module เท่านั้น และไม่ได้สื่อสารกับแท็บเล็ต หากต้องการกลับมาสื่อสารกับแท็บเล็ต ให้ถอด Trigger Module ออกจากเต้ารับไฟฟ้า



เมื่อปฏิบัติตามคู่มือนี้ คุณจะสามารถแก้ไขปัญหาทั่วไปของโมดูล VCI II ได้อย่างมีประสิทธิภาพ และเข้าใจความหมายของไฟแสดงสถานะ LED หากปัญหายังคงอยู่หลังจากดำเนินการตามขั้นตอนเหล่านี้ อาจจำเป็นต้องขอรับบริการซ่อม
