KDS 2.0 | बैटरी पैक लीक टेस्ट | वाहन मॉडल अनुसार बैटरी सीलिंग कनेक्टर इंस्टॉलेशन गाइड

Oscar Eom
अपडेट किया हुआ

किया (KIA) इलेक्ट्रिक वाहन बैटरी पैक और PE सिस्टम सीलिंग कनेक्टर्स को पार्ट नंबरों के अनुसार E, P, V श्रृंखला में वर्गीकृत किया गया है, और इंस्टॉलेशन स्थिति को F (आगे) और R (पीछे) के रूप में दर्शाया गया है। E007 और E010 समान सॉकेट प्रकार साझा करते हैं लेकिन आंतरिक टर्मिनल लेआउट भिन्न होते हैं, जिसके लिए वाहन-विशिष्ट उपयोग की आवश्यकता होती है। वाहन मॉडल अनुसार सीलिंग कनेक्टर और वेंटिंग वाल्व विनिर्देशों का विस्तृत विवरण दिया गया है।

📑 विषय-सूची



मुख्य सारांश एवं सीलिंग के 4 प्रमुख नियम

  • बैटरी पैक सीलिंग कनेक्टर: पार्ट नंबर अक्षर "E" से शुरू होते हैं। (E001 ~ E016)
  • PE सिस्टम टेस्ट सीलिंग कनेक्टर: पार्ट नंबर अक्षर "P" से शुरू होते हैं। (P001 ~ P019)
  • कनेक्टर लगाने का स्थान: F बैटरी पैक के आगे (Front) और R बैटरी पैक के पीछे (Rear) की स्थिति को दर्शाता है। (उदा: P001(F) = बैटरी पैक के आगे, F/R = आगे और पीछे दोनों के लिए)
  • वेंटिंग वाल्व एडाप्टर: पार्ट नंबर अक्षर "V" से शुरू होते हैं। (V001 ~ V008)
  • HEV / PHEV बैटरी वेंटिंग किट: कॉमन किट HK09356-P7000 लागू होती है।
  • E007 बनाम E010 अनुकूलता सिद्धांत: समान सॉकेट ज्यामिति के साथ डिज़ाइन किए गए हैं और बैटरी पैक कॉन्फ़िगरेशन के आधार पर उपयोग किए जाने चाहिए।

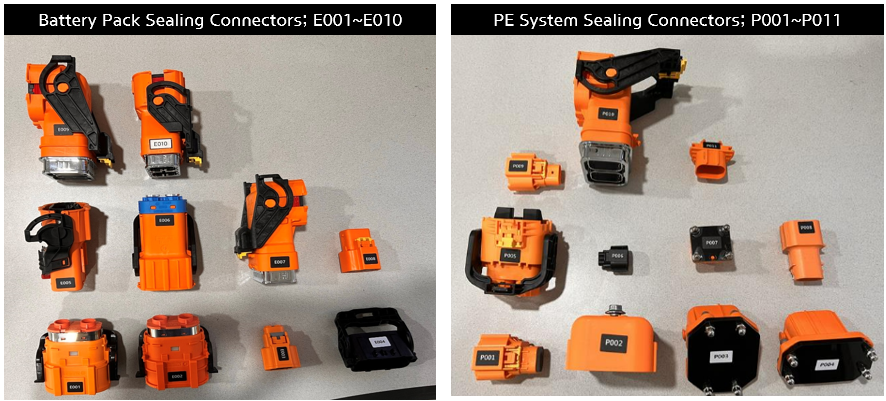

सीलिंग कनेक्टर कैसे दिखते हैं?

PE सिस्टम सीलिंग कनेक्टर और बैटरी पैक सीलिंग कनेक्टर का बाहरी आकार अलग होता है।

  • बैटरी पैक सीलिंग कनेक्टर: पार्ट नंबर अक्षर "E" से शुरू होते हैं। (E001 ~ E016)
  • PE सिस्टम टेस्ट सीलिंग कनेक्टर: पार्ट नंबर अक्षर "P" से शुरू होते हैं। (P001 ~ P019) (F: बैटरी पैक आगे/Front, R: बैटरी पैक पीछे/Rear)
  • वेंटिंग वाल्व एडाप्टर: पार्ट नंबर अक्षर "V" से शुरू होते हैं। (V001 ~ V008)
  • हाइब्रिड (HEV/PHEV) वेंटिंग किट: कॉमन किट HK09356-P7000 लागू होती है।

हाई-वोल्टेज बैटरी पैक और PE सिस्टम सीलिंग कनेक्टर

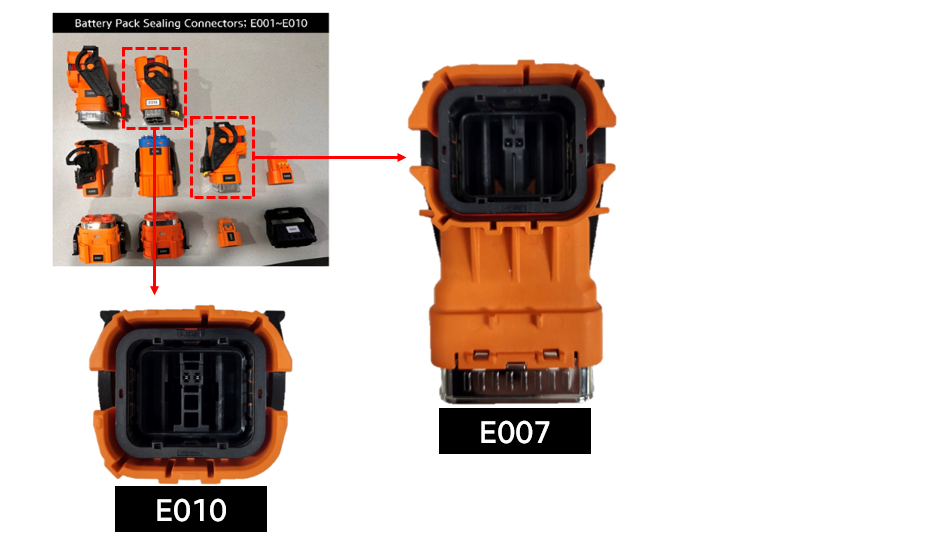

E007 और E010 का उपयोग बैटरी पैक असेंबली के अनुसार किया जाता है

वे समान बाहरी सॉकेट ज्यामिति साझा करते हैं लेकिन आंतरिक टर्मिनल अलग होते हैं

[महत्वपूर्ण तकनीकी टिप] E007 और E010 का बाहरी सॉकेट शेल समान है, लेकिन आंतरिक पिन लेआउट और की-वे भिन्न हैं। गलत फिटिंग और लीकेज से बचने के लिए हमेशा सही कनेक्टर ही लगाएं।

E007 vs E010

किया (KIA) वाहन मॉडल अनुसार सीलिंग कनेक्टर गाइड

💡 संबंधित बैटरी पैक और PE सिस्टम सीलिंग कनेक्टर विनिर्देश देखने के लिए नीचे दिए गए वाहन मॉडल पर क्लिक करें।

Soul Booster EV (SK3 EV) (MY 2020~2021)

2WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E002 E003 E004
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



Niro EV (DE EV) (MY 2019~2022)

2WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E001 or E002 E003 E004
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



The All-New Niro EV (SG2 EV) (MY 2023~2024)

2WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007
वेंटिंग वाल्व: Dedicated Air Hose Adapter
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P002(F) P003(F)
बैटरी पैक पीछे (Rear - R): -
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



Ray EV (TAM EV) (MY 2024~)

2WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
Dedicated Kit G0DKDNN123
वेंटिंग वाल्व: Venting jig included in kit
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



Bongo III EV (PU EV / PU EV PE) (MY 2020~)

2WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E002 E003 E004
वेंटिंग वाल्व: MY 2025+ PE: 2 side venting valves on lower case
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



EV3 (SV EV / SV EV GT) (MY 2025~)

2WD / GT विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E009 or E010 E012(GT)
वेंटिंग वाल्व: Air hose BA301
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



EV5 (OV1k / OV1k GT) (MY 2025~)

2WD / GT विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E009 E012(GT)
वेंटिंग वाल्व: Air hose BA302, V006 x 2ea
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



EV6 (CV EV) (MY 2022~2024)

2WD / 4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E006 E007 E009
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
बैटरी पैक पीछे (Rear - R): 4WD: P002(R), P003(R) PTC models add P008(PTC)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



EV6 PE (CV EV PE) (MY 2025~)

2WD / 4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E006 E007 E009
वेंटिंग वाल्व: Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P003(F/R) P006(F) P008(F)
बैटरी पैक पीछे (Rear - R): P003(F/R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



EV6 GT (CV EV GT) (MY 2023~)

4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E009 E011
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F) P010(F)
बैटरी पैक पीछे (Rear - R): P002(R) P003(F/R) P006(F/R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



EV9 (MV EV / MVa EV) (MY 2024~)

2WD / 4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E009 E010
वेंटिंग वाल्व: V001 x 4ea
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F) 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F)
बैटरी पैक पीछे (Rear - R): P006(F/R) P009(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



Sorento HEV / Carnival HEV (MQ4 / KA4 HEV) (MY 2020~)

2WD / 4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
PH001 PH002
वेंटिंग वाल्व: HK09356-P7000
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



Niro / Sportage / Sorento PHEV (MY 2020~)

2WD / 4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E003/E004 PH001 PH002/PH004
वेंटिंग वाल्व: HK09356-P7000 (MQ4PE adds V001 x 2)
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
लागू नहीं (PE सिस्टम टेस्ट शामिल नहीं या सिंगल इनलेट)



किया (KIA) सभी वाहन सीलिंग कनेक्टर व्यापक तुलना तालिका

※ सपोर्ट स्कोप नोटिस (Positive नीति): केवल इस तालिका में स्पष्ट रूप से सूचीबद्ध वाहन मॉडल और मॉडल वर्ष समर्थित हैं। गैर-सूचीबद्ध मॉडल समर्थित नहीं हैं।
※ स्थान प्रतीक गाइड: F = बैटरी पैक आगे (Front), R = बैटरी पैक पीछे (Rear), F/R = बैटरी पैक आगे और पीछे कॉमन

वाहन मॉडल मॉडल वर्ष ड्राइव बैटरी पैक (BSA) सीलिंग कनेक्टर PE सिस्टम सीलिंग कनेक्टर (F: बैटरी पैक आगे, R: बैटरी पैक पीछे) वेंटिंग वाल्व विनिर्देश
Soul Booster EV (SK3 EV) MY 2020~2021 2WD E002, E003, E004 - -
Niro EV (DE EV) MY 2019~2022 2WD E001 or E002, E003, E004 - -
The All-New Niro EV (SG2 EV) MY 2023~2024 2WD E004, E007 F: P002(F), P003(F) Dedicated Air Hose Adapter
Ray EV (TAM EV) MY 2024~ 2WD Dedicated Kit G0DKDNN123 - Venting jig included in kit
Bongo III EV (PU EV / PU EV PE) MY 2020~ 2WD E002, E003, E004 - MY 2025+ PE: 2 side venting valves on lower case
EV3 (SV EV / SV EV GT) MY 2025~ 2WD / GT E004, E009 or E010, E012(GT) - Air hose BA301
EV5 (OV1k / OV1k GT) MY 2025~ 2WD / GT E004, E009, E012(GT) - Air hose BA302, V006 x 2ea
EV6 (CV EV) MY 2022~2024 2WD / 4WD E004, E006, E007, E009 F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC models add P008(PTC) -
EV6 PE (CV EV PE) MY 2025~ 2WD / 4WD E004, E006, E007, E009 F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R) Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4
EV6 GT (CV EV GT) MY 2023~ 4WD E004, E007, E009, E011 F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F), P010(F) / R: P002(R), P003(F/R), P006(F/R) -
EV9 (MV EV / MVa EV) MY 2024~ 2WD / 4WD E004, E007, E009, E010 F: 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F), 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F) / R: P006(F/R), P009(R) V001 x 4ea
Sorento HEV / Carnival HEV (MQ4 / KA4 HEV) MY 2020~ 2WD / 4WD PH001, PH002 - HK09356-P7000
Niro / Sportage / Sorento PHEV MY 2020~ 2WD / 4WD E003/E004, PH001, PH002/PH004 - HK09356-P7000 (MQ4PE adds V001 x 2)



संशोधन इतिहास (Revision History)

दिनांक परिवर्तन विवरण
2026-08-24 [प्रमुख नियमित संशोधन] 2025~2026 विद्युतीकृत मॉडल (PE फेसलिफ्ट आदि) का पूर्ण अपडेट और V-सीरीज़ वेंटिंग एडाप्टर विनिर्देश शामिल।
2024-12-17 [प्रारंभिक रिलीज] समर्थित मॉडलों का प्रारंभिक मैट्रिक्स और E007 / E010 संगतता गाइड।
