यह दस्तावेज़ जेनेसिस (GENESIS) इलेक्ट्रिक वाहनों के लिए बैटरी पैक और PE सिस्टम सीलिंग कनेक्टर्स की पार्ट नंबर प्रणाली (E, P, V से शुरू), इंस्टॉलेशन स्थिति (F, R), E007 और E010 सॉकेट संगतता, वाहन मॉडल अनुसार इंस्टॉलेशन गाइड और वेंटिंग वाल्व विनिर्देशों का विस्तृत विवरण प्रदान करता है। इसमें 2025~2026 के नवीनतम मॉडलों और नए वेंटिंग एडेप्टर का विवरण शामिल है।

📑 विषय-सूची



मुख्य सारांश एवं सीलिंग के 4 प्रमुख नियम

  • बैटरी पैक सीलिंग कनेक्टर: पार्ट नंबर अक्षर "E" से शुरू होते हैं। (E001 ~ E016)
  • PE सिस्टम टेस्ट सीलिंग कनेक्टर: पार्ट नंबर अक्षर "P" से शुरू होते हैं। (P001 ~ P019)
  • कनेक्टर लगाने का स्थान: F बैटरी पैक के आगे (Front) और R बैटरी पैक के पीछे (Rear) की स्थिति को दर्शाता है। (उदा: P001(F) = बैटरी पैक के आगे, F/R = आगे और पीछे दोनों के लिए)
  • वेंटिंग वाल्व एडाप्टर: पार्ट नंबर अक्षर "V" से शुरू होते हैं। (V001 ~ V008)
  • HEV / PHEV बैटरी वेंटिंग किट: कॉमन किट HK09356-P7000 लागू होती है।
  • E007 बनाम E010 अनुकूलता सिद्धांत: समान सॉकेट ज्यामिति के साथ डिज़ाइन किए गए हैं और बैटरी पैक कॉन्फ़िगरेशन के आधार पर उपयोग किए जाने चाहिए।

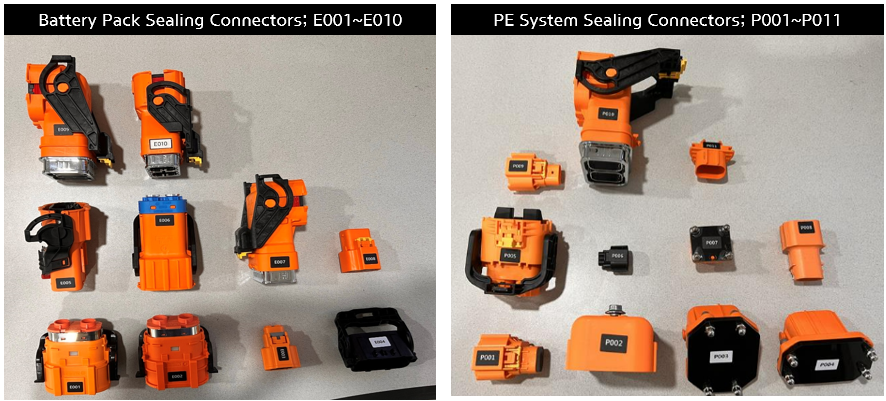

सीलिंग कनेक्टर कैसे दिखते हैं?

PE सिस्टम सीलिंग कनेक्टर और बैटरी पैक सीलिंग कनेक्टर का बाहरी आकार अलग होता है।

  • बैटरी पैक सीलिंग कनेक्टर: पार्ट नंबर अक्षर "E" से शुरू होते हैं। (E001 ~ E016)
  • PE सिस्टम टेस्ट सीलिंग कनेक्टर: पार्ट नंबर अक्षर "P" से शुरू होते हैं। (P001 ~ P019) (F: बैटरी पैक आगे/Front, R: बैटरी पैक पीछे/Rear)
  • वेंटिंग वाल्व एडाप्टर: पार्ट नंबर अक्षर "V" से शुरू होते हैं। (V001 ~ V008)
  • हाइब्रिड (HEV/PHEV) वेंटिंग किट: कॉमन किट HK09356-P7000 लागू होती है।

हाई-वोल्टेज बैटरी पैक और PE सिस्टम सीलिंग कनेक्टर

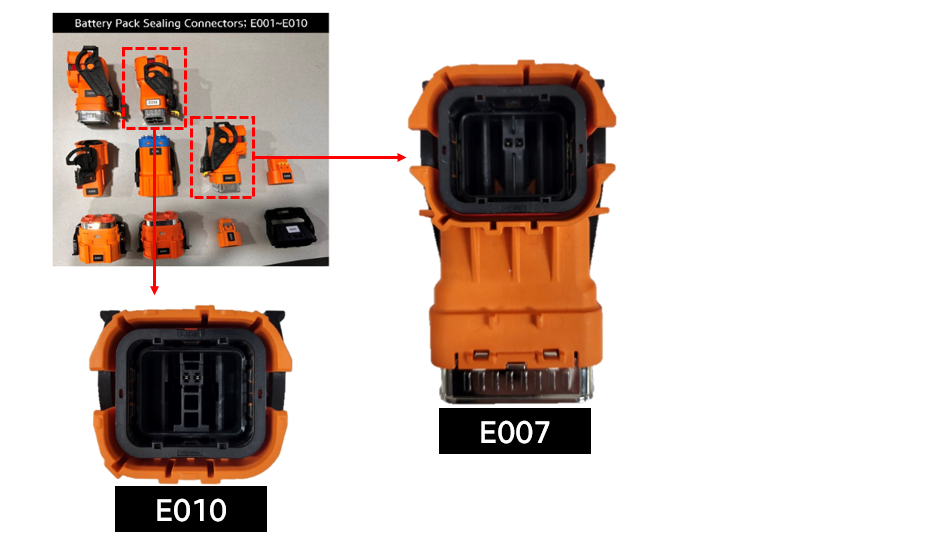

E007 और E010 का उपयोग बैटरी पैक असेंबली के अनुसार किया जाता है

वे समान बाहरी सॉकेट ज्यामिति साझा करते हैं लेकिन आंतरिक टर्मिनल अलग होते हैं

[महत्वपूर्ण तकनीकी टिप] E007 और E010 का बाहरी सॉकेट शेल समान है, लेकिन आंतरिक पिन लेआउट और की-वे भिन्न हैं। गलत फिटिंग और लीकेज से बचने के लिए हमेशा सही कनेक्टर ही लगाएं।

E007 vs E010

जेनेसिस (GENESIS) वाहन मॉडल अनुसार सीलिंग कनेक्टर गाइड

💡 संबंधित बैटरी पैक और PE सिस्टम सीलिंग कनेक्टर विनिर्देश देखने के लिए नीचे दिए गए वाहन मॉडल पर क्लिक करें।

GV60 Standard (JW1 EV) (MY 2022~2025)

2WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E006 E007 E008
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P004(F)
बैटरी पैक पीछे (Rear - R): P002(R) P003(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



GV60 Long Range (JW1 EV) (MY 2022~2025)

4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E008 E010
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P004(F)
बैटरी पैक पीछे (Rear - R): P002(R) P003(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



Electrified GV70 (JK1 EV) (MY 2022~2024)

4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E010
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
बैटरी पैक पीछे (Rear - R): P003(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



Electrified GV70 PE (JK1 EV PE) (MY 2025~)

4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E010
वेंटिंग वाल्व: V001 x 2ea, V002 x 2ea
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
बैटरी पैक पीछे (Rear - R): P003(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



Electrified G80 (RG3 EV) (MY 2022~2023)

4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E009
वेंटिंग वाल्व: -
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
बैटरी पैक पीछे (Rear - R): P003(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



Electrified G80 PE (RG3 EV PE) (MY 2025~)

4WD विवरण देखें ▾
🔋 हाई-वोल्टेज बैटरी पैक (BSA) सीलिंग कनेक्टर
E004 E007 E009
वेंटिंग वाल्व: V001 x 4ea, V002 x 1ea, V005 x 2ea
⚡ PE सिस्टम (मोटर/इन्वर्टर) सीलिंग कनेक्टर
बैटरी पैक आगे (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
बैटरी पैक पीछे (Rear - R): P003(R)
(F: बैटरी पैक आगे / R: बैटरी पैक पीछे)



जेनेसिस (GENESIS) सभी वाहन सीलिंग कनेक्टर व्यापक तुलना तालिका

※ सपोर्ट स्कोप नोटिस (Positive नीति): केवल इस तालिका में स्पष्ट रूप से सूचीबद्ध वाहन मॉडल और मॉडल वर्ष समर्थित हैं। गैर-सूचीबद्ध मॉडल समर्थित नहीं हैं।
※ स्थान प्रतीक गाइड: F = बैटरी पैक आगे (Front), R = बैटरी पैक पीछे (Rear), F/R = बैटरी पैक आगे और पीछे कॉमन

वाहन मॉडल मॉडल वर्ष ड्राइव बैटरी पैक (BSA) सीलिंग कनेक्टर PE सिस्टम सीलिंग कनेक्टर (F: बैटरी पैक आगे, R: बैटरी पैक पीछे) वेंटिंग वाल्व विनिर्देश
GV60 Standard (JW1 EV) MY 2022~2025 2WD E004, E006, E007, E008 F: P001(F), P004(F) / R: P002(R), P003(R) -
GV60 Long Range (JW1 EV) MY 2022~2025 4WD E004, E007, E008, E010 F: P001(F), P004(F) / R: P002(R), P003(R) -
Electrified GV70 (JK1 EV) MY 2022~2024 4WD E004, E007, E010 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) -
Electrified GV70 PE (JK1 EV PE) MY 2025~ 4WD E004, E007, E010 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) V001 x 2ea, V002 x 2ea
Electrified G80 (RG3 EV) MY 2022~2023 4WD E004, E007, E009 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) -
Electrified G80 PE (RG3 EV PE) MY 2025~ 4WD E004, E007, E009 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) V001 x 4ea, V002 x 1ea, V005 x 2ea



संशोधन इतिहास (Revision History)

दिनांक परिवर्तन विवरण
2026-08-24 [प्रमुख नियमित संशोधन] 2025~2026 विद्युतीकृत मॉडल (PE फेसलिफ्ट आदि) का पूर्ण अपडेट और V-सीरीज़ वेंटिंग एडाप्टर विनिर्देश शामिल।
2024-12-17 [प्रारंभिक रिलीज] समर्थित मॉडलों का प्रारंभिक मैट्रिक्स और E007 / E010 संगतता गाइड।
