1. 휴대용 제어기 업데이터 S/W 업데이트
휴대용 제어기 업데이터 인터넷 업데이트 버전을 확인하고 최신 버전 소프트웨어 업데이트를 수행할 수 있습니다.

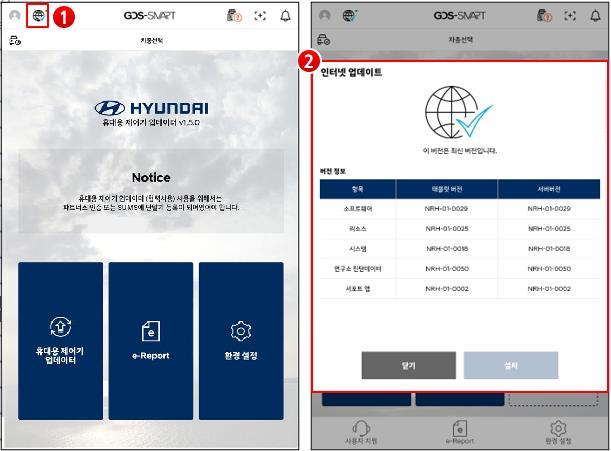

① 메인 상단 화면 인터넷 업데이트 버튼을 클릭
② 인터넷 업데이트 버전 정보 창이 표출되면 태블릿 버전과 서버 버전을 비교하고 최신 버전으로 업데이트를 진행
2. H/W 연결
휴대용 제어기 업데이터는 VCI III 장비와 필수로 연결되어야 하며 Ethernet 사용이 필요한 경우
USB 케이블 연결이 필요합니다.
① VCI III 연결 방법
- RDBI, CAN 제어기 리프로그램, Ethernet Activation에 사용
- 태블릿과 무선 연결 (Bluetooth)
- 차량 OBD-Ⅱ 단자에 장비 시 VCI III의 LED 점등 및 beep음 발생
- VCI 버전 확인 및 업데이트 필요시 업데이트 진행
② USB 케이블 연결 방법
- Ethernet 제어기 리프로그램에 사용
- 태블릿과 유선 연결
- 차량 OBD-Ⅱ 단자에 연결 시 VCI III의 LED 점등 및 beep음 발생
- VCI 버전 확인 및 업데이트 필요시 업데이트 진행
- 태블릿 설정 → 연결 → 기타 연결 설정 → 이더넷 버튼 활성화 확인
- 이더넷 버튼 활성화 확인 후 이더넷 진입 → 이더넷 연결 구성 진입
- 이더넷 연결 구성 진행
3. S/W 연결

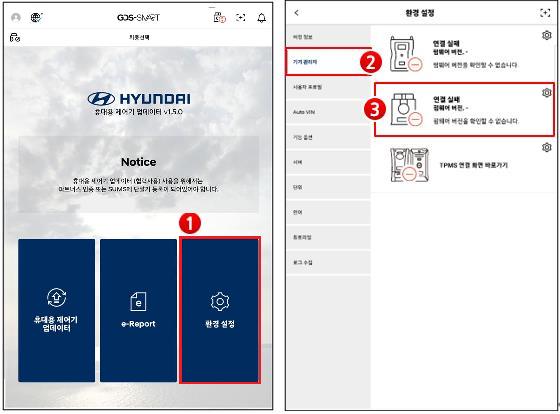

① VCI Bluetooth연결 : VCI 설정 경로 : 메인 화면 하단 > 환경설정 > 기기 관리자 > VCI 선택

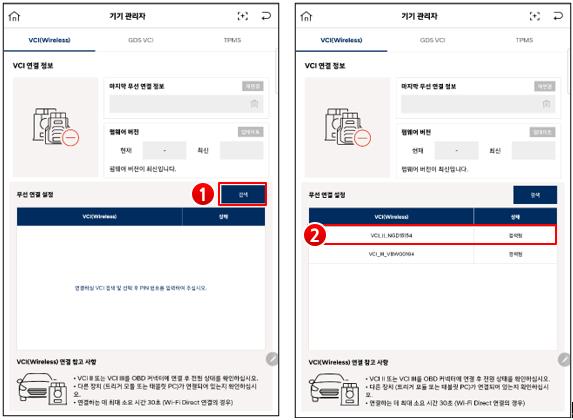

② 검색 버튼을 통해 VCI를 검색, 연결하려는 VCI의 시리얼 넘버를 확인 후
③ VCI 업데이트 수행합니다.

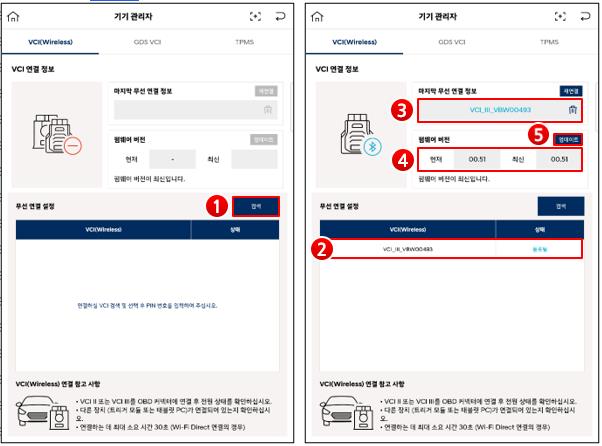

① 검색 버튼을 클릭하여 연결된 VCI를 검색
② 연결할 수 있는 VCI의 리스트가 표출
③ 마지막 무선 연결 정보 표출
④ VCI펌웨어 현재 버전과 최신 버전을 안내

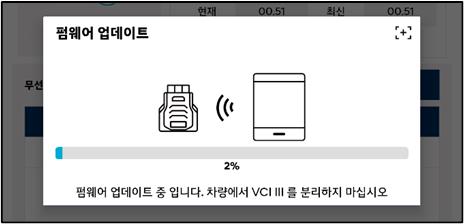

⑤ 버튼 클릭 시 VCI펌웨어를 최신으로 업데이트
4. 휴제업 로그인 및 차종 정보 다운로드
- HMG Partners 로 로그인 후 휴대폰 또는 이메일로 전송된 인증번호를 입력하여 로그인 후 최신 DB를 다운로드

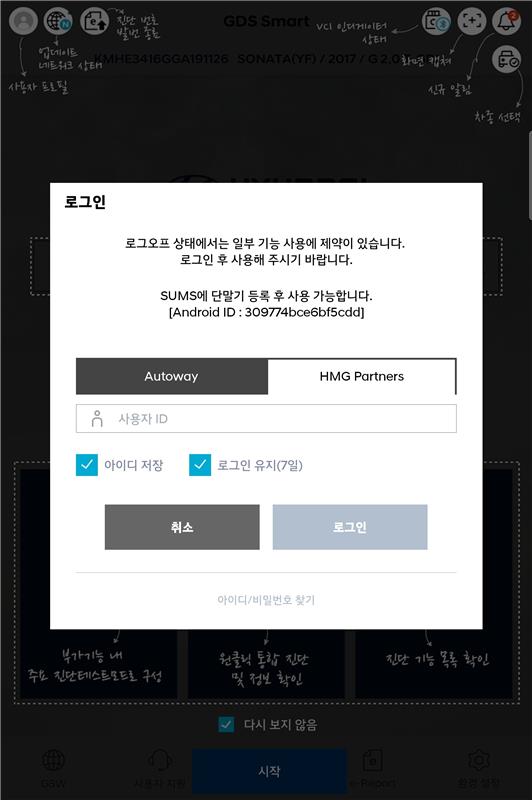

▶ HMG Parthners 로그인

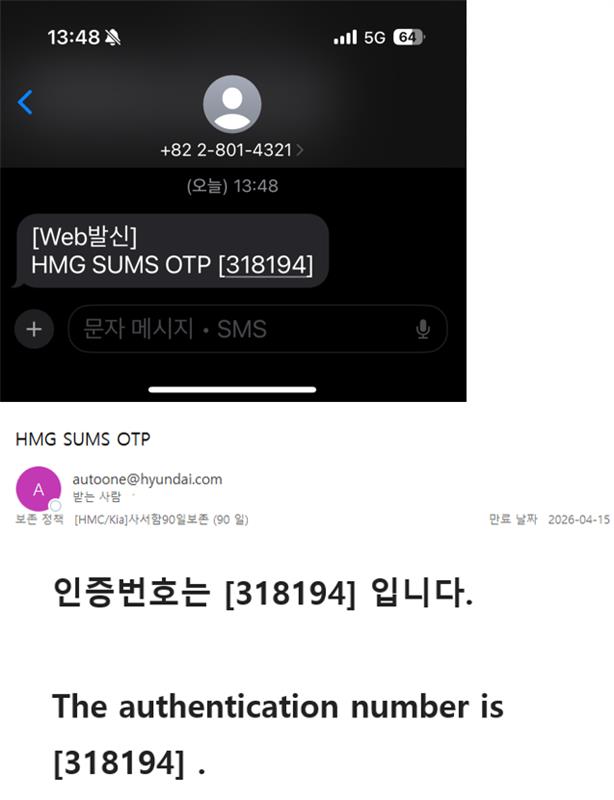

▶ 인증 번호 확인 : 휴대폰 OTP 또는 이메일에서 확인

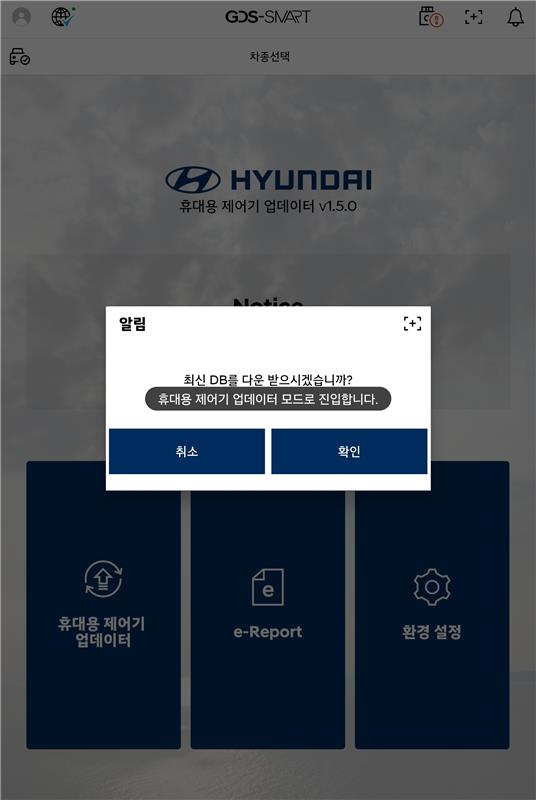

▶ 최신 DB 다운로드

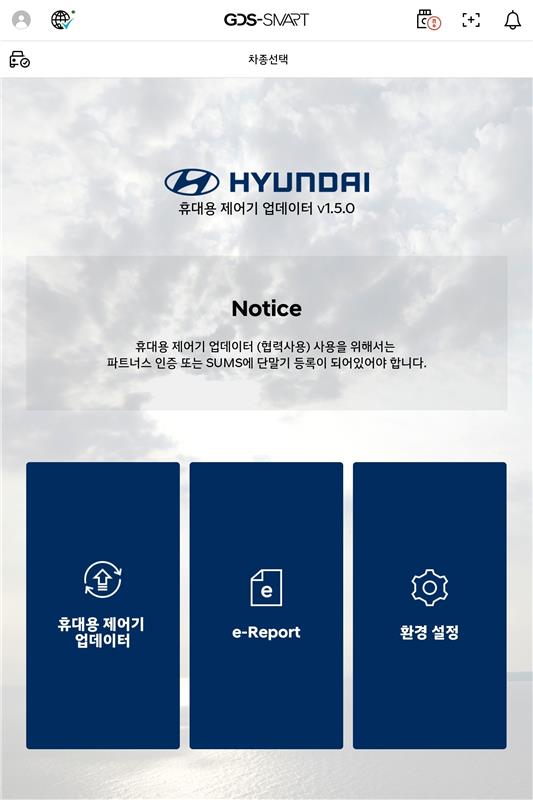

▶ 휴대용 제어기 업데이터 모드 진입

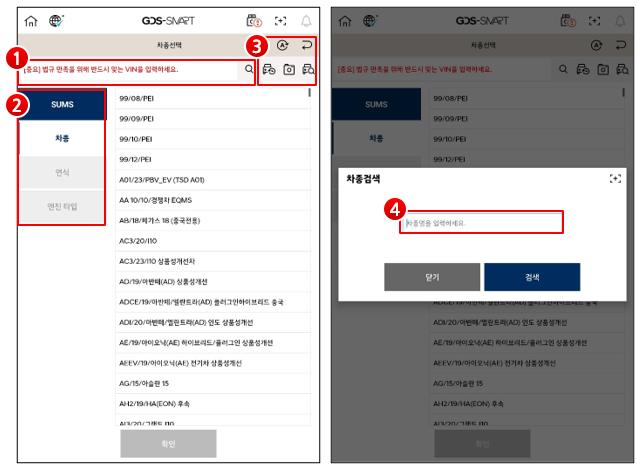

5. 차종 선택
- 휴대용 제어기 업데이터 기능을 사용하기 위해서는 SUMS 차종 선택이 필수, 법규 만족을 위해 차량의 올바른 VIN 입력 필요
① VIN 입력 : AutoVIN을 통한 VIN 자동 입력, 차량 VIN이 없는 경우에는 수기 입력
② SUMS 차종 : 메이커를 SUMS로 선택 후 차종 선택
③ 버튼 설명VCI II 또는 VCI III 연결 상태에서 버튼 탭 시, 차량으로부터 VIN을 읽어오는 기능
이전 화면으로 이동
이전 차종 리스트 선택 화면으로 이동
차대번호 또는 바코드를 인식하는 기능
SUMS 차종 검색 기능
④ SUMS 차종 검색 : SUMS 차종 검색 기능 버튼 탭 시, 팝업 표출 및 차종 검색 기능
6. 이더넷 설정 가이드
- VCI 와 태블릿을 아래 그림과 같이 연결하여 태블릿 이더넷 통신 환경 설정을 구성합니다.

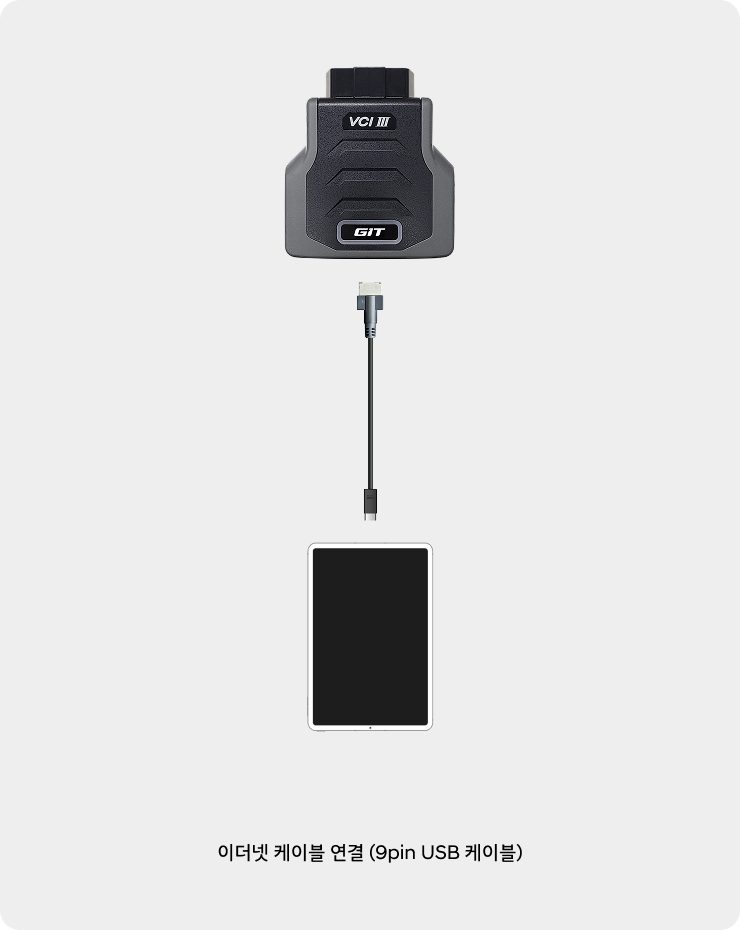

① 차량 OBD단자에 VCI 3를 장착한 상태에서 VCI3 어댑터 케이블을 이용하여 아래와 같이
VCI 3와 태블릿을 연결해 주세요

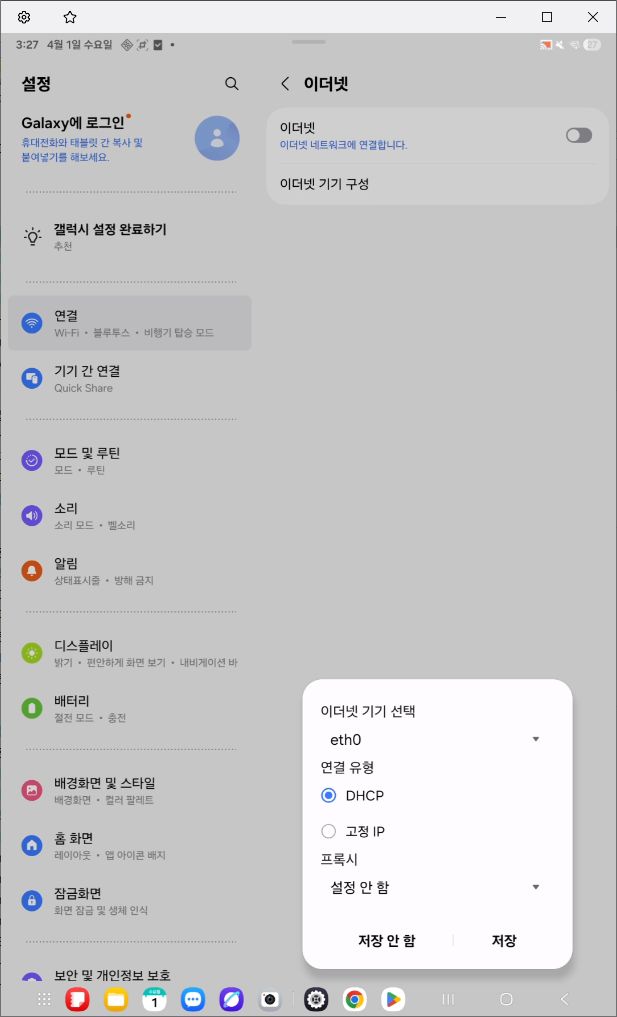

② 태블릿의 [설정]-[연결]-[이더넷]-[이더넷 기기 구성]을 클릭하여 주십시오.

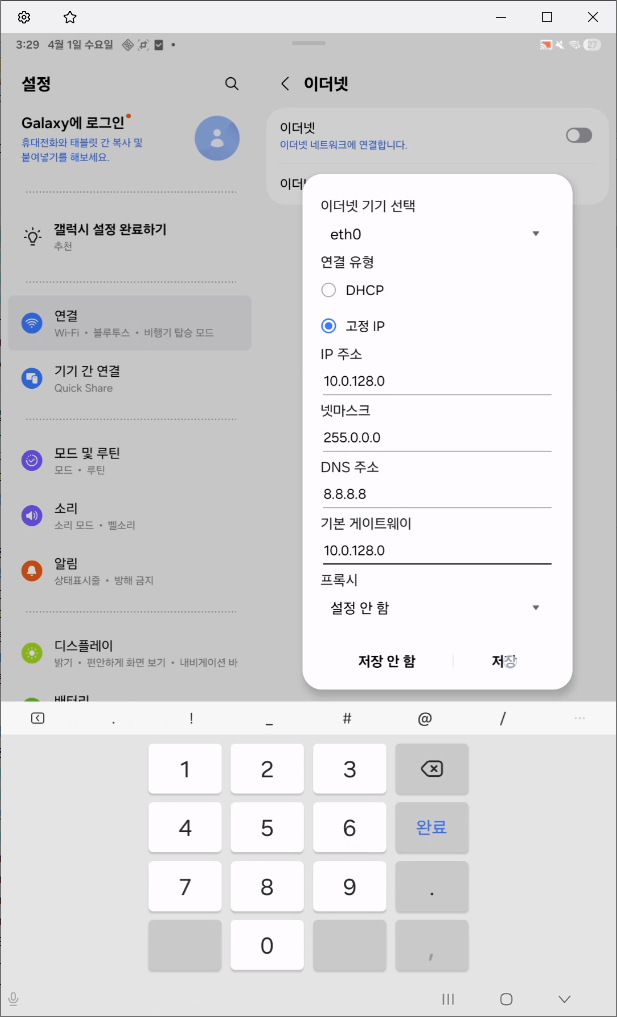

③ [고정 IP] 선택 후 아래와 같이 입력후 [저장]을 눌러주세요
※ "숫자" 및 "." 모두 입력해주세요.
IP 주소 : 10.0.128.0
넷마스크 : 255.0.0.0
DNS 주소 : 8.8.8.8
기본 게이트웨이 : 10.0.128.0
프록시 : 설정 안 함

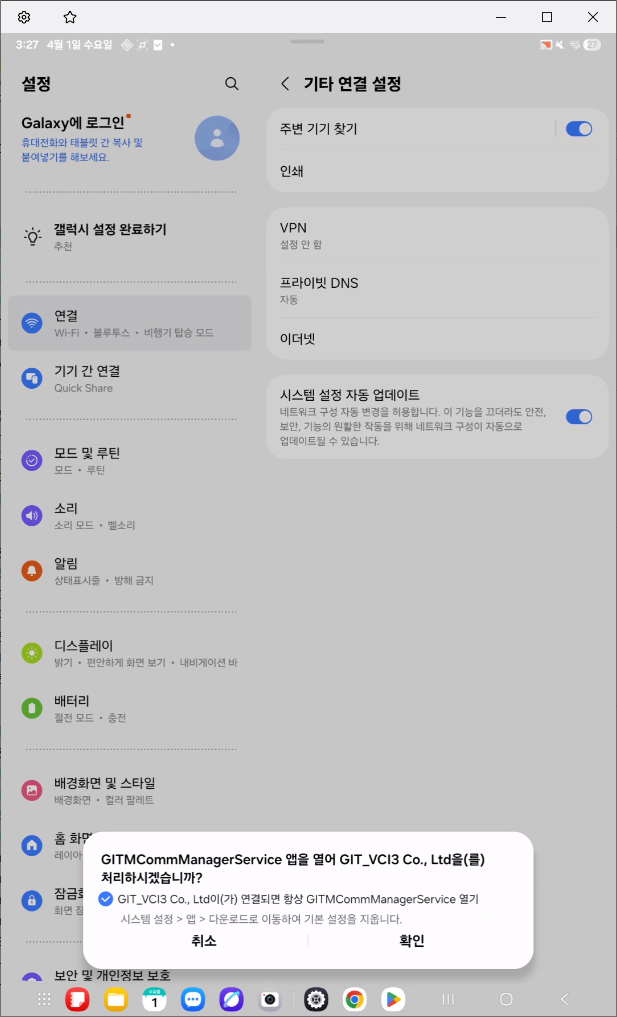

④ CommManagerservice 앱 처리 안내 팝업에 체크박스 표시 후 [확인]을 눌러주세요
