기아 전기차 배터리팩 및 PE 시스템 막음커넥터는 부품 번호에 따라 E, P, V 시리즈로 구분되며, 체결 위치는 F(앞쪽)와 R(뒤쪽)로 표시됩니다. E007과 E010은 같은 소켓 타입이나 내부 단자 배열이 달라 차량별 맞춤 사용이 필요합니다. 차종별 막음커넥터 및 벤팅 밸브 사양이 상세히 안내되어 있습니다.
📑 목차
문서 핵심 요약 및 기밀 체결 4대 원칙
- 배터리팩 막음 커넥터: 부품 번호가 문자 "E"로 시작합니다. (E001 ~ E016)
- PE 시스템 검사 막음 커넥터: 부품 번호가 문자 "P"로 시작합니다. (P001 ~ P019)
- 막음 커넥터 체결 위치: F는 배터리팩 앞쪽(Front), R은 배터리팩 뒤쪽(Rear) 체결 위치를 의미합니다. (예:
P001(F)= 배터리팩 앞쪽 체결,F/R= 배터리팩 앞/뒤 공용) - 벤팅 밸브 차단 어댑터: 부품 번호가 문자 "V"로 시작합니다. (V001 ~ V008)
- HEV / PHEV 배터리 벤팅 키트:
HK09356-P7000공용 차단 키트 적용 - E007과 E010 호환 원칙: 같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 내부 구성 및 단자 형상에 따라 구분하여 사용합니다.

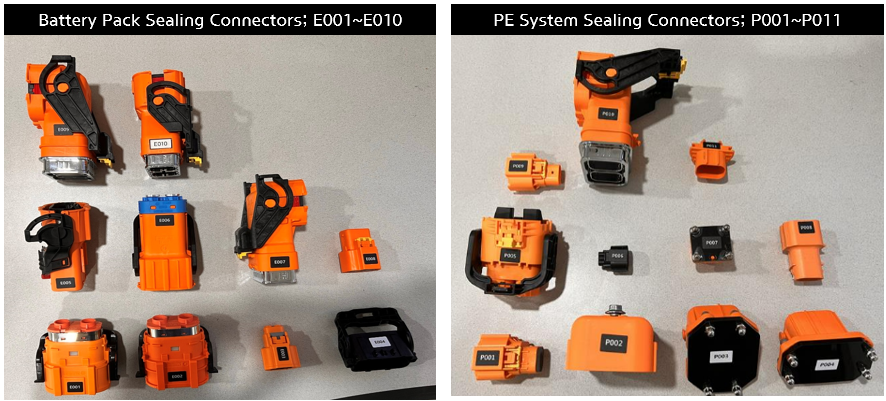

막음 커넥터는 어떻게 생겼나요?
PE 시스템 누수 테스트 막음 커넥터와 배터리팩 누수 테스트 막음 커넥터는 외형이 다릅니다
- 배터리팩 막음 커넥터: 이 커넥터의 부품 번호는 문자 "E"로 시작합니다. (E001 ~ E016)
- PE 시스템 검사 막음 커넥터: 이 커넥터의 부품 번호는 문자 "P"로 시작합니다. (P001 ~ P019) (F: 배터리팩 앞쪽/Front, R: 배터리팩 뒤쪽/Rear)
- 벤팅 밸브 차단 어댑터: 이 커넥터의 부품 번호는 문자 "V"로 시작합니다. (V001 ~ V008)
- 하이브리드(HEV/PHEV) 벤팅 키트:
HK09356-P7000공용 키트를 적용합니다.

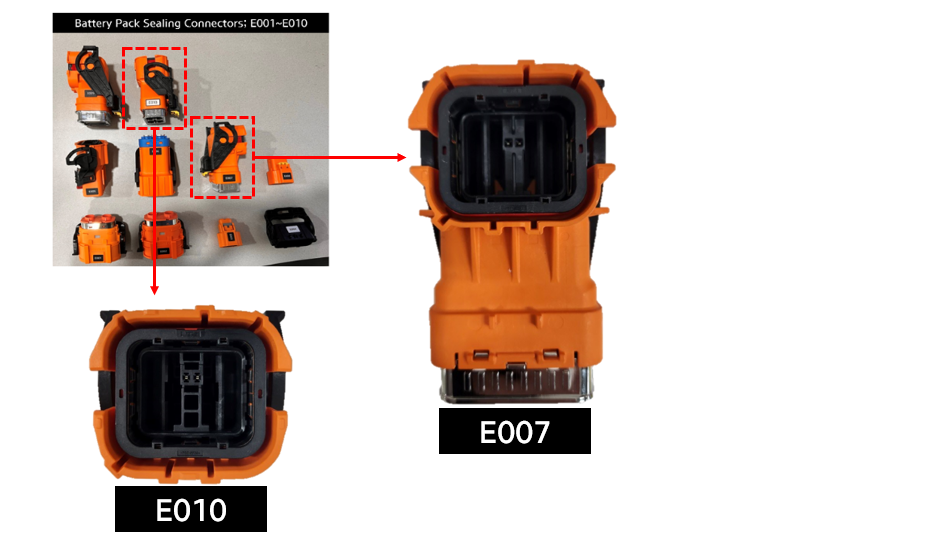

E007과 E010은 배터리 팩 조립 형태에 따라 사용할 수 있습니다
같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 구성에 따라 사용해야 합니다
[핵심 기술 노하우] E007과 E010은 외형 소켓 쉘 규격은 동일하나 내부 단자 핀 배열 및 가이드 키웨이가 상이합니다. 차종별 배터리팩 조립 사양에 맞춰 정확한 규격을 장착해야 오체결 파손 및 가압 누설을 방지할 수 있습니다.
기아 차종별 기밀 막음커넥터 장착 가이드
💡 원하시는 차종명을 클릭하시면 해당 차량의 상세 막음커넥터(배터리팩 BSA / PE 시스템) 규격 및 벤팅 밸브 사양이 펼쳐집니다.
쏘울 부스터 EV (SK3 EV) (2020~2021년형)
2WD
상세 규격 열기 / 닫기 ▾
쏘울 부스터 EV (SK3 EV) (2020~2021년형)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E002 E003 E004
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
니로 EV (DE EV) (2019~2022년형)
2WD
상세 규격 열기 / 닫기 ▾
니로 EV (DE EV) (2019~2022년형)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E001 또는 E002 E003 E004
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
디 올 뉴 니로 EV (SG2 EV) (2023~2024년형)
2WD
상세 규격 열기 / 닫기 ▾
디 올 뉴 니로 EV (SG2 EV) (2023~2024년형)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007
벤팅 밸브: 전용 에어호스 어댑터
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P002(F) P003(F)
배터리팩 뒤쪽 (Rear - R): -
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
더 기아 레이 EV (TAM EV) (2024년형~)
2WD
상세 규격 열기 / 닫기 ▾
더 기아 레이 EV (TAM EV) (2024년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
전용 키트 G0DKDNN123
벤팅 밸브: 키트 포함 벤팅지그
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
봉고 III EV (PU EV / PU EV PE) (2020년형~)
2WD
상세 규격 열기 / 닫기 ▾
봉고 III EV (PU EV / PU EV PE) (2020년형~)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E002 E003 E004
벤팅 밸브: 2025~ PE: 하부 측면 2개 벤팅 밸브 차단
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
EV3 (SV EV / SV EV GT) (2025년형~)
2WD / GT
상세 규격 열기 / 닫기 ▾
EV3 (SV EV / SV EV GT) (2025년형~)
2WD / GT
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E009 또는 E010 E012(GT)
벤팅 밸브: 에어호스 BA301
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
EV5 (OV1k / OV1k GT) (2025년형~)
2WD / GT
상세 규격 열기 / 닫기 ▾
EV5 (OV1k / OV1k GT) (2025년형~)
2WD / GT
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E009 E012(GT)
벤팅 밸브: 에어호스 BA302, V006 x 2ea
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
EV6 (CV EV) (2022~2024년형)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
EV6 (CV EV) (2022~2024년형)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E009
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)
배터리팩 뒤쪽 (Rear - R): 4WD: P002(R), P003(R) PTC적용 시 P008(PTC) 추가
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
EV6 PE (CV EV PE) (2025년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
EV6 PE (CV EV PE) (2025년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E009
벤팅 밸브: 롱레인지: V001 x 2, V002 x 4 / 스탠다드: V005 x 2, V002 x 4
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P003(F/R) P006(F) P008(F)
배터리팩 뒤쪽 (Rear - R): P003(F/R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
EV6 GT (CV EV GT) (2023년형~)
4WD
상세 규격 열기 / 닫기 ▾
EV6 GT (CV EV GT) (2023년형~)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E009 E011
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F) P010(F)
배터리팩 뒤쪽 (Rear - R): P002(R) P003(F/R) P006(F/R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
EV9 (MV EV / MVa EV) (2024년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
EV9 (MV EV / MVa EV) (2024년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E009 E010
벤팅 밸브: V001 x 4ea
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F) 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F)
배터리팩 뒤쪽 (Rear - R): P006(F/R) P009(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
쏘렌토 HEV / 카니발 HEV (MQ4 / KA4 HEV) (2020년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
쏘렌토 HEV / 카니발 HEV (MQ4 / KA4 HEV) (2020년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
PH001 PH002
벤팅 밸브: HK09356-P7000
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
니로 / 스포티지 / 쏘렌토 PHEV (2020년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
니로 / 스포티지 / 쏘렌토 PHEV (2020년형~)
2WD / 4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E003/E004 PH001 PH002/PH004
벤팅 밸브: HK09356-P7000 (MQ4PE: V001 x 2 추가)
⚡ PE 시스템(모터/인버터) 막음커넥터
해당 없음 (PE 시스템 검사 미적용 또는 단일 주입구)
기아 전 차종 기밀 막음커넥터 종합 대조표
※ 지원 범위 안내 (Positive 방식): 본 대조표에 기재된 차종 및 연식에 한하여 지원되며, 표에 명시되지 않은 차종/연식은 지원 대상에 포함되지 않으니 참고하시기 바랍니다.
※ 체결 위치 기호 안내: F = 배터리팩 앞쪽(Front), R = 배터리팩 뒤쪽(Rear), F/R = 배터리팩 앞/뒤 공용
| 차종명 | 연식 | 구동방식 | 배터리팩(BSA) 막음 커넥터 | PE 시스템 막음 커넥터 (F: 배터리팩 앞쪽, R: 배터리팩 뒤쪽) | 벤팅 밸브 차단 사양 |
|---|---|---|---|---|---|
| 쏘울 부스터 EV (SK3 EV) | 2020~2021년형 | 2WD | E002, E003, E004 | - | - |
| 니로 EV (DE EV) | 2019~2022년형 | 2WD | E001 또는 E002, E003, E004 | - | - |
| 디 올 뉴 니로 EV (SG2 EV) | 2023~2024년형 | 2WD | E004, E007 | F: P002(F), P003(F) | 전용 에어호스 어댑터 |
| 더 기아 레이 EV (TAM EV) | 2024년형~ | 2WD | 전용 키트 G0DKDNN123 | - | 키트 포함 벤팅지그 |
| 봉고 III EV (PU EV / PU EV PE) | 2020년형~ | 2WD | E002, E003, E004 | - | 2025~ PE: 하부 측면 2개 벤팅 밸브 차단 |
| EV3 (SV EV / SV EV GT) | 2025년형~ | 2WD / GT | E004, E009 또는 E010, E012(GT) | - | 에어호스 BA301 |
| EV5 (OV1k / OV1k GT) | 2025년형~ | 2WD / GT | E004, E009, E012(GT) | - | 에어호스 BA302, V006 x 2ea |
| EV6 (CV EV) | 2022~2024년형 | 2WD / 4WD | E004, E006, E007, E009 | F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC적용 시 P008(PTC) 추가 | - |
| EV6 PE (CV EV PE) | 2025년형~ | 2WD / 4WD | E004, E006, E007, E009 | F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R) | 롱레인지: V001 x 2, V002 x 4 / 스탠다드: V005 x 2, V002 x 4 |
| EV6 GT (CV EV GT) | 2023년형~ | 4WD | E004, E007, E009, E011 | F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F), P010(F) / R: P002(R), P003(F/R), P006(F/R) | - |
| EV9 (MV EV / MVa EV) | 2024년형~ | 2WD / 4WD | E004, E007, E009, E010 | F: 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F), 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F) / R: P006(F/R), P009(R) | V001 x 4ea |
| 쏘렌토 HEV / 카니발 HEV (MQ4 / KA4 HEV) | 2020년형~ | 2WD / 4WD | PH001, PH002 | - | HK09356-P7000 |
| 니로 / 스포티지 / 쏘렌토 PHEV | 2020년형~ | 2WD / 4WD | E003/E004, PH001, PH002/PH004 | - | HK09356-P7000 (MQ4PE: V001 x 2 추가) |
