이 문서는 제네시스 전기차용 배터리팩 및 PE 시스템 막음 커넥터의 부품 번호 체계(E, P, V 시작), 체결 위치(F, R) 구분, E007과 E010 소켓 호환성, 차종별 장착 가이드 및 벤팅 밸브 사양을 상세히 안내한다. 2025~2026년형 최신 모델 반영과 벤팅 어댑터 신설 이력이 포함되어 있다.
📑 목차
문서 핵심 요약 및 기밀 체결 4대 원칙
- 배터리팩 막음 커넥터: 부품 번호가 문자 "E"로 시작합니다. (E001 ~ E016)
- PE 시스템 검사 막음 커넥터: 부품 번호가 문자 "P"로 시작합니다. (P001 ~ P019)
- 막음 커넥터 체결 위치: F는 배터리팩 앞쪽(Front), R은 배터리팩 뒤쪽(Rear) 체결 위치를 의미합니다. (예:
P001(F)= 배터리팩 앞쪽 체결,F/R= 배터리팩 앞/뒤 공용) - 벤팅 밸브 차단 어댑터: 부품 번호가 문자 "V"로 시작합니다. (V001 ~ V008)
- HEV / PHEV 배터리 벤팅 키트:
HK09356-P7000공용 차단 키트 적용 - E007과 E010 호환 원칙: 같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 내부 구성 및 단자 형상에 따라 구분하여 사용합니다.
막음 커넥터는 어떻게 생겼나요?

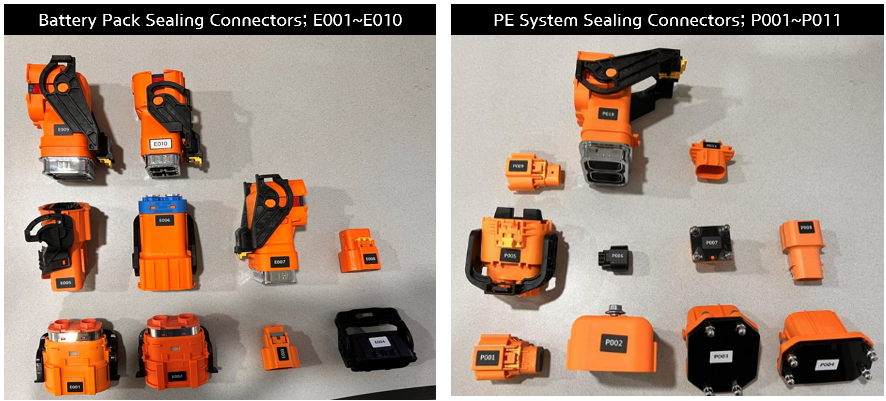

PE 시스템 누수 테스트 막음 커넥터와 배터리팩 누수 테스트 막음 커넥터는 외형이 다릅니다
- 배터리팩 막음 커넥터: 이 커넥터의 부품 번호는 문자 "E"로 시작합니다. (E001 ~ E016)
- PE 시스템 검사 막음 커넥터: 이 커넥터의 부품 번호는 문자 "P"로 시작합니다. (P001 ~ P019) (F: 배터리팩 앞쪽/Front, R: 배터리팩 뒤쪽/Rear)
- 벤팅 밸브 차단 어댑터: 이 커넥터의 부품 번호는 문자 "V"로 시작합니다. (V001 ~ V008)
- 하이브리드(HEV/PHEV) 벤팅 키트:
HK09356-P7000공용 키트를 적용합니다.

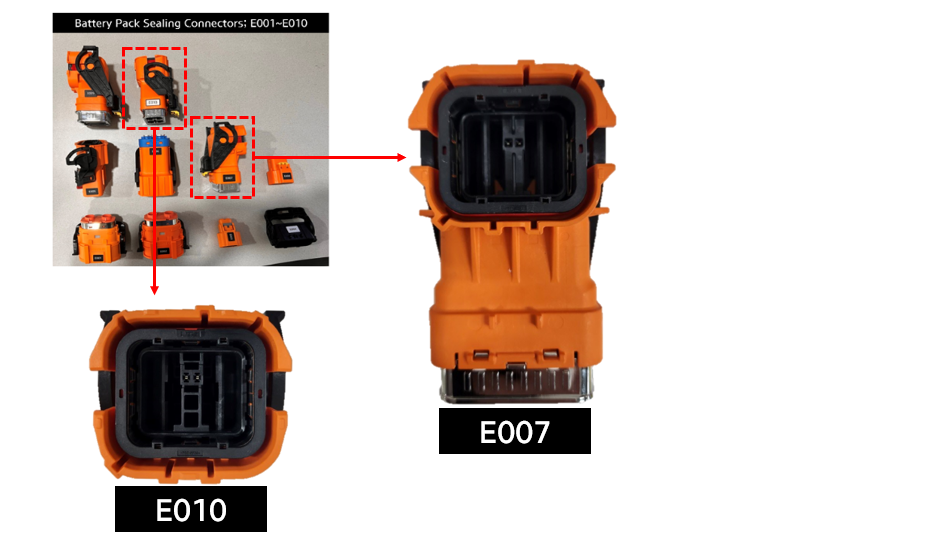

E007과 E010은 배터리 팩 조립 형태에 따라 사용할 수 있습니다
같은 소켓 타입으로 설계되었으며 차량별 배터리 팩 구성에 따라 사용해야 합니다
[핵심 기술 노하우] E007과 E010은 외형 소켓 쉘 규격은 동일하나 내부 단자 핀 배열 및 가이드 키웨이가 상이합니다. 차종별 배터리팩 조립 사양에 맞춰 정확한 규격을 장착해야 오체결 파손 및 가압 누설을 방지할 수 있습니다.
제네시스 차종별 기밀 막음커넥터 장착 가이드
💡 원하시는 차종명을 클릭하시면 해당 차량의 상세 막음커넥터(배터리팩 BSA / PE 시스템) 규격 및 벤팅 밸브 사양이 펼쳐집니다.
GV60 스탠다드 (JW1 EV) (2022~2025년형)
2WD
상세 규격 열기 / 닫기 ▾
GV60 스탠다드 (JW1 EV) (2022~2025년형)
2WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E006 E007 E008
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P004(F)
배터리팩 뒤쪽 (Rear - R): P002(R) P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
GV60 롱레인지 (JW1 EV) (2022~2025년형)
4WD
상세 규격 열기 / 닫기 ▾
GV60 롱레인지 (JW1 EV) (2022~2025년형)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E008 E010
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P004(F)
배터리팩 뒤쪽 (Rear - R): P002(R) P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
GV70 전동화 모델 (JK1 EV) (2022~2024년형)
4WD
상세 규격 열기 / 닫기 ▾
GV70 전동화 모델 (JK1 EV) (2022~2024년형)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E010
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
배터리팩 뒤쪽 (Rear - R): P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
GV70 전동화 모델 PE (JK1 EV PE) (2025년형~)
4WD
상세 규격 열기 / 닫기 ▾
GV70 전동화 모델 PE (JK1 EV PE) (2025년형~)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E010
벤팅 밸브: V001 x 2ea, V002 x 2ea
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
배터리팩 뒤쪽 (Rear - R): P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
G80 전동화 모델 (RG3 EV) (2022~2023년형)
4WD
상세 규격 열기 / 닫기 ▾
G80 전동화 모델 (RG3 EV) (2022~2023년형)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E009
벤팅 밸브: -
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
배터리팩 뒤쪽 (Rear - R): P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
G80 전동화 모델 PE (RG3 EV PE) (2025년형~)
4WD
상세 규격 열기 / 닫기 ▾
G80 전동화 모델 PE (RG3 EV PE) (2025년형~)
4WD
상세 규격 열기 / 닫기 ▾
🔋 고전압 배터리팩(BSA) 막음커넥터
E004 E007 E009
벤팅 밸브: V001 x 4ea, V002 x 1ea, V005 x 2ea
⚡ PE 시스템(모터/인버터) 막음커넥터
배터리팩 앞쪽 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
배터리팩 뒤쪽 (Rear - R): P003(R)
(F: 배터리팩 앞쪽 / R: 배터리팩 뒤쪽)
제네시스 전 차종 기밀 막음커넥터 종합 대조표
※ 지원 범위 안내 (Positive 방식): 본 대조표에 기재된 차종 및 연식에 한하여 지원되며, 표에 명시되지 않은 차종/연식은 지원 대상에 포함되지 않으니 참고하시기 바랍니다.
※ 체결 위치 기호 안내: F = 배터리팩 앞쪽(Front), R = 배터리팩 뒤쪽(Rear), F/R = 배터리팩 앞/뒤 공용
| 차종명 | 연식 | 구동방식 | 배터리팩(BSA) 막음 커넥터 | PE 시스템 막음 커넥터 (F: 배터리팩 앞쪽, R: 배터리팩 뒤쪽) | 벤팅 밸브 차단 사양 |
|---|---|---|---|---|---|
| GV60 스탠다드 (JW1 EV) | 2022~2025년형 | 2WD | E004, E006, E007, E008 | F: P001(F), P004(F) / R: P002(R), P003(R) | - |
| GV60 롱레인지 (JW1 EV) | 2022~2025년형 | 4WD | E004, E007, E008, E010 | F: P001(F), P004(F) / R: P002(R), P003(R) | - |
| GV70 전동화 모델 (JK1 EV) | 2022~2024년형 | 4WD | E004, E007, E010 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | - |
| GV70 전동화 모델 PE (JK1 EV PE) | 2025년형~ | 4WD | E004, E007, E010 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | V001 x 2ea, V002 x 2ea |
| G80 전동화 모델 (RG3 EV) | 2022~2023년형 | 4WD | E004, E007, E009 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | - |
| G80 전동화 모델 PE (RG3 EV PE) | 2025년형~ | 4WD | E004, E007, E009 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | V001 x 4ea, V002 x 1ea, V005 x 2ea |
개정 이력 (Revision History)
| 일자 | 개정 내용 |
|---|---|
| 2026-08-24 | [대규모 정기 개정] 2025~2026년형 최신 전동화 차종(PE 페이스리프트 모델 등) 전수 반영, V-시리즈 벤팅 어댑터 체계 신설 |
| 2024-12-17 | [최초 제정] 지원 모델 최초 매트릭스 업데이트 및 E007 / E010 배터리팩 소켓 호환성 가이드 추가 |
