CVCI மற்றும் டிரிகர் மாட்யூலை எவ்வாறு இணைப்பது

பொதுவாக, ஒரே தொகுப்பில் வாங்கப்பட்ட Compact VCI (CVCI) மற்றும் டிரிகர் மாட்யூல் ஆகிய இரண்டின் தயாரிப்பு வரிசை எண்ணின் கடைசி 5 இலக்கங்களும் ஒரே மாதிரியாக இருக்கும். இவை இரண்டும் இயல்புநிலை இணைத்தல் அமைப்புடன் விற்கப்படுகின்றன. நீங்கள் இணைத்தல் செயல்முறையை மேற்கொள்ளாவிட்டாலும், மின்சாரம் இயக்கப்பட்டதும் அவை தானாகவே இணைக்கப்படும்.

இயல்புநிலை இணைத்தல் இல்லையெனில் அல்லது வேறுபட்ட வரிசை எண் கொண்ட சாதனத்தைப் பயன்படுத்த விரும்பினால், கீழே காட்டப்பட்டுள்ளவாறு இயல்புநிலை இணைத்தலை மீட்டமைக்கலாம்.

டிரிகர் மாட்யூலை CVCI (Compact VCI) உடன் இணைத்தல் (1: 1)

1) CVCI-ஐ OBD-II கனெக்டருடன் இணைத்து, CVCI மாட்யூலின் அடிப்பகுதியில் உள்ள இணைத்தல் சுவிட்சை ஒரு பின் மூலம் அழுத்தவும். அதன் பிறகு, யூனிட் இணைத்தலுக்குத் தயாராகி, பச்சை / சிவப்பு விளக்குகள் 1 Hz வேகத்தில் மாறி மாறி ஒளிரும். CVCI-இன் இணைத்தல் பயன்முறை 60 வினாடிகளுக்கு நீடிக்கும்.

<CVCI இணைத்தல் சுவிட்ச்>

2) டிரிகர் மாட்யூலை வாகனத்தின் சிகார் ஜாக்குடன் இணைத்து, டிரிகர் மாட்யூலின் Enter விசையை 5 வினாடிகளுக்கு மேல் அழுத்திப் பிடிக்கவும். பீப் ஒலி கேட்ட பிறகு, Enter விசை ஆரஞ்சு நிறத்தில் ஒளிரும் (பச்சை / சிவப்பு விளக்கு எரியும்போது), மேலும் VCI2 LED சிவப்பு நிறத்தில் வேகமாக ஒளிரும். இணைக்க வேண்டிய CVCI கண்டறியப்பட்டதும், VCI1-இன் CAN1 பச்சை நிறத்தில் ஒளிரும். 20 வினாடிகள் இணைக்க முயற்சித்த பிறகு, பீப் ஒலி கேட்கும்; பின்னர் Enter விசை வழக்கம்போல் பச்சை நிறத்தில் ஒளிரும்.

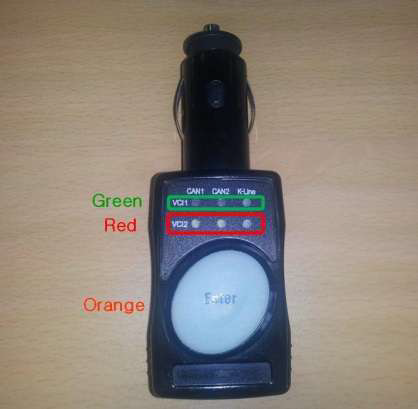

<டிரிகர் மாட்யூல் LED>

3) CAN1 பச்சை நிறத்தில் ஒளிரவில்லை என்றால், இணைத்தல் தோல்வியடைந்துள்ளது. படிகள் 1) மற்றும் 2)-ஐ மீண்டும் செய்யவும்.

4) இணைத்தல் முடிந்த பிறகு, CVCI மற்றும் டிரிகர் மாட்யூலை வாகனத்திலிருந்து அகற்றி, இயல்புநிலை இணைத்தல் சரியாக உள்ளதா என்பதைச் சரிபார்க்க அவற்றை மீண்டும் இணைக்கவும். CVCI, OBD-II கனெக்டருடனும் டிரிகர், சிகார் ஜாக்குடனும் இணைக்கப்பட்டதும், CVCI-இல் உள்ள CAN1 மற்றும் CAN2 பச்சை நிறத்தில் ஒளிரும்.
