CVCI और ट्रिगर मॉड्यूल को पेयर करने का तरीका

मूल रूप से, एक ही पैकेज में खरीदे गए Compact VCI (CVCI) और ट्रिगर मॉड्यूल के उत्पाद सीरियल नंबर के अंतिम 5 अंक समान होते हैं और दोनों डिफ़ॉल्ट पेयरिंग सेट के साथ बेचे जाते हैं। यदि आप पेयरिंग नहीं भी करते हैं, तो पावर ऑन होने पर वे स्वचालित रूप से कनेक्ट हो सकते हैं।

यदि डिफ़ॉल्ट पेयरिंग उपलब्ध नहीं है, या यदि आप किसी अलग सीरियल नंबर वाले डिवाइस का उपयोग करना चाहते हैं, तो नीचे दिखाए अनुसार डिफ़ॉल्ट पेयरिंग रीसेट कर सकते हैं।

ट्रिगर मॉड्यूल को CVCI (Compact VCI) के साथ पेयर करना (1:1)

1) CVCI को OBD-II कनेक्टर से कनेक्ट करें और एक पिन की सहायता से CVCI मॉड्यूल के नीचे स्थित पेयरिंग स्विच दबाएं। इसके बाद यूनिट पेयरिंग के लिए तैयार हो जाती है और हरी/लाल लाइटें 1 Hz पर बारी-बारी से जलती हैं। CVCI का पेयरिंग मोड 60 सेकंड तक सक्रिय रहता है।

<CVCI पेयरिंग स्विच>

2) ट्रिगर मॉड्यूल को वाहन के सिगार जैक से कनेक्ट करें और ट्रिगर मॉड्यूल की Enter कुंजी को 5 सेकंड से अधिक समय तक दबाए रखें। बीप की ध्वनि के बाद Enter कुंजी नारंगी रंग में जलती है (जब हरी/लाल लाइट जल रही हो), और VCI2 LED तेजी से लाल रंग में चमकती है। पेयर किए जाने वाले लक्षित CVCI के मिल जाने पर VCI1 का CAN1 हरे रंग में जलता है। 20 सेकंड के पेयरिंग प्रयास के बाद बीप की ध्वनि आती है और Enter कुंजी सामान्य रूप से हरे रंग में जलती है।

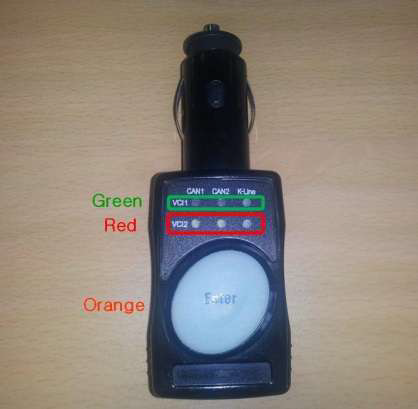

<ट्रिगर मॉड्यूल LED>

3) यदि CAN1 हरे रंग में नहीं जलता है, तो पेयरिंग विफल हो गई है। चरण 1) और 2) दोहराएं।

4) पेयरिंग पूरी होने के बाद CVCI और ट्रिगर मॉड्यूल को वाहन से निकालें और यह सत्यापित करने के लिए दोबारा कनेक्ट करें कि डिफ़ॉल्ट पेयरिंग सामान्य रूप से काम कर रही है। जब CVCI को OBD-II कनेक्टर से और ट्रिगर को सिगार जैक से कनेक्ट किया जाता है, तो CVCI पर CAN1 और CAN2 हरे रंग में जलते हैं।
