CVCIとトリガーモジュールをペアリングする方法

基本的に、1つのパッケージで購入されたコンパクトVCI（CVCI）とトリガーモジュールは、製品シリアルの最後の5桁のシリアル番号が同じで、どちらもデフォルトのペアリングセットで販売されています。ペアリングを進めなくても、電源が入ると自動的に接続することが可能です。

デフォルトのペアリングがない場合や、異なるシリアル番号のデバイスを使用したい場合は、以下の手順に従ってデフォルトのペアリングをリセットできます。

CVCI（コンパクトVCI）とのトリガーモジュールのペアリング（1: 1）

1) CVCIをOBD-IIコネクタに接続し、CVCIモジュールの底にあるペアリングスイッチをピンで押します。その後、ユニットはペアリングの準備が整い、緑/赤のライトが1Hzで交互に点滅します。CVCIのペアリングモードは60秒間保持されます。

<CVCIペアリングスイッチ>

2) トリガーモジュールを車両のシガーソケットに接続し、トリガーモジュールのEnterキーを5秒以上押します。ビープ音の後、Enterキーがオレンジ色に点灯し（緑/赤が点灯しているとき）、VCI2 LEDが急速に赤に点灯します。ペアリングする対象のCVCIが見つかると、VCI1のCAN1が緑に点灯します。20秒間のペアリング試行後、ビープ音が鳴り、Enterキーが通常の緑色に点灯します。

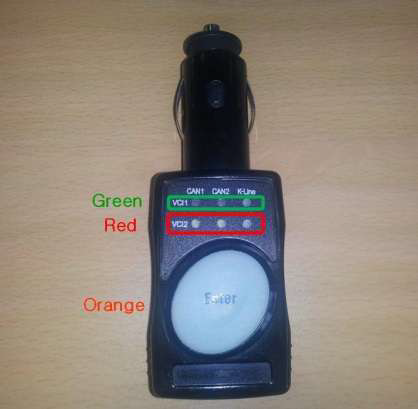

<トリガーモジュールLED>

3) CAN1が緑に点灯しない場合、ペアリングは失敗します。手順1)と2)を繰り返してください。

4) ペアリングが完了したら、CVCIとトリガーモジュールを車両から取り外し、再接続してデフォルトのペアリングが正常であることを確認します。CVCIがOBD-IIコネクタに接続され、トリガーがシガーソケットに接続されると、CVCIのCAN1 CAN2が緑に点灯します。
