现代汽车 (HYUNDAI) 电动汽车电池包及PE系统密封连接器按零件编号分为E、P、V系列，连接位置标示为F（前方）和R（后方）。E007与E010虽采用相同插座类型，但内部端子排列不同，需按车型区分使用。本文档详细介绍了各车型的密封连接器及排气阀规格。



---

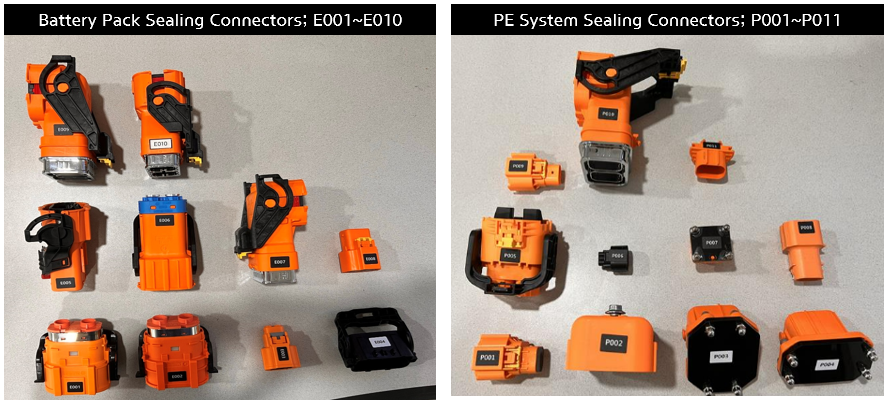

密封连接器外观如何？

PE系统漏气测试密封连接器与电池包漏气测试密封连接器外观不同

• 电池包 密封连接器: 零件编号以字母“E”开头。(E001 ~ E016)
• PE系统测试 密封连接器: 零件编号以字母“P”开头。(P001 ~ P019) (F: 电池包前方/Front, R: 电池包后方/Rear)
• 排气阀截止 适配器: 零件编号以字母“V”开头。(V001 ~ V008)
• 混合动力(HEV/PHEV) 排气套件: 采用 HK09356-P7000 通用套件。

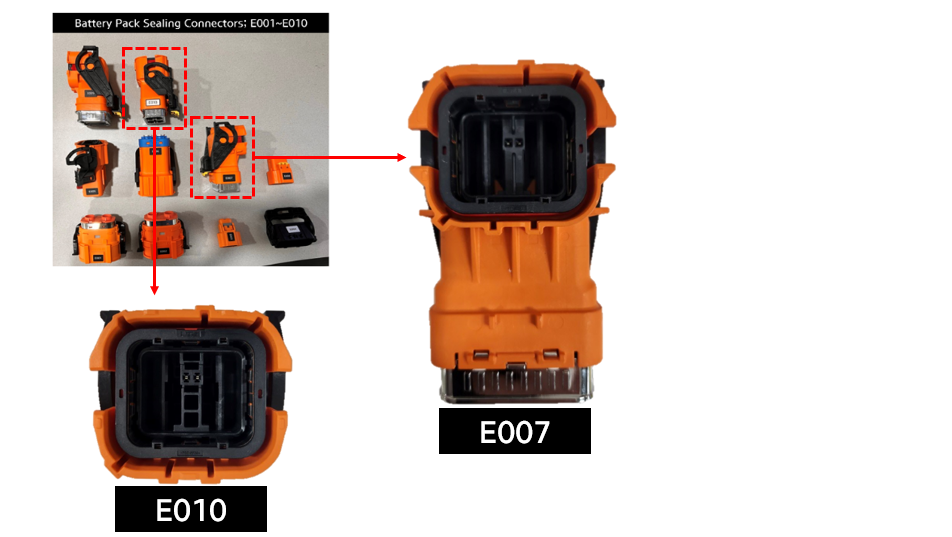

E007与E010根据电池包组装形式区分使用

采用相同插座类型设计，须根据各车型电池包配置正确使用

---

现代汽车 (HYUNDAI) 各车型气密密封连接器安装指南

💡 点击下方所需车型名称，即可展开查看该车辆的详细密封连接器（电池包BSA / PE系统）规格及排气阀参数。

IONIQ Electric (AE EV) (MY 2017~2020)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E001 E003 E004 E005

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



KONA Electric (OS EV / OSe / OSi / OSc) (MY 2019~2021)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E001 or E002 E003 E004

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



The All-New KONA Electric (SX2 EV) (MY 2024~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E007

排气阀: Air Hose Adapter BA201

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P003(F)

电池包后方 (Rear - R): -

(F: 电池包前方 / R: 电池包后方)



IONIQ 5 (NE EV / NE1a EV) (MY 2022~2024)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E006 E007 E008

排气阀: V001 x 2ea, V002 x 2ea

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

电池包后方 (Rear - R): 4WD: P002(R), P003(R) PTC models add P008(PTC)

(F: 电池包前方 / R: 电池包后方)



IONIQ 5 PE (NE EV PE) (MY 2025~)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E006 E007 E008

排气阀: Long Range: V001 x 2, V002 x 2 / Standard: V005 x 2, V002 x 2

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P001(F) P003(F/R) P006(F) P008(F)

电池包后方 (Rear - R): P003(F/R) P013(R)

(F: 电池包前方 / R: 电池包后方)



IONIQ 5 N (NE EV N) (MY 2024~)

4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E007 E008 E010

排气阀: V001 x 2ea, V002 x 2ea

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F)

电池包后方 (Rear - R): P003(F/R) P006(F/R) P013(R)

(F: 电池包前方 / R: 电池包后方)



IONIQ 6 (CE EV) (MY 2023~2024)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E006 E007 E008

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

电池包后方 (Rear - R): 4WD: P002(R), P003(R)

(F: 电池包前方 / R: 电池包后方)



IONIQ 6 PE (CE EV PE) (MY 2025~)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E006 E007 E008

排气阀: Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): 4WD: P001(F), P002(F), P003(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

电池包后方 (Rear - R): -

(F: 电池包前方 / R: 电池包后方)



CASPER Electric (AX1 EV) (MY 2024~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E009

排气阀: Air hose BA102 x 2ea

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



Porter II Electric (HR EV / HR EV PE) (MY 2020~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E002 E003 E004

排气阀: MY 2025+ PE: 2 side venting valves on lower case

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



ST1 (TSD-A01 EV) (MY 2025~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E007

排气阀: V001 x 4ea

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P001(F) P003(F) P007(F) P009(F) P013(F)

电池包后方 (Rear - R): -

(F: 电池包前方 / R: 电池包后方)



SANTA FE HEV (TM / MX5 HEV) (MY 2022~)

2WD / AWD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

PH001 PH002

排气阀: HK09356-P7000

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



STARIA HEV (US4 HEV) (MY 2025~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 PH002 PH007

排气阀: HK09356-P7000

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



SANTA FE / TUCSON PHEV (TM / MX5 / NX4e PHEV) (MY 2021~)

AWD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E003/E004 PH002 PH003

排气阀: HK09356-P7000 (MX5/NX4e 2025+: V001 x 2)

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



---

现代汽车 (HYUNDAI) 全车型气密密封连接器综合对照表

※ 支持范围说明（正面清单/Positive方式）: 仅支持本对照表中明确列出的车型及年款。表中未注明的车型/年款不在支持范围内，敬请参考。
※ 连接位置代号说明: F = 电池包前方(Front), R = 电池包后方(Rear), F/R = 电池包前后通用

车型名称	年款	驱动方式	电池包(BSA) 密封连接器	PE系统 密封连接器 (F: 电池包前方, R: 电池包后方)	排气阀截止规格
IONIQ Electric (AE EV)	MY 2017~2020	2WD	E001, E003, E004, E005	-	-
KONA Electric (OS EV / OSe / OSi / OSc)	MY 2019~2021	2WD	E001 or E002, E003, E004	-	-
The All-New KONA Electric (SX2 EV)	MY 2024~	2WD	E004, E007	F: P003(F)	Air Hose Adapter BA201
IONIQ 5 (NE EV / NE1a EV)	MY 2022~2024	2WD / 4WD	E004, E006, E007, E008	F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC models add P008(PTC)	V001 x 2ea, V002 x 2ea
IONIQ 5 PE (NE EV PE)	MY 2025~	2WD / 4WD	E004, E006, E007, E008	F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R), P013(R)	Long Range: V001 x 2, V002 x 2 / Standard: V005 x 2, V002 x 2
IONIQ 5 N (NE EV N)	MY 2024~	4WD	E004, E007, E008, E010	F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F) / R: P003(F/R), P006(F/R), P013(R)	V001 x 2ea, V002 x 2ea
IONIQ 6 (CE EV)	MY 2023~2024	2WD / 4WD	E004, E006, E007, E008	F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R)	-
IONIQ 6 PE (CE EV PE)	MY 2025~	2WD / 4WD	E004, E006, E007, E008	F: 4WD: P001(F), P002(F), P003(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)	Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4
CASPER Electric (AX1 EV)	MY 2024~	2WD	E004, E009	-	Air hose BA102 x 2ea
Porter II Electric (HR EV / HR EV PE)	MY 2020~	2WD	E002, E003, E004	-	MY 2025+ PE: 2 side venting valves on lower case
ST1 (TSD-A01 EV)	MY 2025~	2WD	E004, E007	F: P001(F), P003(F), P007(F), P009(F), P013(F)	V001 x 4ea
SANTA FE HEV (TM / MX5 HEV)	MY 2022~	2WD / AWD	PH001, PH002	-	HK09356-P7000
STARIA HEV (US4 HEV)	MY 2025~	2WD	E004, PH002, PH007	-	HK09356-P7000
SANTA FE / TUCSON PHEV (TM / MX5 / NX4e PHEV)	MY 2021~	AWD	E003/E004, PH002, PH003	-	HK09356-P7000 (MX5/NX4e 2025+: V001 x 2)



修订历史 (Revision History)

日期	修订内容
2026-08-24	[大规模定期修订] 全面更新2025~2026年款最新电动化车型（PE中期改款车型等），新增V系列排气适配器规格体系
2024-12-17	[首次发布] 支持车型首版矩阵更新并新增E007/E010电池包插座兼容性指南
