GENESIS Smart | 电池包气密泄漏测试 | 各车型电池密封连接器安装指南

Oscar Eom
更新

本文档详细介绍了捷尼赛思 (GENESIS) 电动汽车电池包及PE系统密封连接器的零件编号体系（以E、P、V开头）、连接位置（F、R）区分、E007与E010插座兼容性、各车型安装指南及排气阀规格。内容涵盖2025~2026年款最新车型及新增排气适配器修订历史。

📑 目录



文档核心要点及气密连接4大原则

  • 电池包密封连接器: 零件编号以字母“E”开头。(E001 ~ E016)
  • PE系统测试密封连接器: 零件编号以字母“P”开头。(P001 ~ P019)
  • 密封连接器连接位置: F表示电池包前方(Front)，R表示电池包后方(Rear)。(例如: P001(F) = 电池包前方连接，F/R = 电池包前后通用)
  • 排气阀截止适配器: 零件编号以字母“V”开头。(V001 ~ V008)
  • HEV / PHEV 电池排气套件: 采用 HK09356-P7000 通用截止套件
  • E007与E010兼容原则: 采用相同插座类型设计，根据各车辆电池包内部构造及端子形状区分使用。

密封连接器外观如何？

PE系统漏气测试密封连接器与电池包漏气测试密封连接器外观不同

  • 电池包 密封连接器: 零件编号以字母“E”开头。(E001 ~ E016)
  • PE系统测试 密封连接器: 零件编号以字母“P”开头。(P001 ~ P019) (F: 电池包前方/Front, R: 电池包后方/Rear)
  • 排气阀截止 适配器: 零件编号以字母“V”开头。(V001 ~ V008)
  • 混合动力(HEV/PHEV) 排气套件: 采用 HK09356-P7000 通用套件。

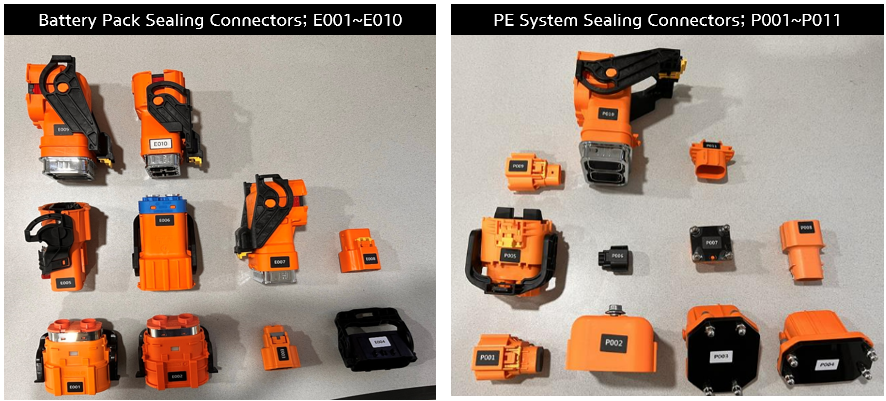

高压电池包及PE系统密封连接器实物

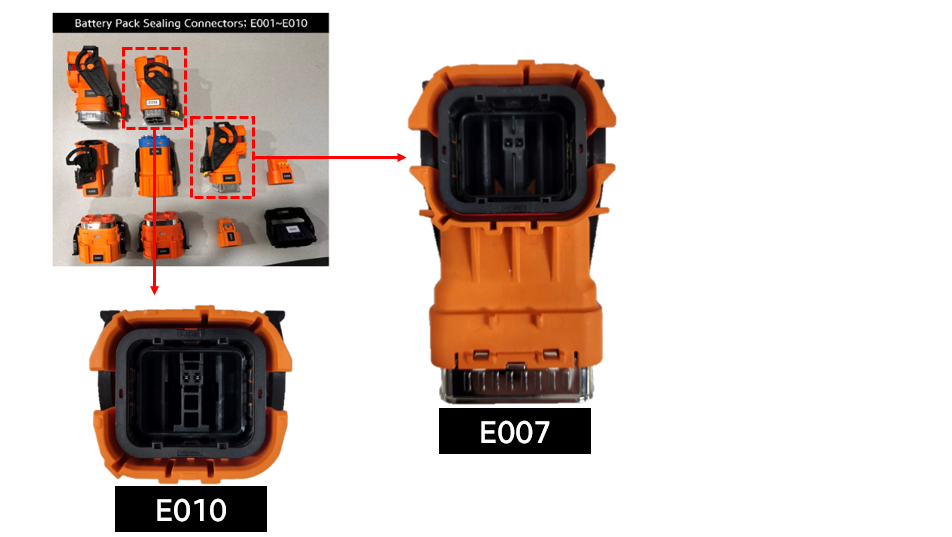

E007与E010根据电池包组装形式区分使用

采用相同插座类型设计，须根据各车型电池包配置正确使用

[核心技术提示] E007与E010外壳插座规格相同，但内部端子引脚排列及导向键槽不同。请务必根据各车型的电池包组装规范安装准确规格，以防止误插损坏和加压泄漏。

E007 vs E010

捷尼赛思 (GENESIS) 各车型气密密封连接器安装指南

💡 点击下方所需车型名称，即可展开查看该车辆的详细密封连接器（电池包BSA / PE系统）规格及排气阀参数。

GV60 Standard (JW1 EV) (MY 2022~2025)

2WD 展开 / 收起详细规格 ▾
🔋 高压电池包(BSA) 密封连接器
E004 E006 E007 E008
排气阀: -
⚡ PE系统(电机/逆变器) 密封连接器
电池包前方 (Front - F): P001(F) P004(F)
电池包后方 (Rear - R): P002(R) P003(R)
(F: 电池包前方 / R: 电池包后方)



GV60 Long Range (JW1 EV) (MY 2022~2025)

4WD 展开 / 收起详细规格 ▾
🔋 高压电池包(BSA) 密封连接器
E004 E007 E008 E010
排气阀: -
⚡ PE系统(电机/逆变器) 密封连接器
电池包前方 (Front - F): P001(F) P004(F)
电池包后方 (Rear - R): P002(R) P003(R)
(F: 电池包前方 / R: 电池包后方)



Electrified GV70 (JK1 EV) (MY 2022~2024)

4WD 展开 / 收起详细规格 ▾
🔋 高压电池包(BSA) 密封连接器
E004 E007 E010
排气阀: -
⚡ PE系统(电机/逆变器) 密封连接器
电池包前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
电池包后方 (Rear - R): P003(R)
(F: 电池包前方 / R: 电池包后方)



Electrified GV70 PE (JK1 EV PE) (MY 2025~)

4WD 展开 / 收起详细规格 ▾
🔋 高压电池包(BSA) 密封连接器
E004 E007 E010
排气阀: V001 x 2ea, V002 x 2ea
⚡ PE系统(电机/逆变器) 密封连接器
电池包前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
电池包后方 (Rear - R): P003(R)
(F: 电池包前方 / R: 电池包后方)



Electrified G80 (RG3 EV) (MY 2022~2023)

4WD 展开 / 收起详细规格 ▾
🔋 高压电池包(BSA) 密封连接器
E004 E007 E009
排气阀: -
⚡ PE系统(电机/逆变器) 密封连接器
电池包前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
电池包后方 (Rear - R): P003(R)
(F: 电池包前方 / R: 电池包后方)



Electrified G80 PE (RG3 EV PE) (MY 2025~)

4WD 展开 / 收起详细规格 ▾
🔋 高压电池包(BSA) 密封连接器
E004 E007 E009
排气阀: V001 x 4ea, V002 x 1ea, V005 x 2ea
⚡ PE系统(电机/逆变器) 密封连接器
电池包前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
电池包后方 (Rear - R): P003(R)
(F: 电池包前方 / R: 电池包后方)



捷尼赛思 (GENESIS) 全车型气密密封连接器综合对照表

※ 支持范围说明（正面清单/Positive方式）: 仅支持本对照表中明确列出的车型及年款。表中未注明的车型/年款不在支持范围内，敬请参考。
※ 连接位置代号说明: F = 电池包前方(Front), R = 电池包后方(Rear), F/R = 电池包前后通用

车型名称 年款 驱动方式 电池包(BSA) 密封连接器 PE系统 密封连接器 (F: 电池包前方, R: 电池包后方) 排气阀截止规格
GV60 Standard (JW1 EV) MY 2022~2025 2WD E004, E006, E007, E008 F: P001(F), P004(F) / R: P002(R), P003(R) -
GV60 Long Range (JW1 EV) MY 2022~2025 4WD E004, E007, E008, E010 F: P001(F), P004(F) / R: P002(R), P003(R) -
Electrified GV70 (JK1 EV) MY 2022~2024 4WD E004, E007, E010 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) -
Electrified GV70 PE (JK1 EV PE) MY 2025~ 4WD E004, E007, E010 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) V001 x 2ea, V002 x 2ea
Electrified G80 (RG3 EV) MY 2022~2023 4WD E004, E007, E009 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) -
Electrified G80 PE (RG3 EV PE) MY 2025~ 4WD E004, E007, E009 F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) V001 x 4ea, V002 x 1ea, V005 x 2ea



修订历史 (Revision History)

日期 修订内容
2026-08-24 [大规模定期修订] 全面更新2025~2026年款最新电动化车型（PE中期改款车型等），新增V系列排气适配器规格体系
2024-12-17 [首次发布] 支持车型首版矩阵更新并新增E007/E010电池包插座兼容性指南
