KDS 2.0 | 电池包气密泄漏测试 | 各车型电池密封连接器安装指南

起亚 (KIA) 电动汽车电池包及PE系统密封连接器按零件编号分为E、P、V系列，连接位置标示为F（前方）和R（后方）。E007与E010虽采用相同插座类型，但内部端子排列不同，需按车型区分使用。本文档详细介绍了各车型的密封连接器及排气阀规格。



---

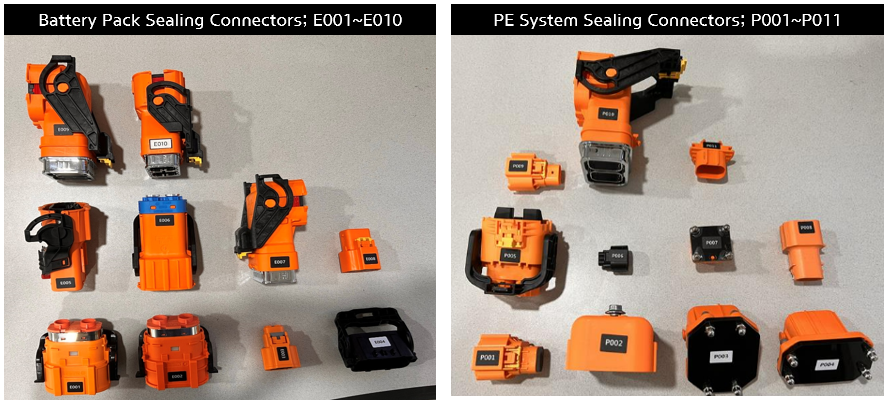

密封连接器外观如何？

PE系统漏气测试密封连接器与电池包漏气测试密封连接器外观不同

• 电池包 密封连接器: 零件编号以字母“E”开头。(E001 ~ E016)
• PE系统测试 密封连接器: 零件编号以字母“P”开头。(P001 ~ P019) (F: 电池包前方/Front, R: 电池包后方/Rear)
• 排气阀截止 适配器: 零件编号以字母“V”开头。(V001 ~ V008)
• 混合动力(HEV/PHEV) 排气套件: 采用 HK09356-P7000 通用套件。

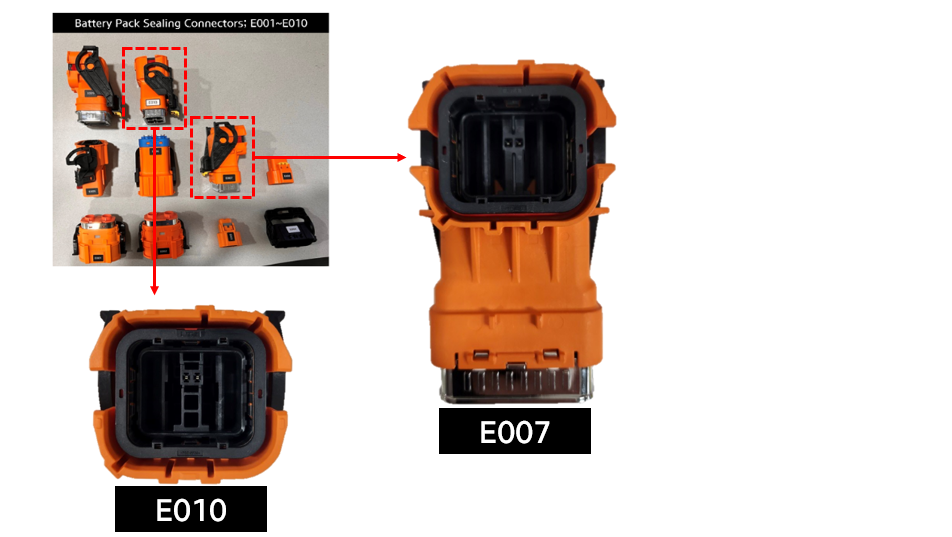

E007与E010根据电池包组装形式区分使用

采用相同插座类型设计，须根据各车型电池包配置正确使用

---

起亚 (KIA) 各车型气密密封连接器安装指南

💡 点击下方所需车型名称，即可展开查看该车辆的详细密封连接器（电池包BSA / PE系统）规格及排气阀参数。

Soul Booster EV (SK3 EV) (MY 2020~2021)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E002 E003 E004

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



Niro EV (DE EV) (MY 2019~2022)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E001 or E002 E003 E004

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



The All-New Niro EV (SG2 EV) (MY 2023~2024)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E007

排气阀: Dedicated Air Hose Adapter

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P002(F) P003(F)

电池包后方 (Rear - R): -

(F: 电池包前方 / R: 电池包后方)



Ray EV (TAM EV) (MY 2024~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

Dedicated Kit G0DKDNN123

排气阀: Venting jig included in kit

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



Bongo III EV (PU EV / PU EV PE) (MY 2020~)

2WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E002 E003 E004

排气阀: MY 2025+ PE: 2 side venting valves on lower case

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



EV3 (SV EV / SV EV GT) (MY 2025~)

2WD / GT 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E009 or E010 E012(GT)

排气阀: Air hose BA301

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



EV5 (OV1k / OV1k GT) (MY 2025~)

2WD / GT 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E009 E012(GT)

排气阀: Air hose BA302, V006 x 2ea

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



EV6 (CV EV) (MY 2022~2024)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E006 E007 E009

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

电池包后方 (Rear - R): 4WD: P002(R), P003(R) PTC models add P008(PTC)

(F: 电池包前方 / R: 电池包后方)



EV6 PE (CV EV PE) (MY 2025~)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E006 E007 E009

排气阀: Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P001(F) P003(F/R) P006(F) P008(F)

电池包后方 (Rear - R): P003(F/R)

(F: 电池包前方 / R: 电池包后方)



EV6 GT (CV EV GT) (MY 2023~)

4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E007 E009 E011

排气阀: -

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F) P010(F)

电池包后方 (Rear - R): P002(R) P003(F/R) P006(F/R)

(F: 电池包前方 / R: 电池包后方)



EV9 (MV EV / MVa EV) (MY 2024~)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E004 E007 E009 E010

排气阀: V001 x 4ea

⚡ PE系统(电机/逆变器) 密封连接器

电池包前方 (Front - F): 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F) 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F)

电池包后方 (Rear - R): P006(F/R) P009(R)

(F: 电池包前方 / R: 电池包后方)



Sorento HEV / Carnival HEV (MQ4 / KA4 HEV) (MY 2020~)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

PH001 PH002

排气阀: HK09356-P7000

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



Niro / Sportage / Sorento PHEV (MY 2020~)

2WD / 4WD 展开 / 收起详细规格 ▾

🔋 高压电池包(BSA) 密封连接器

E003/E004 PH001 PH002/PH004

排气阀: HK09356-P7000 (MQ4PE adds V001 x 2)

⚡ PE系统(电机/逆变器) 密封连接器

不适用 (未应用PE系统测试或单一注入口)



---

起亚 (KIA) 全车型气密密封连接器综合对照表

※ 支持范围说明（正面清单/Positive方式）: 仅支持本对照表中明确列出的车型及年款。表中未注明的车型/年款不在支持范围内，敬请参考。
※ 连接位置代号说明: F = 电池包前方(Front), R = 电池包后方(Rear), F/R = 电池包前后通用

车型名称	年款	驱动方式	电池包(BSA) 密封连接器	PE系统 密封连接器 (F: 电池包前方, R: 电池包后方)	排气阀截止规格
Soul Booster EV (SK3 EV)	MY 2020~2021	2WD	E002, E003, E004	-	-
Niro EV (DE EV)	MY 2019~2022	2WD	E001 or E002, E003, E004	-	-
The All-New Niro EV (SG2 EV)	MY 2023~2024	2WD	E004, E007	F: P002(F), P003(F)	Dedicated Air Hose Adapter
Ray EV (TAM EV)	MY 2024~	2WD	Dedicated Kit G0DKDNN123	-	Venting jig included in kit
Bongo III EV (PU EV / PU EV PE)	MY 2020~	2WD	E002, E003, E004	-	MY 2025+ PE: 2 side venting valves on lower case
EV3 (SV EV / SV EV GT)	MY 2025~	2WD / GT	E004, E009 or E010, E012(GT)	-	Air hose BA301
EV5 (OV1k / OV1k GT)	MY 2025~	2WD / GT	E004, E009, E012(GT)	-	Air hose BA302, V006 x 2ea
EV6 (CV EV)	MY 2022~2024	2WD / 4WD	E004, E006, E007, E009	F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC models add P008(PTC)	-
EV6 PE (CV EV PE)	MY 2025~	2WD / 4WD	E004, E006, E007, E009	F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R)	Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4
EV6 GT (CV EV GT)	MY 2023~	4WD	E004, E007, E009, E011	F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F), P010(F) / R: P002(R), P003(F/R), P006(F/R)	-
EV9 (MV EV / MVa EV)	MY 2024~	2WD / 4WD	E004, E007, E009, E010	F: 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F), 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F) / R: P006(F/R), P009(R)	V001 x 4ea
Sorento HEV / Carnival HEV (MQ4 / KA4 HEV)	MY 2020~	2WD / 4WD	PH001, PH002	-	HK09356-P7000
Niro / Sportage / Sorento PHEV	MY 2020~	2WD / 4WD	E003/E004, PH001, PH002/PH004	-	HK09356-P7000 (MQ4PE adds V001 x 2)



修订历史 (Revision History)

日期	修订内容
2026-08-24	[大规模定期修订] 全面更新2025~2026年款最新电动化车型（PE中期改款车型等），新增V系列排气适配器规格体系
2024-12-17	[首次发布] 支持车型首版矩阵更新并新增E007/E010电池包插座兼容性指南
