現代自動車 (HYUNDAI) 電気自動車のバッテリーパックおよびPEシステム用シーリングコネクタは、部品番号に応じてE、P、Vシリーズに分類され、装着位置はF（前方）とR（後方）で表示されます。E007とE010は同一のソケットタイプですが内部端子配列が異なるため、車両別の使い分けが必要です。車種別のシーリングコネクタおよびベンティングバルブ仕様を詳しく案内しています。



---

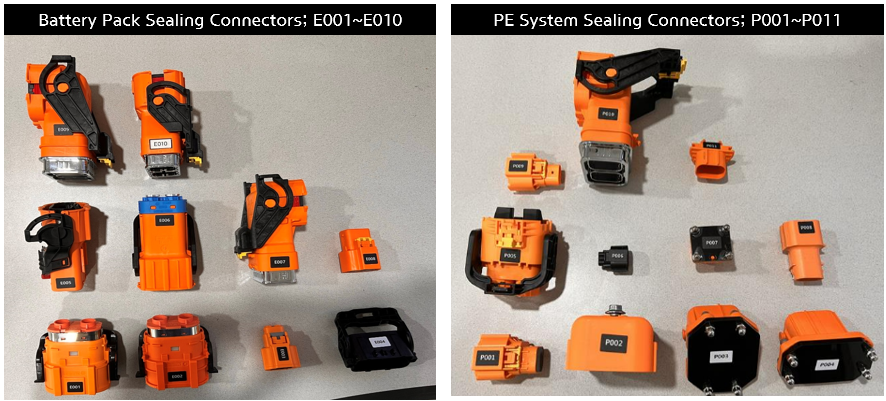

シーリングコネクタはどのような形状ですか？

PEシステム漏れテスト用シーリングコネクタとバッテリーパック漏れテスト用シーリングコネクタは外観が異なります

• バッテリーパック シーリングコネクタ: 部品番号は文字「E」で始まります。(E001 ~ E016)
• PEシステム検査 シーリングコネクタ: 部品番号は文字「P」で始まります。(P001 ~ P019) (F: バッテリーパック前方/Front, R: バッテリーパック後方/Rear)
• ベンティングバルブ遮断 アダプター: 部品番号は文字「V」で始まります。(V001 ~ V008)
• ハイブリッド(HEV/PHEV) ベンティングキット: HK09356-P7000 共用キットを適用します。

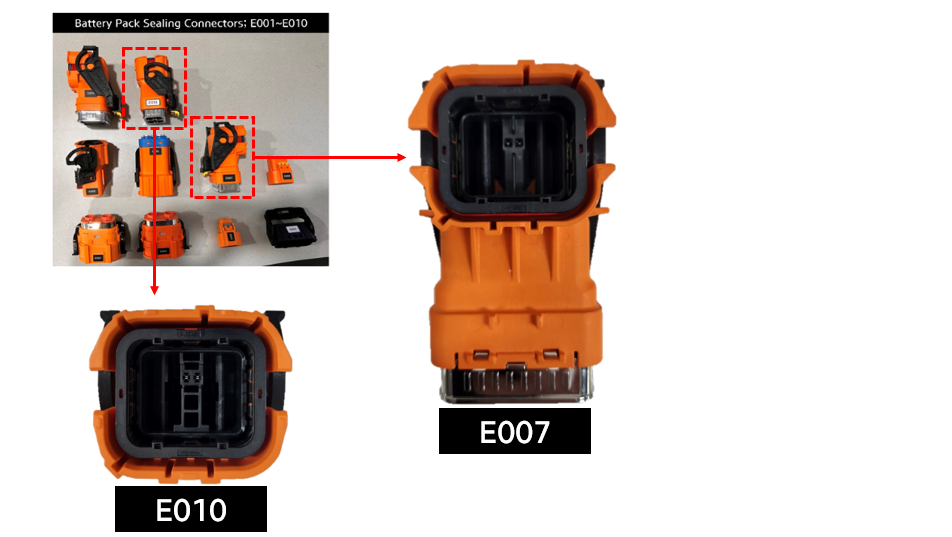

E007とE010はバッテリーパック組立形態に応じて使用できます

同一のソケットタイプとして設計されており、車両ごとのバッテリーパック構成に応じて使用する必要があります

---

現代自動車 (HYUNDAI) 車種別気密シーリングコネクタ装着ガイド

💡 希望する車種名をクリックすると、該当車両の詳細シーリングコネクタ（バッテリーパックBSA / PEシステム）規格およびベンティングバルブ仕様が展開されます。

IONIQ Electric (AE EV) (MY 2017~2020)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E001 E003 E004 E005

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



KONA Electric (OS EV / OSe / OSi / OSc) (MY 2019~2021)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E001 or E002 E003 E004

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



The All-New KONA Electric (SX2 EV) (MY 2024~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E007

ベンティングバルブ: Air Hose Adapter BA201

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P003(F)

バッテリーパック後方 (Rear - R): -

(F: バッテリーパック前方 / R: バッテリーパック後方)



IONIQ 5 (NE EV / NE1a EV) (MY 2022~2024)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E006 E007 E008

ベンティングバルブ: V001 x 2ea, V002 x 2ea

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

バッテリーパック後方 (Rear - R): 4WD: P002(R), P003(R) PTC models add P008(PTC)

(F: バッテリーパック前方 / R: バッテリーパック後方)



IONIQ 5 PE (NE EV PE) (MY 2025~)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E006 E007 E008

ベンティングバルブ: Long Range: V001 x 2, V002 x 2 / Standard: V005 x 2, V002 x 2

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P001(F) P003(F/R) P006(F) P008(F)

バッテリーパック後方 (Rear - R): P003(F/R) P013(R)

(F: バッテリーパック前方 / R: バッテリーパック後方)



IONIQ 5 N (NE EV N) (MY 2024~)

4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E007 E008 E010

ベンティングバルブ: V001 x 2ea, V002 x 2ea

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F)

バッテリーパック後方 (Rear - R): P003(F/R) P006(F/R) P013(R)

(F: バッテリーパック前方 / R: バッテリーパック後方)



IONIQ 6 (CE EV) (MY 2023~2024)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E006 E007 E008

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

バッテリーパック後方 (Rear - R): 4WD: P002(R), P003(R)

(F: バッテリーパック前方 / R: バッテリーパック後方)



IONIQ 6 PE (CE EV PE) (MY 2025~)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E006 E007 E008

ベンティングバルブ: Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): 4WD: P001(F), P002(F), P003(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

バッテリーパック後方 (Rear - R): -

(F: バッテリーパック前方 / R: バッテリーパック後方)



CASPER Electric (AX1 EV) (MY 2024~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E009

ベンティングバルブ: Air hose BA102 x 2ea

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



Porter II Electric (HR EV / HR EV PE) (MY 2020~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E002 E003 E004

ベンティングバルブ: MY 2025+ PE: 2 side venting valves on lower case

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



ST1 (TSD-A01 EV) (MY 2025~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E007

ベンティングバルブ: V001 x 4ea

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P001(F) P003(F) P007(F) P009(F) P013(F)

バッテリーパック後方 (Rear - R): -

(F: バッテリーパック前方 / R: バッテリーパック後方)



SANTA FE HEV (TM / MX5 HEV) (MY 2022~)

2WD / AWD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

PH001 PH002

ベンティングバルブ: HK09356-P7000

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



STARIA HEV (US4 HEV) (MY 2025~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 PH002 PH007

ベンティングバルブ: HK09356-P7000

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



SANTA FE / TUCSON PHEV (TM / MX5 / NX4e PHEV) (MY 2021~)

AWD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E003/E004 PH002 PH003

ベンティングバルブ: HK09356-P7000 (MX5/NX4e 2025+: V001 x 2)

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



---

現代自動車 (HYUNDAI) 全車種気密シーリングコネクタ総合対照表

※ サポート範囲案内（ポジティブ方式）: 本対照表に記載された車種および年式に限りサポート対象となります。表に記載のない車種・年式はサポート対象外となりますのでご留意ください。
※ 装着位置記号案内: F = バッテリーパック前方(Front), R = バッテリーパック後方(Rear), F/R = バッテリーパック前後共用

車種名	年式	駆動方式	バッテリーパック(BSA) シーリングコネクタ	PEシステム シーリングコネクタ (F: バッテリーパック前方, R: バッテリーパック後方)	ベンティングバルブ遮断仕様
IONIQ Electric (AE EV)	MY 2017~2020	2WD	E001, E003, E004, E005	-	-
KONA Electric (OS EV / OSe / OSi / OSc)	MY 2019~2021	2WD	E001 or E002, E003, E004	-	-
The All-New KONA Electric (SX2 EV)	MY 2024~	2WD	E004, E007	F: P003(F)	Air Hose Adapter BA201
IONIQ 5 (NE EV / NE1a EV)	MY 2022~2024	2WD / 4WD	E004, E006, E007, E008	F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC models add P008(PTC)	V001 x 2ea, V002 x 2ea
IONIQ 5 PE (NE EV PE)	MY 2025~	2WD / 4WD	E004, E006, E007, E008	F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R), P013(R)	Long Range: V001 x 2, V002 x 2 / Standard: V005 x 2, V002 x 2
IONIQ 5 N (NE EV N)	MY 2024~	4WD	E004, E007, E008, E010	F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F) / R: P003(F/R), P006(F/R), P013(R)	V001 x 2ea, V002 x 2ea
IONIQ 6 (CE EV)	MY 2023~2024	2WD / 4WD	E004, E006, E007, E008	F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R)	-
IONIQ 6 PE (CE EV PE)	MY 2025~	2WD / 4WD	E004, E006, E007, E008	F: 4WD: P001(F), P002(F), P003(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)	Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4
CASPER Electric (AX1 EV)	MY 2024~	2WD	E004, E009	-	Air hose BA102 x 2ea
Porter II Electric (HR EV / HR EV PE)	MY 2020~	2WD	E002, E003, E004	-	MY 2025+ PE: 2 side venting valves on lower case
ST1 (TSD-A01 EV)	MY 2025~	2WD	E004, E007	F: P001(F), P003(F), P007(F), P009(F), P013(F)	V001 x 4ea
SANTA FE HEV (TM / MX5 HEV)	MY 2022~	2WD / AWD	PH001, PH002	-	HK09356-P7000
STARIA HEV (US4 HEV)	MY 2025~	2WD	E004, PH002, PH007	-	HK09356-P7000
SANTA FE / TUCSON PHEV (TM / MX5 / NX4e PHEV)	MY 2021~	AWD	E003/E004, PH002, PH003	-	HK09356-P7000 (MX5/NX4e 2025+: V001 x 2)



改訂履歴 (Revision History)

日付	改訂内容
2026-08-24	[大規模定期改訂] 2025〜2026年型最新電動化車種（PEフェイスリフトモデル等）の全数反映、Vシリーズベンティングアダプター体系の新設
2024-12-17	[初版制定] サポートモデル初回マトリクス更新およびE007/E010バッテリーパックソケット互換性ガイド追加
