本文書は、ジェネシス (GENESIS) 電気自動車用のバッテリーパックおよびPEシステム用シーリングコネクタの部品番号体系（E、P、Vで始まる）、装着位置（F、R）の区分、E007とE010ソケット互換性、車種別装着ガイドおよびベンティングバルブ仕様を詳しく案内します。2025~2026年型の最新モデルの反映およびベンティングアダプター新設履歴が含まれています。
📑 目次
文書の要約および気密締結4大原則
- バッテリーパック シーリングコネクタ: 部品番号は文字「E」で始まります。(E001 ~ E016)
- PEシステム検査 シーリングコネクタ: 部品番号は文字「P」で始まります。(P001 ~ P019)
-
コネクタ装着位置: Fはバッテリーパック前方(Front)、Rはバッテリーパック後方(Rear)を意味します。(例:
P001(F)= バッテリーパック前方装着、F/R= バッテリーパック前後共用) - ベンティングバルブ遮断アダプター: 部品番号は文字「V」で始まります。(V001 ~ V008)
-
HEV / PHEV バッテリーベンティングキット:
HK09356-P7000共用遮断キット適用 - E007とE010の互換原則: 同一のソケットタイプとして設計されており、車両ごとのバッテリーパック内部構成および端子形状に応じて使い分けます。

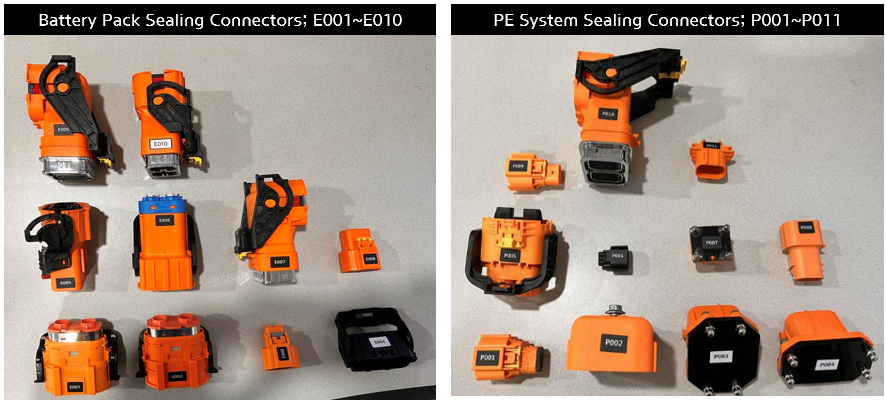

シーリングコネクタはどのような形状ですか？
PEシステム漏れテスト用シーリングコネクタとバッテリーパック漏れテスト用シーリングコネクタは外観が異なります
- バッテリーパック シーリングコネクタ: 部品番号は文字「E」で始まります。(E001 ~ E016)
- PEシステム検査 シーリングコネクタ: 部品番号は文字「P」で始まります。(P001 ~ P019) (F: バッテリーパック前方/Front, R: バッテリーパック後方/Rear)
- ベンティングバルブ遮断 アダプター: 部品番号は文字「V」で始まります。(V001 ~ V008)
-
ハイブリッド(HEV/PHEV) ベンティングキット:
HK09356-P7000共用キットを適用します。

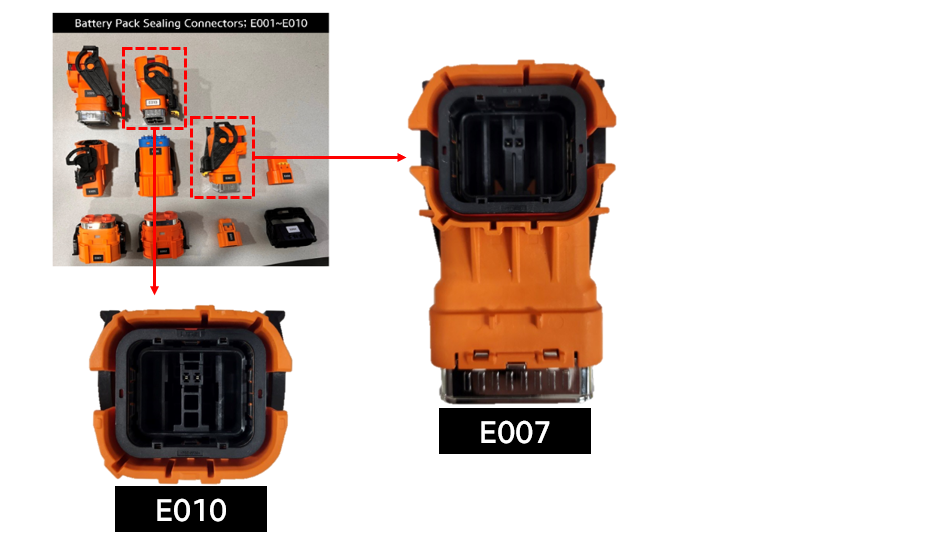

E007とE010はバッテリーパック組立形態に応じて使用できます
同一のソケットタイプとして設計されており、車両ごとのバッテリーパック構成に応じて使用する必要があります
[主要技術ノウハウ] E007とE010は外側のソケットシェル規格は同一ですが、内部端子ピン配列およびガイドキー溝が異なります。車種別のバッテリーパック組立仕様に合わせて正確な規格を装着し、誤装着による破損や加圧漏れを防止してください。
ジェネシス (GENESIS) 車種別気密シーリングコネクタ装着ガイド
💡 希望する車種名をクリックすると、該当車両の詳細シーリングコネクタ（バッテリーパックBSA / PEシステム）規格およびベンティングバルブ仕様が展開されます。
GV60 Standard (JW1 EV) (MY 2022~2025)
2WD
詳細仕様を開く / 閉じる ▾
GV60 Standard (JW1 EV) (MY 2022~2025)
2WD
詳細仕様を開く / 閉じる ▾
🔋 高電圧バッテリーパック(BSA) シーリングコネクタ
E004 E006 E007 E008
ベンティングバルブ: -
⚡ PEシステム(モーター/インバーター) シーリングコネクタ
バッテリーパック前方 (Front - F): P001(F) P004(F)
バッテリーパック後方 (Rear - R): P002(R) P003(R)
(F: バッテリーパック前方 / R: バッテリーパック後方)
GV60 Long Range (JW1 EV) (MY 2022~2025)
4WD
詳細仕様を開く / 閉じる ▾
GV60 Long Range (JW1 EV) (MY 2022~2025)
4WD
詳細仕様を開く / 閉じる ▾
🔋 高電圧バッテリーパック(BSA) シーリングコネクタ
E004 E007 E008 E010
ベンティングバルブ: -
⚡ PEシステム(モーター/インバーター) シーリングコネクタ
バッテリーパック前方 (Front - F): P001(F) P004(F)
バッテリーパック後方 (Rear - R): P002(R) P003(R)
(F: バッテリーパック前方 / R: バッテリーパック後方)
Electrified GV70 (JK1 EV) (MY 2022~2024)
4WD
詳細仕様を開く / 閉じる ▾
Electrified GV70 (JK1 EV) (MY 2022~2024)
4WD
詳細仕様を開く / 閉じる ▾
🔋 高電圧バッテリーパック(BSA) シーリングコネクタ
E004 E007 E010
ベンティングバルブ: -
⚡ PEシステム(モーター/インバーター) シーリングコネクタ
バッテリーパック前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
バッテリーパック後方 (Rear - R): P003(R)
(F: バッテリーパック前方 / R: バッテリーパック後方)
Electrified GV70 PE (JK1 EV PE) (MY 2025~)
4WD
詳細仕様を開く / 閉じる ▾
Electrified GV70 PE (JK1 EV PE) (MY 2025~)
4WD
詳細仕様を開く / 閉じる ▾
🔋 高電圧バッテリーパック(BSA) シーリングコネクタ
E004 E007 E010
ベンティングバルブ: V001 x 2ea, V002 x 2ea
⚡ PEシステム(モーター/インバーター) シーリングコネクタ
バッテリーパック前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
バッテリーパック後方 (Rear - R): P003(R)
(F: バッテリーパック前方 / R: バッテリーパック後方)
Electrified G80 (RG3 EV) (MY 2022~2023)
4WD
詳細仕様を開く / 閉じる ▾
Electrified G80 (RG3 EV) (MY 2022~2023)
4WD
詳細仕様を開く / 閉じる ▾
🔋 高電圧バッテリーパック(BSA) シーリングコネクタ
E004 E007 E009
ベンティングバルブ: -
⚡ PEシステム(モーター/インバーター) シーリングコネクタ
バッテリーパック前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
バッテリーパック後方 (Rear - R): P003(R)
(F: バッテリーパック前方 / R: バッテリーパック後方)
Electrified G80 PE (RG3 EV PE) (MY 2025~)
4WD
詳細仕様を開く / 閉じる ▾
Electrified G80 PE (RG3 EV PE) (MY 2025~)
4WD
詳細仕様を開く / 閉じる ▾
🔋 高電圧バッテリーパック(BSA) シーリングコネクタ
E004 E007 E009
ベンティングバルブ: V001 x 4ea, V002 x 1ea, V005 x 2ea
⚡ PEシステム(モーター/インバーター) シーリングコネクタ
バッテリーパック前方 (Front - F): P001(F) P009(F) P010(F) P011(F) P012(F)
バッテリーパック後方 (Rear - R): P003(R)
(F: バッテリーパック前方 / R: バッテリーパック後方)
ジェネシス (GENESIS) 全車種気密シーリングコネクタ総合対照表
※ サポート範囲案内（ポジティブ方式）: 本対照表に記載された車種および年式に限りサポート対象となります。表に記載のない車種・年式はサポート対象外となりますのでご留意ください。
※ 装着位置記号案内: F = バッテリーパック前方(Front), R = バッテリーパック後方(Rear), F/R = バッテリーパック前後共用
| 車種名 | 年式 | 駆動方式 | バッテリーパック(BSA) シーリングコネクタ | PEシステム シーリングコネクタ (F: バッテリーパック前方, R: バッテリーパック後方) | ベンティングバルブ遮断仕様 |
|---|---|---|---|---|---|
| GV60 Standard (JW1 EV) | MY 2022~2025 | 2WD | E004, E006, E007, E008 | F: P001(F), P004(F) / R: P002(R), P003(R) | - |
| GV60 Long Range (JW1 EV) | MY 2022~2025 | 4WD | E004, E007, E008, E010 | F: P001(F), P004(F) / R: P002(R), P003(R) | - |
| Electrified GV70 (JK1 EV) | MY 2022~2024 | 4WD | E004, E007, E010 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | - |
| Electrified GV70 PE (JK1 EV PE) | MY 2025~ | 4WD | E004, E007, E010 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | V001 x 2ea, V002 x 2ea |
| Electrified G80 (RG3 EV) | MY 2022~2023 | 4WD | E004, E007, E009 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | - |
| Electrified G80 PE (RG3 EV PE) | MY 2025~ | 4WD | E004, E007, E009 | F: P001(F), P009(F), P010(F), P011(F), P012(F) / R: P003(R) | V001 x 4ea, V002 x 1ea, V005 x 2ea |
改訂履歴 (Revision History)
| 日付 | 改訂内容 |
|---|---|
| 2026-08-24 | [大規模定期改訂] 2025〜2026年型最新電動化車種（PEフェイスリフトモデル等）の全数反映、Vシリーズベンティングアダプター体系の新設 |
| 2024-12-17 | [初版制定] サポートモデル初回マトリクス更新およびE007/E010バッテリーパックソケット互換性ガイド追加 |
