KDS 2.0 | バッテリーリークテスト | 車種別バッテリーシーリングコネクタ装着ガイド

起亜 (KIA) 電気自動車のバッテリーパックおよびPEシステム用シーリングコネクタは、部品番号に応じてE、P、Vシリーズに分類され、装着位置はF（前方）とR（後方）で表示されます。E007とE010は同一のソケットタイプですが内部端子配列が異なるため、車両別の使い分けが必要です。車種別のシーリングコネクタおよびベンティングバルブ仕様を詳しく案内しています。



---

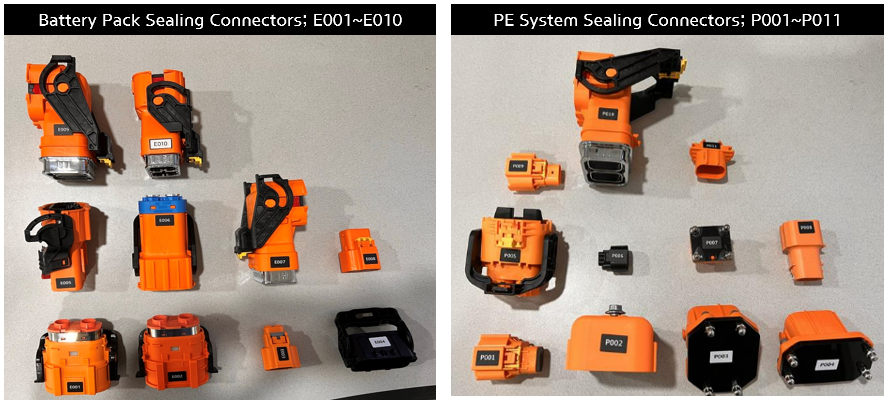

シーリングコネクタはどのような形状ですか？

PEシステム漏れテスト用シーリングコネクタとバッテリーパック漏れテスト用シーリングコネクタは外観が異なります

• バッテリーパック シーリングコネクタ: 部品番号は文字「E」で始まります。(E001 ~ E016)
• PEシステム検査 シーリングコネクタ: 部品番号は文字「P」で始まります。(P001 ~ P019) (F: バッテリーパック前方/Front, R: バッテリーパック後方/Rear)
• ベンティングバルブ遮断 アダプター: 部品番号は文字「V」で始まります。(V001 ~ V008)
• ハイブリッド(HEV/PHEV) ベンティングキット: HK09356-P7000 共用キットを適用します。

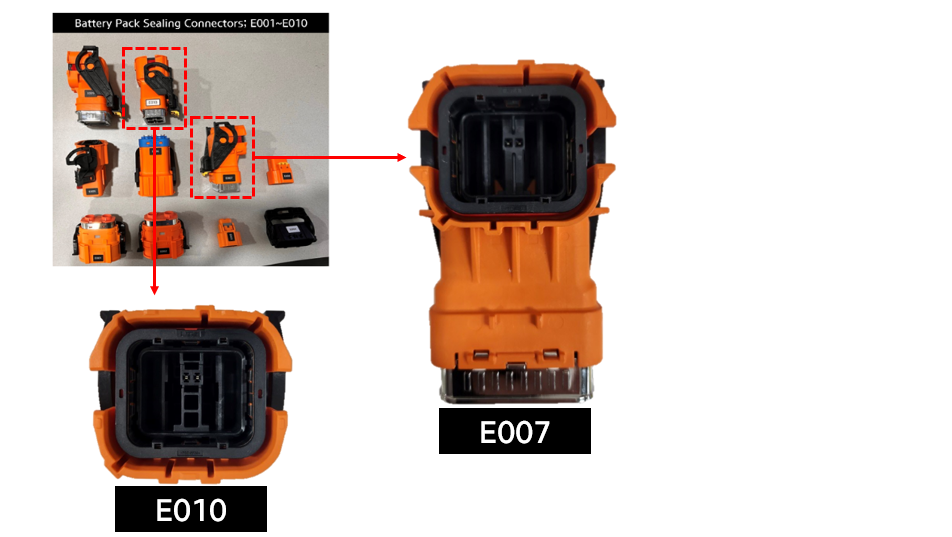

E007とE010はバッテリーパック組立形態に応じて使用できます

同一のソケットタイプとして設計されており、車両ごとのバッテリーパック構成に応じて使用する必要があります

---

起亜 (KIA) 車種別気密シーリングコネクタ装着ガイド

💡 希望する車種名をクリックすると、該当車両の詳細シーリングコネクタ（バッテリーパックBSA / PEシステム）規格およびベンティングバルブ仕様が展開されます。

Soul Booster EV (SK3 EV) (MY 2020~2021)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E002 E003 E004

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



Niro EV (DE EV) (MY 2019~2022)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E001 or E002 E003 E004

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



The All-New Niro EV (SG2 EV) (MY 2023~2024)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E007

ベンティングバルブ: Dedicated Air Hose Adapter

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P002(F) P003(F)

バッテリーパック後方 (Rear - R): -

(F: バッテリーパック前方 / R: バッテリーパック後方)



Ray EV (TAM EV) (MY 2024~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

Dedicated Kit G0DKDNN123

ベンティングバルブ: Venting jig included in kit

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



Bongo III EV (PU EV / PU EV PE) (MY 2020~)

2WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E002 E003 E004

ベンティングバルブ: MY 2025+ PE: 2 side venting valves on lower case

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



EV3 (SV EV / SV EV GT) (MY 2025~)

2WD / GT 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E009 or E010 E012(GT)

ベンティングバルブ: Air hose BA301

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



EV5 (OV1k / OV1k GT) (MY 2025~)

2WD / GT 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E009 E012(GT)

ベンティングバルブ: Air hose BA302, V006 x 2ea

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



EV6 (CV EV) (MY 2022~2024)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E006 E007 E009

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): 4WD: P001(F), P004(F) 2WD: P002(F), P003(F), P005(F), P006(F), P007(F)

バッテリーパック後方 (Rear - R): 4WD: P002(R), P003(R) PTC models add P008(PTC)

(F: バッテリーパック前方 / R: バッテリーパック後方)



EV6 PE (CV EV PE) (MY 2025~)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E006 E007 E009

ベンティングバルブ: Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P001(F) P003(F/R) P006(F) P008(F)

バッテリーパック後方 (Rear - R): P003(F/R)

(F: バッテリーパック前方 / R: バッテリーパック後方)



EV6 GT (CV EV GT) (MY 2023~)

4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E007 E009 E011

ベンティングバルブ: -

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): P001(F) P003(F/R) P006(F/R) P007(F) P008(F) P010(F)

バッテリーパック後方 (Rear - R): P002(R) P003(F/R) P006(F/R)

(F: バッテリーパック前方 / R: バッテリーパック後方)



EV9 (MV EV / MVa EV) (MY 2024~)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E004 E007 E009 E010

ベンティングバルブ: V001 x 4ea

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

バッテリーパック前方 (Front - F): 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F) 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F)

バッテリーパック後方 (Rear - R): P006(F/R) P009(R)

(F: バッテリーパック前方 / R: バッテリーパック後方)



Sorento HEV / Carnival HEV (MQ4 / KA4 HEV) (MY 2020~)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

PH001 PH002

ベンティングバルブ: HK09356-P7000

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



Niro / Sportage / Sorento PHEV (MY 2020~)

2WD / 4WD 詳細仕様を開く / 閉じる ▾

🔋 高電圧バッテリーパック(BSA) シーリングコネクタ

E003/E004 PH001 PH002/PH004

ベンティングバルブ: HK09356-P7000 (MQ4PE adds V001 x 2)

⚡ PEシステム(モーター/インバーター) シーリングコネクタ

該当なし (PEシステム検査非適用または単一注入口)



---

起亜 (KIA) 全車種気密シーリングコネクタ総合対照表

※ サポート範囲案内（ポジティブ方式）: 本対照表に記載された車種および年式に限りサポート対象となります。表に記載のない車種・年式はサポート対象外となりますのでご留意ください。
※ 装着位置記号案内: F = バッテリーパック前方(Front), R = バッテリーパック後方(Rear), F/R = バッテリーパック前後共用

車種名	年式	駆動方式	バッテリーパック(BSA) シーリングコネクタ	PEシステム シーリングコネクタ (F: バッテリーパック前方, R: バッテリーパック後方)	ベンティングバルブ遮断仕様
Soul Booster EV (SK3 EV)	MY 2020~2021	2WD	E002, E003, E004	-	-
Niro EV (DE EV)	MY 2019~2022	2WD	E001 or E002, E003, E004	-	-
The All-New Niro EV (SG2 EV)	MY 2023~2024	2WD	E004, E007	F: P002(F), P003(F)	Dedicated Air Hose Adapter
Ray EV (TAM EV)	MY 2024~	2WD	Dedicated Kit G0DKDNN123	-	Venting jig included in kit
Bongo III EV (PU EV / PU EV PE)	MY 2020~	2WD	E002, E003, E004	-	MY 2025+ PE: 2 side venting valves on lower case
EV3 (SV EV / SV EV GT)	MY 2025~	2WD / GT	E004, E009 or E010, E012(GT)	-	Air hose BA301
EV5 (OV1k / OV1k GT)	MY 2025~	2WD / GT	E004, E009, E012(GT)	-	Air hose BA302, V006 x 2ea
EV6 (CV EV)	MY 2022~2024	2WD / 4WD	E004, E006, E007, E009	F: 4WD: P001(F), P004(F), 2WD: P002(F), P003(F), P005(F), P006(F), P007(F) / R: 4WD: P002(R), P003(R), PTC models add P008(PTC)	-
EV6 PE (CV EV PE)	MY 2025~	2WD / 4WD	E004, E006, E007, E009	F: P001(F), P003(F/R), P006(F), P008(F) / R: P003(F/R)	Long Range: V001 x 2, V002 x 4 / Standard: V005 x 2, V002 x 4
EV6 GT (CV EV GT)	MY 2023~	4WD	E004, E007, E009, E011	F: P001(F), P003(F/R), P006(F/R), P007(F), P008(F), P010(F) / R: P002(R), P003(F/R), P006(F/R)	-
EV9 (MV EV / MVa EV)	MY 2024~	2WD / 4WD	E004, E007, E009, E010	F: 4WD: P001(F), P003(F), P006(F/R), P007(F), P008(F), 2WD: P001(F), P005(F), P006(F/R), P007(F), P008(F) / R: P006(F/R), P009(R)	V001 x 4ea
Sorento HEV / Carnival HEV (MQ4 / KA4 HEV)	MY 2020~	2WD / 4WD	PH001, PH002	-	HK09356-P7000
Niro / Sportage / Sorento PHEV	MY 2020~	2WD / 4WD	E003/E004, PH001, PH002/PH004	-	HK09356-P7000 (MQ4PE adds V001 x 2)



改訂履歴 (Revision History)

日付	改訂内容
2026-08-24	[大規模定期改訂] 2025〜2026年型最新電動化車種（PEフェイスリフトモデル等）の全数反映、Vシリーズベンティングアダプター体系の新設
2024-12-17	[初版制定] サポートモデル初回マトリクス更新およびE007/E010バッテリーパックソケット互換性ガイド追加
