本文書は、ヒョンデ、キア、ジェネシスのスマート診断機（GDS Smart、KDS 2.0、GENESIS Smart）において、タブレット交換後に ECU アップグレードを実行する際に発生する「HSM証明書の有効期限が切れています」または「The certificate was not received properly」というエラーメッセージの汎用的な対処手順を説明します。
対象製品：
- ヒョンデ: GDS Smart / GDS Smart RND
- キア: KDS 2.0
- ジェネシス: GENESIS Smart
- 対応 VCI: VCI II(2), VCI III(3)
目次
症状
診断タブレットの交換および診断アプリ（GDS Smart、KDS 2.0、GENESIS Smart）のインストール後、ECU アップグレード機能を実行しようとすると以下のエラーポップアップが表示されます：

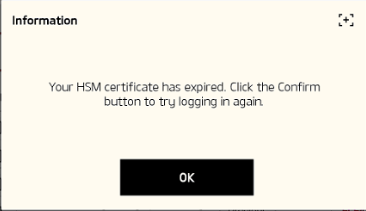

「HSM証明書の有効期限が切れています。「確認」ボタンをクリックして、再度ログインを試みてください。」
(または)
「The certificate was not received properly. Please log in again.」
原因
この問題は、VCI 機器（VCI II(2) または VCI III(3)）にサーバーからのセキュリティ認証証明書が正常に注入されていないために発生します。必要な証明書は、診断アプリへのログイン時にサーバーから VCI へ自動的に注入されます。
解決手順
重要：本手順の開始時点では、VCI を車両に接続しないでください。
- 診断アプリ（GDS Smart / KDS 2.0 / GENESIS Smart）からログアウトし、アプリを完全に終了します。
- タブレット PC を再起動します。
- 診断アプリを再度起動します。
（この時点でも VCI は車両に接続しないでください。） -
ログ収集（Log Collection）機能を有効化します。
- ログインを行い、バックグラウンドでの証明書同期のために 2〜3分間待機 します。
-
製品パッケージに同梱された専用ケーブルを使用して、タブレット PC と VCI を有線接続します。
詳細は下記の 専用ケーブル使用の注意 をご確認ください。 - 次に、VCI を車両の OBD コネクタに接続します。
- 接続後、2〜3分間待機 します。
- 一部の ECU に対して FCS1（故障コード検索）を実行し、通信を確認します。
- ECU アップグレードを再度実行します。
同じエラーが継続する場合は、ログレポートを送信してください。
専用ケーブル使用の注意
注意：タブレット PC と VCI を接続する際は、必ず製品パッケージに同梱されている専用 VCI II(2) / VCI III(3) ケーブルをご使用ください。市販の一般的な USB ケーブルを使用すると通信エラーが発生し、証明書が正常に注入されない原因となります。
改善しない場合
上記の手順を実施しても同様のエラーが解消されない場合は、GIT サーバーへログを送信してください。
- FCS: Fault Code Searching — 車両 ECU の故障診断コードを読み取る診断機能。Back
